高剛性結構設計 實現極致的重切削能力
??齒輪式主軸設計，提供充裕的扭矩輸出
??三軸全硬軌設計，滿足重切削的剛性需求
??關鍵接觸面精密手工鏟花，確保優異的加工精度

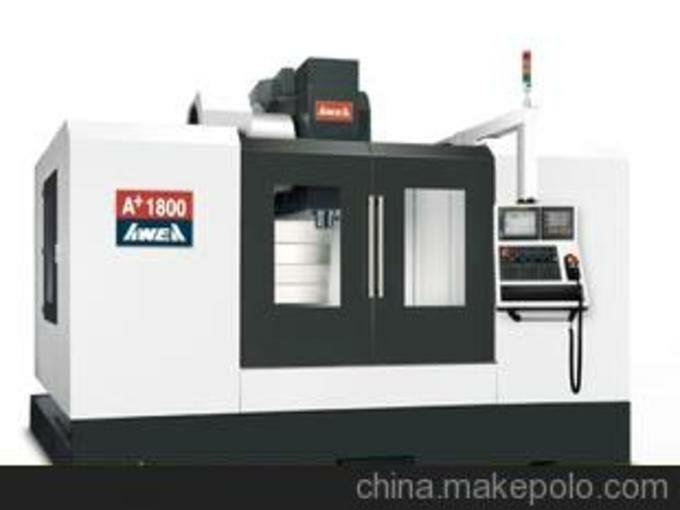

??挾帶著先進的研發技術與嚴苛的品質要求，專為重切削加工需求所設計的 A+ 系列機種，具備超高剛性的機體結構與廣泛的應用範圍等特性，是所有同級機種中獲得高性價比的機種之一，值得您立即擁有。
??模組化的主軸設計，提供不同的切削特性。選擇齒輪式主軸，提供強悍的重切削能力。三軸全硬軌設計，經熱處理後再精密研磨，符合重切削應用所需的剛性需求。高效率 24T 刀臂式刀庫，換刀迅速且具備極高的可靠度。完整的系列機型，X 軸行程 850 ~ 2,500 mm ; Y / Z 軸行程 600 ~ 1,000 mm，滿足各種工件尺寸之加工應用。
高剛性結構設計所有鑄件結構皆經過 FEA 有限元素分析，具有設計化、結構輕量化等優點，確保整機結構剛性△ ( Delta ) 大跨距立柱結構，即使高速位移頭部亦不晃動，提供極佳的切削剛性。運用貝賽爾支點的設計概念，提供 Y 軸鞍座穩固的支撐並確保全長彎曲量達到小，大幅提升工作臺的動態精度。
??雙螺帽旋轉導螺桿
??直結式伺服馬達採用高精密雙螺帽旋轉導螺桿，可提供優異的重切削剛性，確保加工精度與延長螺桿使用年限。
??一體式螺桿馬達座
??一體式螺桿軸承座三軸進給系統皆採用 FANUC αi 系列絕對式 AC 伺服馬達直結驅動，可提供強大的推力以及快速的加減速運動，有效降低馬達負荷、減少熱能的產生，藉以確保極致的性能與精度。
??工作臺採用雙層結構加強肋設計，結構強度大幅提升，即使長時間極限載重情形下亦不會變形。自動潤滑系統使用脫壓式潤滑器及銅質油管，提供軌道、滾珠導螺桿及其他重要元件精確調整的潤滑油。
??A+ 2100 / A+ 2500 等超大型機種，底座採高剛性六滑軌設計，可消除工作臺懸垂問題，確保支撐剛性。
高性能主軸系統齒輪式主軸結合高低檔強力齒輪箱設計，提供超大扭矩輸出，符合重切削的加工需求。齒輪機構採用高硬度鎳鉬鉻合金材質，搭配強制注油潤滑與冷卻設計，確保齒輪箱之性能表現與使用壽命。另提供高速直結式主軸或高性價比皮帶式主軸，可依需求搭配不同規格之 FANUC 主軸馬達，滿足各種加工需求。主軸本體、主軸馬達以及齒輪箱皆通過完整的跑合測試，可確保主軸性能的發揮與使用壽命。
??主軸內孔規格
| 機型 | A+ 1400 | A+ 1600 | A+ 1800 | A+ 2100 | A+ 2500 |
|---|---|---|---|---|---|
| X 軸行程 | 1,400 mm | 1,600 mm | 1,800 mm | 2,100 mm | 2,500 mm |
| Y 軸行程 | 800 mm | 1,000 mm | |||
| Z 軸行程 | 700 mm | 800 mm | 1,000 mm | ||
| 主軸中心至立柱軌道面距離 | 900 mm | 1,100 mm | |||
| 主軸鼻端至工作臺中心距離 | 200 ~ 900 mm | 200 ~ 1,000 mm | 200 ~ 1,200 mm | ||
| 工作臺 | |||||
| 工作臺尺寸 ( X 方向 ) | 1,500 mm | 1,700 mm | 2,000 mm | 2,300 mm | 2,700 mm |
| 工作臺尺寸 ( Y 方向 ) | 800 mm | 800 mm | 800 mm | 1,000 mm | 1,000 mm |
| 工作臺載重量 | 1,800 kg | 2,000 kg | 2,200 kg | 3,000 kg | 4,000 kg |
| 主軸 | |||||
| 主軸內孔規格 | BT40 / BT50 ( 選配 ) | BT50 | |||
| 主軸馬達 ( 連續 / 30 分鐘 ) | 11 / 15 kW | 15 / 18.5 kW | |||
| 主軸轉速 | 皮帶式 6,000 rpm | 齒輪式 6,000 rpm | |||
| 三軸進給 | |||||
| X / Y 軸快速進給速率 | 20 m/min. | 15 m/min. | |||
| Z 軸快速進給速率 | 18 m/min. | 12 m/min. | |||
| 切削進給速率 | 1 - 12 m/min. | ||||
| 刀庫 | |||||
| 刀庫容量 | 24 T | ||||
| 刀具長度 | 300 mm | ||||
| 刀具重量 | 15 kg | ||||
| 刀具直徑 / 鄰刀空 | ? 110 mm / ? 200 mm | ||||
| 精度 | |||||
| 定位精度 ( JIS B 6338 ) | ± 0.01 mm / 全長 | ||||
| 定位精度 ( VDI 3441 ) | P = 0.02 mm | ||||
| 重現精度 ( JIS B 6338 ) | ± 0.003 mm | ||||
| 重現精度 ( VDI 3441 ) | Ps = 0.008 mm | ||||
| 一般規格 | |||||
| 控制器 | FANUC Oi -MF / 31i -MB / MITSUBISHI M70 / M720 | ||||
| 氣壓需求 | 6 kg/cm2 | ||||
| 電力需求 | 40 kVA | ||||
| 切削液容量 | 615 liter | 535 liter | 600 liter | 510 liter | 520 liter |
| 機器重量 | 13,000 kg | 15,000 kg | 17,000 kg | 20,000 kg | 22,000 kg |
??本公司保留因技術需求，隨時更改內容及文字之權利
