產品簡介結構特點優勢說明

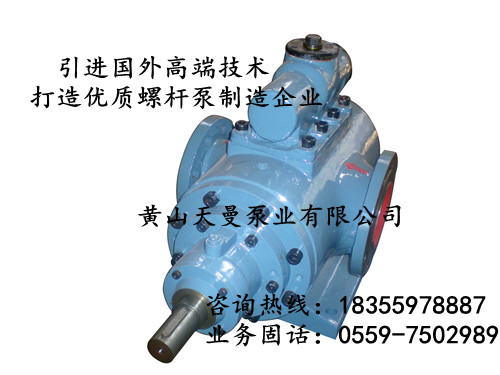

1、 HSN三螺桿泵產品概述簡介：
HSNH系列三螺桿泵的主動螺桿和從動螺桿采用液壓平衡裝置，被輸送的液體在泵腔內做連續、勻速的軸向直線運動，無脈動，噪音低，運轉平穩，流量壓力穩定，工作平穩，振動小。
HSNH系列三螺桿泵的零部件通用互換性好，可以任意拆解，更換相應的零部件。泵零件少，結構簡單，重量輕，安裝、使用、維修方便，效率高，壽命長。
三螺桿泵的從動螺桿的軸向力支撐在后蓋或主動螺桿上，并由液壓力驅動旋轉，從動螺桿由液壓力驅動，，主動螺桿和從動螺桿之間沒有機械接觸，螺桿之間，螺桿和泵套之間皆有油膜保護，因而螺桿型面僅傳遞液壓扭矩，并不受力，也無磨損和機械摩擦，對全部傳動零件而言，均由被輸送介質形成的油膜保護和潤滑。
三螺桿泵的主桿的徑向旋轉跳動由平衡活塞套也可以叫滑動軸承定位，且借助于平衡活塞和軸套的間隙使高壓腔和密封腔分開，在密封腔內裝有機械密封，無泄漏，腔內的油液回油孔與泵的吸入腔相通，因而不受排出壓力的影響。
具有很強的自吸能力，節能低耗，不需要底閥及每次開機前灌油。
組合系列化有多種結構，可用于臥式（H），法蘭式（F）和立式（S）浸油式（J）以及懸掛式(K)安裝。
根據所輸送介質需要還可提供加熱或冷卻結構。
對于潤滑性相對較差的介質，可以采用軸承外置結構（W1）以及金屬波紋管密封。保證三螺桿泵優良的使用壽命。
為了保護泵、電機和管路系統，泵必須帶有外置或內置安全閥裝置。
可輸送介質種類：
A 潤滑性液體：液壓油，礦物油，機械油，潤滑油，淬火油，齒輪油，變壓器油，汽輪機油，水乙二醇，原油，動植物油等
B 低潤滑性液體：輕柴油，重柴油，燃油，燃料油，重油，渣油，含臘稀油，冷卻液，皂化液等
C 粘性液體：各種合成橡膠液，人造膠液，乳化液等
2、 HSNH三螺桿泵性能特點：
（1） 流量范圍：10～10000 L/min (升/分鐘) 0.6～620m3/h (立方/小時)
（2） 壓力范圍：0～4 Mpa（兆帕）0～40 bar（巴） 0-40 kg/f (公斤力/平方厘米)
（3） 輸送介質粘度范圍：2-10000 cst（厘斯）
（4） 泵送溫度：300 ℃ （攝氏度）
一、 常用HSNH三螺桿泵規格型號列表
HSNH三螺桿泵型號大全 |
||||
HSNH40-38 |
HSNH40-46 |
HSNH40-54 |
HSNH80-36 |
HSNH80-42 |
HSNH80-46 |
HSNH80-54 |
HSNH120-42 |
HSNH120-46 |
HSNH120-54 |
HSNH210-36 |
HSNH210-40 |
HSNH210-46 |
HSNH210-54 |
HSNH280-43 |
HSNH280-46 |
HSNH280-54 |
HSNH440-36 |
HSNH440-40 |
HSNH440-46 |
HSNH440-52 |
HSNH440-54 |
HSNH660-40 |
HSNH660-44 |
HSNH660-46 |
HSNH660-52 |
HSNH660-54 |
HSNH940-40 |
HSNH940-42 |
HSNH940-46 |
HSNH940-49 |
HSNH940-50 |
HSNH940-54 |
HSNH1300-36 |
HSNH1300-38 |
HSNH1300-40 |
HSNH1300-42 |
HSNH1300-46 |
HSNH1300-54 |
HSNH1700-40 |
HSNH1700-42 |
HSNH1700-46 |
HSNH2200-40 |
HSNH2200-42 |
HSNH2200-46 |
HSNH2900-40 |
HSNH2900-46 |
HSNH3600-46 |
HSNH5300-36 |
HSNH5300-42 |
HSNH5300-46 |
HSNH7400-32 |
HSNH7400-40 |
HSNH9400-32 |
HSNH9400-40 |
HSNH三螺桿泵軸承內置安裝系列 |
||||
HSNH40-38N |
HSNH40-46N |
HSNH40-54N |
HSNH80-36N |
HSNH80-42N |
HSNH80-46N |
HSNH80-54N |
HSNH120-42N |
HSNH120-46N |
HSNH120-54N |
HSNH210-36N |
HSNH210-40N |
HSNH210-46N |
HSNH210-54N |
HSNH280-43N |
HSNH280-46N |
HSNH280-54N |
HSNH440-36N |
HSNH440-40N |
HSNH440-46N |
HSNH440-52N |
HSNH440-54N |
HSNH660-40N |
HSNH660-44N |
HSNH660-46N |
HSNH660-52N |
HSNH660-54N |
HSNH940-40N |
HSNH940-42N |
HSNH940-46N |
HSNH940-49N |
HSNH940-50N |
HSNH940-54N |
HSNH1300-36N |
HSNH1300-38N |
HSNH1300-40N |
HSNH1300-42N |
HSNH1300-46N |
HSNH1300-54N |
HSNH1700-40N |
HSNH1700-42N |
HSNH1700-46N |
HSNH2200-40N |
HSNH2200-42N |
HSNH2200-46N |
HSNH2900-40N |
HSNH2900-46N |
HSNH3600-46N |
HSNH5300-36N |
HSNH5300-42N |
HSNH5300-46N |
HSNH7400-32N |
HSNH7400-40N |
HSNH9400-32N |
HSNH9400-40N |
HSNH三螺桿泵軸承內置進出口反向安裝 |
||||
HSNH40-38NZ |
HSNH40-46NZ |
HSNH40-54NZ |
HSNH80-36NZ |
HSNH80-42NZ |
HSNH80-46NZ |
HSNH80-54NZ |
HSNH120-42NZ |
HSNH120-46NZ |
HSNH120-54NZ |
HSNH210-36NZ |
HSNH210-40NZ |
HSNH210-46NZ |
HSNH210-54NZ |
HSNH280-43NZ |
HSNH280-46NZ |
HSNH280-54NZ |
HSNH440-36NZ |
HSNH440-40NZ |
HSNH440-46NZ |
HSNH440-52NZ |
HSNH440-54NZ |
HSNH660-40NZ |
HSNH660-44NZ |
HSNH660-46NZ |
HSNH660-52NZ |
HSNH660-54NZ |
HSNH940-40NZ |
HSNH940-42NZ |
HSNH940-46NZ |
HSNH940-49NZ |
HSNH940-50NZ |
HSNH940-54NZ |
HSNH1300-36NZ |
HSNH1300-38NZ |
HSNH1300-40NZ |
HSNH1300-42NZ |
HSNH1300-46NZ |
HSNH1300-54NZ |
HSNH1700-40NZ |
HSNH1700-42NZ |
HSNH1700-46NZ |
HSNH2200-40NZ |
HSNH2200-42NZ |
HSNH2200-46NZ |
HSNH2900-40NZ |
HSNH2900-46NZ |
HSNH3600-46NZ |
HSNH5300-36NZ |
HSNH5300-42NZ |
HSNH5300-46NZ |
HSNH7400-32NZ |
HSNH7400-40NZ |
HSNH9400-32NZ |
HSNH9400-40NZ |
HSNH三螺桿泵軸承外置系列三螺桿泵 |
||||
HSNH40-38W1 |
HSNH40-46W1 |
HSNH40-54W1 |
HSNH80-36W1 |
HSNH80-42W1 |
HSNH80-46W1 |
HSNH80-54W1 |
HSNH120-42W1 |
HSNH120-46W1 |
HSNH120-54W1 |
HSNH210-36W1 |
HSNH210-40W1 |
HSNH210-46W1 |
HSNH210-54W1 |
HSNH280-43W1 |
HSNH280-46W1 |
HSNH280-54W1 |
HSNH440-36W1 |
HSNH440-40W1 |
HSNH440-46W1 |
HSNH440-52W1 |
HSNH440-54W1 |
HSNH660-40W1 |
HSNH660-44W1 |
HSNH660-46W1 |
HSNH660-52W1 |
HSNH660-54W1 |
HSNH940-40W1 |
HSNH940-42W1 |
HSNH940-46W1 |
HSNH940-49W1 |
HSNH940-50W1 |
HSNH940-54W1 |
HSNH1300-36W1 |
HSNH1300-38W1 |
HSNH1300-40W1 |
HSNH1300-42W1 |
HSNH1300-46W1 |
HSNH1300-54W1 |
HSNH1700-40W1 |
HSNH1700-42W1 |
HSNH1700-46W1 |
HSNH2200-40W1 |
HSNH2200-42W1 |
HSNH2200-46W1 |
HSNH2900-40W1 |
HSNH2900-46W1 |
HSNH3600-46W1 |
HSNH5300-36W1 |
HSNH5300-42W1 |
HSNH5300-46W1 |
HSNH7400-32W1 |
HSNH7400-40W1 |
HSNH9400-32W1 |
HSNH9400-40W1 |
HSNH三螺桿泵軸承外置進出口反向 |
||||
HSNH40-38W1Z |
HSNH40-46W1Z |
HSNH40-54W1Z |
HSNH80-36W1Z |
HSNH80-42W1Z |
HSNH80-46W1Z |
HSNH80-54W1Z |
HSNH120-42W1Z |
HSNH120-46W1Z |
HSNH120-54W1Z |
HSNH210-36W1Z |
HSNH210-40W1Z |
HSNH210-46W1Z |
HSNH210-54W1Z |
HSNH280-43W1Z |
HSNH280-46W1Z |
HSNH280-54W1Z |
HSNH440-36W1Z |
HSNH440-40W1Z |
HSNH440-46W1Z |
HSNH440-52W1Z |
HSNH440-54W1Z |
HSNH660-40W1Z |
HSNH660-44W1Z |
HSNH660-46W1Z |
HSNH660-52W1Z |
HSNH660-54W1Z |
HSNH940-40W1Z |
HSNH940-42W1Z |
HSNH940-46W1Z |
HSNH940-49W1Z |
HSNH940-50W1Z |
HSNH940-54W1Z |
HSNH1300-36W1Z |
HSNH1300-38W1Z |
HSNH1300-40W1Z |
HSNH1300-42W1Z |
HSNH1300-46W1Z |
HSNH1300-54W1Z |
HSNH1700-40W1Z |
HSNH1700-42W1Z |
HSNH1700-46W1Z |
HSNH2200-40W1Z |
HSNH2200-42W1Z |
HSNH2200-46W1Z |
HSNH2900-40W1Z |
HSNH2900-46W1Z |
HSNH3600-46W1Z |
HSNH5300-36W1Z |
HSNH5300-42W1Z |
HSNH5300-46W1Z |
HSNH7400-32W1Z |
HSNH7400-40W1Z |
HSNH9400-32W1Z |
HSNH9400-40W1Z |
二、 泵組材質用料用途說明：
按輸送介質物理化學性質的不同，泵材料有不同的材料組合，以下零部件材料列表供參考：
三、 HSNH三螺桿泵應用行業列舉
●在供熱設備、燃油系統、燃燒器系統、鍋爐供熱系統、火力發電廠中用做燃油噴油噴燃，柴油，燃油供應和輸送泵，裝車泵，卸油泵，倒灌泵。
●在冶金鋼鐵廠行業用作潤滑系統潤滑泵，在液壓系統中作供油泵、液壓泵，在燃燒系統中作噴燃泵，在油庫作輸送倒灌泵。
●在機械機器潤滑，齒輪傳動潤滑，大型油膜軸承供油循環冷卻系統做供液泵，供油泵，增壓油泵，循環泵，潤滑油泵和遙控馬達泵，三螺桿油泵裝置。
●液壓電梯升降機工業中液壓傳動裝置上用做液壓泵，在化學化工行業用作樹脂、顏料、乳膠、油墨、油漆、甘油、石蠟的輸送泵。
●在石油煉油廠煉化行業用作輸送原油、重油、渣油、瀝青、焦油、乳膠液，用做高溫粘性產品的精煉流程，如瀝青、真空塔底油料以及殘余燃油裝載，輸送和供液泵。
●在油輪、貨油船舶、商船和許多戰斗艦艇的輪機艙上，港口碼頭原油管道服務以及駁船與船舶的采集、增壓和裝載中，用做輸送、增壓、燃油噴射和主機潤滑泵、主機滑油泵、潤滑油泵以及船用液壓裝置泵、船用液壓泵、錨機液壓絞車驅動泵等也廣泛使用三螺桿泵，
●在船廠/機器制造廠如分離機、增壓器、發動機等油品輸送系統、燃油處理系統、潤滑油系統、推進系統中的潤滑和液壓系統中也有廣泛的應用。
●在油田以及海洋平臺等工業領域也有廣泛的應用，輸送原油，乳膠液等，
●在食品工業中用于油脂廠、酒廠、食品廠，輸送食用油，動物油，植物油，酒精，蜂蜜，糖汁，牙膏，牛奶，奶油，巧克力
●在建材行業用于玻璃廠、陶瓷廠、耐火材料廠、水泥廠的爐窯中作點火油泵，重油燃料泵，
天曼泵業皇家售后服務：
一、質量承諾：
1、 產品的制造和檢測均有質量記錄和檢測資料。
2、 對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能的檢查，待產品對確認合格后再裝箱發貨。
二、產品價格承諾：
1、 為了保證產品的高可靠性和先進性，系統的選材均選用國內或國際優質名牌產品。
2、 在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以最優惠的價格提供給貴方。
三、交貨期承諾：
1、 產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。
2、 產品交貨時，我公司向用戶提供下列文件：
A、技術保養維修手冊
B、安裝總圖
C、外購件說明書及制造廠家
D、提供易損件，備件清單，并附送一定量的備件
天曼售后:
公司執行7*24小時響應客戶方的服務需求，無論何時何地以何種聯系方式，我們都會在第一時間制訂出客戶方問題的解決方案。
2、公司儲存充足的零配件，能保證客戶方不會因為缺乏零件而耽誤系統運行，特殊情況，可提供相應型號設備進行暫時替補使用。
3、公司成立產品咨詢部，將有高級技術工程師為您提供全程技術支持，無論是售前、售中以及售后都會得到天曼人熱情周到的服務！
八、泵的安裝須知：
1.檢查螺桿泵電機，確知在運輸和裝卸的過程中沒有損壞。
2.檢查泵的油封是否良好，并檢查泵在運輸過程中是否損壞，可用手轉動聯軸器是否有卡 勁的現象，如有則應拆泵進行清洗，修理和校正
3.三螺桿泵安裝泵的進油和排油管道時，其管徑不得小于泵的進油和排油口徑，進油管道不得過長，彎頭不得過多，否則將影響泵的工作狀態。
4.當有兩臺以上的三螺桿泵安裝在同一條管線上，為便于泵的啟動，在進泵的排油管上必 須安裝逆止閥。
5. 對于在較高溫度（60℃以上）下輸送粘度大的油類（如：重油）的備用泵，必須是熱 備用泵，否則泵在低溫下啟動會造成電機過載或泵損壞.
6. 建議使用客戶在泵的進口處添加一個與三螺桿泵進口口徑一樣大小的過濾器，防止管 道里的焊渣、鐵銹、螺母、螺栓、毛刺、以及輸送介質里面其他的顆粒狀殘留物進入泵 體，威脅螺桿泵的使用壽命，輕著使泵的襯套磨損使泵的流量和壓力減低，重著使泵的 螺桿變形，牢牢的與泵的襯套咬合在一起，如果出現這樣的情況泵的修復可能性就很小
