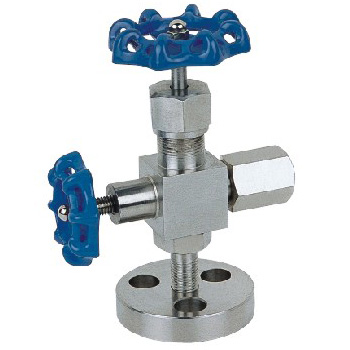

一、J49W法蘭壓力計截止閥的用途： 工作原理技術性能和J29壓力計用截止閥相同，其結構基本相同。所不同的只是連接形式不同，該閥一端用焊紋連接另一端則用法蘭連接。 |
二、J49W法蘭壓力計截止閥結構圖： |
三、J49W法蘭壓力計截止閥性能規范：
試驗項目 |
壓力值 |
公稱壓力 |
PN |
殼體試驗 |
1.5PN |
密封試驗 |
1.1PN |
氣壓試驗 |
0.6PN |
適用溫度 |
≤180°C |
適用介質 |
水、蒸氣、油品等 |
四、J49W法蘭壓力計截止閥主要外形尺寸：
規格 |
M1 |
A |
B |
C |
N-￠ |
L1 |
L2 |
H |
D0 |
重量（KG） |
DN6 |
M20×1.5 |
42 |
70 |
16 |
3-￠16 |
62 |
60 |
86 |
63 |
1.2 |
DN10 |
M20×1.5 |
42 |
70 |
16 |
3-￠16 |
62 |
60 |
86 |
63 |
1.2 |
五、J49W法蘭壓力計截止閥訂貨說明：
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
