Y43H/Y先導型減壓閥，不銹鋼減壓閥，活塞式減壓閥，蒸汽減壓閥，法蘭式減壓閥

Y43H/Y先導型減壓閥，不銹鋼減壓閥，活塞式減壓閥，蒸汽減壓閥，法蘭式減壓閥

產品價格：￥11（人民幣）

規格：不限

發貨地：永嘉

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

溫州尼威閥門有限公司

誠信商家

會員級別：

標準會員

認證類型：企業認證

企業證件：通過認證

認證信息：溫州尼威閥門有限公司

商鋪名稱：溫州尼威閥門有限公司

聯系人：陳威（先生）

聯系手機：

固定電話：

企業郵箱：nwchen@126.com

聯系地址：永嘉縣甌北鎮安豐工業區

郵編：325105

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

Y43H/Y型先導活塞式蒸汽減壓閥的詳細資料：

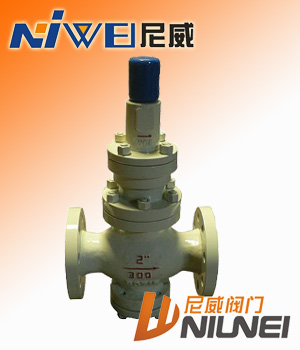

Y43H/Y型先導活塞式蒸汽減壓閥

先導活塞式蒸汽減壓閥結構特點和用處：

　　蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
　　主產品主要用于蒸汽管路，起減壓穩壓作用。

先導活塞式蒸汽減壓閥主要技術參數和性能指標：

公稱壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
最高進口壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(Mpa)	0.1-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-3.5	0.5-4.5
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小壓差(Mpa)	0.15	0.15	0.2	0.4	0.8	1.0
滲漏量

GB12245-1989

*：殼體試驗不包括膜片、頂蓋

先導活塞式蒸汽減壓閥主要零件材料：

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座閥盤	2Cr13
缸套	2Cr13/25(鍍硬鉻)
活塞	2Cr13/銅合金
活塞環	合金鑄鐵
導閥座導閥桿	2Cr13
膜片	1Cr18Ni9Ti
主閥彈簧	50CrVA
導閥主彈簧	50CrVA
調節彈簧	60Si2Mn

先導活塞式蒸汽減壓閥 流量系數(Cv)：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

先導活塞式蒸汽減壓閥外形尺寸(PN1.6-4.0)：　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

公稱通徑 DN	外形尺寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	295	90
20	160	180	330	98
25	180	200	330	110
32	200	220	330	110
40	220	240	345	125
50	250	270	345	125
65	280	300	350	130
80	310	330	385	160
100	350	380	385	170
125	400	450	400	200
150	450	500	415	210
200	500	550	475	240
250	650		525	290
300	800		580	335
350	850		620	375
400	900		660	405
450	900		730	455
500	950		750	465

先導活塞式蒸汽減壓閥 外形尺寸(PN6.4-16.0)：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

公稱通徑 DN	外形尺寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa	H	Hl
15	180	180	305	105
20	180	200	340	105
25	200	220	340	120
32	220	230	340	120
40	240	240	355	135
50	270	300	355	135
65	300	340	360	140
80	330	360	395	17
100	380		400	185
125	450		415	215
150	500		430	225
200	550		495	260
250	650		545	310
300	800		600	355
350	850		640	395
400	900		690	435
500	950		780	495
