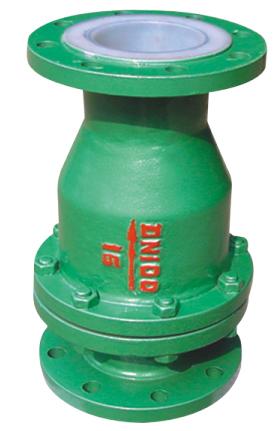

H44F46旋啟式襯氟止回閥基本信息

旋啟式襯氟止回閥概述

旋啟式襯氟止回閥是一種依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動閥門。
本廠襯里止回閥基本類型有四種：HG41型法蘭連接直通升降式止回閥和HG42型升降立式止回閥、HG44立式止回閥、HG76旋啟式止回閥

、1)、止回閥(aetv One-way valve)：一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。
、2)、對于DN50mm以下的低壓止回閥(aetv One-way valve)：，宜選用蝶式止回閥、立式升降止回閥和隔膜式止回閥；對于DN大于200mm、小于1200mm的中低壓止回閥，宜選用無磨損球形上回閥；對于DN大于50mm、小于2000mm的低壓止回閥，宜選用蝶式止回閥和隔膜式止回閥。
、3)、隔膜式止回閥適用于易產生水擊的管路上，隔膜可以很好地消除介質逆流時產生的水擊，但受溫度和壓力限制，一般使用在低壓常溫管道上。
、4)、對于要求關閉時水擊沖擊比較小或無水擊的管路，宜選用豐茂緩閉旋啟式止回閥和豐茂緩閉蝶式止回閥。
、施工、安裝要點
、1)、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
、2)、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243的要求。
、3)、在管線中不要使止回閥承受重量，大型的止回閥(aetv One-way valve)：應獨立支撐，使之不受管系產生的壓力的影響。
、1)、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
、2)、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
、3)、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
