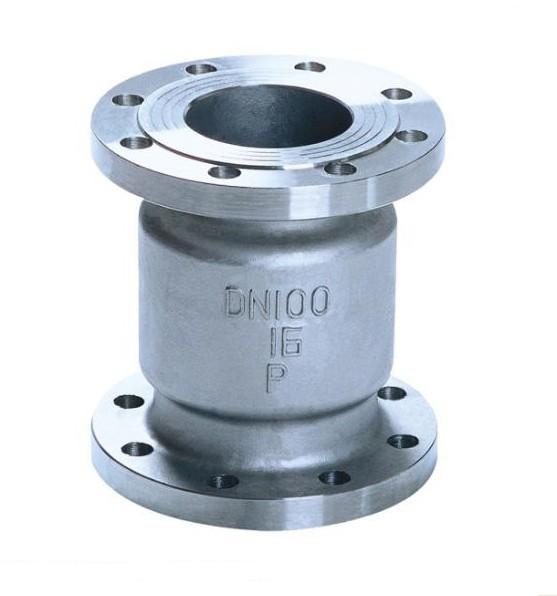

不銹鋼立式止回閥概述：
H42H不銹鋼法蘭立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。
本閥門由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。
不銹鋼立式止回閥 性能規范：
技術參數 |
壓力等級 |
||||||||||
16 |
20 |
25 |
32 |
35 |
40 |
45 |
50 |
60 |
70 |
||
工作壓力（Mpa） |
≤16 |
≤20 |
≤25 |
≤32 |
≤35 |
≤40 |
≤45 |
≤50 |
≤60 |
≤70 |
|
試驗壓力（M） |
強度 |
24 |
30 |
37.5 |
48 |
52.5 |
60 |
67.5 |
75 |
90 |
105 |
密封 |
17.6 |
22 |
27.5 |
35.2 |
38.5 |
44 |
49.5 |
55 |
66 |
77 |
|
介質 |
水、油等 |
||||||||||
溫度 |
≤120℃ |
||||||||||
不銹鋼立式止回閥主要外形尺寸：
稱壓力 |
公稱通徑 |
主要連接尺寸 |
外形 |
||||||||
L |
D |
D 1 |
D 2 |
D 6 |
b |
f |
f 1 |
Z-φd |
H |
||
1.6MPa |
40 |
200 |
145 |
110 |
85 |
- |
16 |
2 |
- |
4-18 |
95 |
50 |
230 |
160 |
125 |
100 |
- |
16 |
2 |
- |
4-18 |
105 |
|
65 |
290 |
180 |
140 |
120 |
- |
18 |
2 |
- |
4-18 |
120 |
|
80 |
310 |
195 |
165 |
135 |
- |
20 |
3 |
- |
8-18 |
130 |
|
100 |
350 |
215 |
180 |
155 |
- |
20 |
3 |
- |
8-18 |
140 |
|
125 |
400 |
245 |
210 |
185 |
- |
22 |
3 |
- |
8-12 |
155 |
|
150 |
480 |
280 |
240 |
210 |
- |
24 |
3 |
- |
8-23 |
180 |
|
200 |
600 |
335 |
295 |
265 |
- |
26 |
3 |
- |
12-23 |
215 |
|
