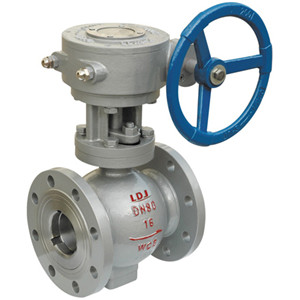

側裝偏心半球閥詳細說明 　
    偏心半球閥是我公司引進硬密封技術的基礎上，又結合我國工況的實際情況開發的實用新型產品，該產品可廣泛用于石油、化工、冶金、電力、造紙、熱力及供排水行業，特別適用于作傳輸含顆粒、灰渣、纖維等流體介質的工業管道的截斷流量用。
偏心半球閥性能特點　
1.　直通式流道，壓降小，高效節能。
2.　可靠的金屬硬密封性能，取決于合理的偏心結構。
3.　高硬度的密封面，具有優越的切削能力，關閉閥門可同時切斷鋼筋和編織物。
4.　啟閉迅速，旋轉90o，力矩小，操作輕快。
5.　密封面耐磨損，耐腐蝕，使用壽命長。
6.　與閘閥和傳統球閥相比，體積小，重量輕，安裝方便。
一、側裝偏心半球閥采用符合標準　　
 設計制造：GB/T12237—89標準、API6D—2002標準
 結構長度：GB/T12221—89標準、ASMEB16.10—2000標準
 法蘭連接： GB/T9113—2000標準、ANSIB16.5a—2003標準
 壓力-溫度等級：GB9131—88、GB12232-89、ANSIB16.5a—2003標準
 檢驗試驗：GB13927—92、API598—94標準
 閥門標志：GB12220—89標準
 電動裝置：GB/T8528—1997和GB12222—89、GB12223—89標準
 包裝、儲運圖示標志：GB4879標準
 采用材質：球墨鑄鐵QT450-10符合GB12227—89標準；碳素鋼WCB符合GB12229—89標準；不銹鋼符合GB1220標準；銅合金符合GB12225—89標準。
    　
二、側裝偏心半球閥適用工況條件
    　
    適用介質：污水、污泥、顆粒料漿、灰渣、供排水及弱腐蝕性流體
    適用溫度：－30℃～ 350℃
    公稱壓力：0.6~4.0MPa
    PH　　值：4 —9
    　
三、側裝偏心半球閥工作原理
    　
    由上閥軸①帶動球體②（一個設置在閥腔內的偏心半球體）圍繞上閥軸①和下閥軸④作90o旋轉。順時針旋轉時，球體②進入閥座③。在偏心的作用下，球體②向閥座③加壓，達到密封而使閥門關閉；逆時針旋轉時，在偏心的作用下，使球體②迅速脫離閥座③，旋轉90o為完全開啟。
四、偏心球面閥的結構形式、技術性能及材料材質要求

1、閥門與管道的連接形式為法蘭連接。

2、閥體采用球型整體結構，能抗伸拉、抗扭曲，材質為球墨鑄鐵或碳鋼。

3、閥瓣采用半圓球型結構，閥軸采用半軸結構，閥瓣全關全開為90°旋轉。全開狀態下，閥瓣全部進入球型閥體內腔、使閥門內腔全部暢通。閥瓣材質為碳鋼 ，閥軸材質為不銹鋼。

4、閥體上嵌壓的閥座和閥瓣上的密封面，均采用硬質合金堆焊技術，高硬度、高耐磨、能夠剪斷介質中金屬或編織類雜物；可抵抗泥漿或含有顆粒狀介質的沖刷�？勺詣忧宄�密封面上的結垢。閥體、閥瓣采用偏距結構，密封面無摩擦啟閉，開關靈活，使用壽命長　

5、閥軸密封采用柔性石墨圈或O型圈，可以通過填料壓蓋上的不銹鋼螺栓在不需拆卸驅動裝置和其它任何部件的情況下進行軸密封的調整和交換。

6、手動閥門為蝸輪副驅動，使閥瓣作90°范圍內旋轉，可實現截斷、全通的目的。

訂貨須知：

一、PQ340F側裝式雙偏心半球閥產品名稱與型號 口徑是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定PQ340F側裝式雙偏心半球閥型號，請按PQ340F側裝式雙偏心半球閥型號直接向我們華特隆銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
