PC塑料造粒機價格

PC造粒設備,pc造粒生產線，聚碳酸酯：PC

PC是一種無定型、無臭、高度透明的無色或微黃色熱塑性工程塑料，具有優良的物理機械性能，尤其是耐沖擊性優異，拉伸強度、彎曲強度、壓縮強度高；蠕變性小，尺寸穩定。

PC可注塑、擠出、模壓、吹塑熱成型、印刷、粘接、涂覆和機加工，最重要的加工方法是注塑。成型之前必須預干燥，水分含量應低于0.02%，微量水份在高溫下加工會使制品產生白濁色澤，銀絲和氣泡，PC在室溫下具有相當大的強迫高彈形變能力。高沖擊韌性，因此可進行冷壓，冷拉，冷輥壓等冷成型加工。擠出用PC分子量應大于3萬，要采用漸變壓縮型螺桿，長徑比1：18～24，壓縮比1：2.5，可采用擠出吹塑，注-吹、注-拉-吹片成型高質量，高透明瓶子。PC的三大應用領域是玻璃裝配業，汽車工業和電子、電器工業、其次還有工業機械零件、光盤、民裝、計算機等辦公室設備、醫療薄膜、休閑和防護器材等。

PC雙螺桿造粒機加料機筒設計成加料口為楔形間隙形式，在加料口的側壁與螺桿表面形成一個直到加料口底部中心的楔形間隙，使物料能夠順利地被旋轉帶入擠出機內。側向加料機筒是為加入炭黑等難加入的物料或不宜在螺桿內停留時間過長的易分解助劑而設計的，而輔加料機筒是為加入玻璃纖維等添加劑而設計的。在排氣機筒上，排氣口垂直向上，排氣口的中心線沿螺桿旋轉方向偏移機筒中心線一定距離，從而減小物料因離心力的作用而被轉動的螺桿從排氣口甩出的可能性。

設計自清的、高容積同向旋轉雙螺桿定量加料器，它與側向加料器液體注入器配合，可以得到比常規用的經攪拌器預混合，然后與基料一起通過主加料口加入到雙螺桿擠出機的工藝更好的混合質量，并能在一定程度上提高產量。

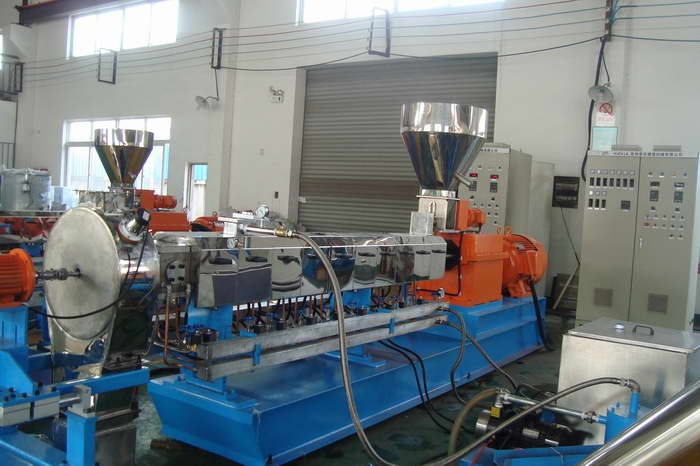

PC塑料造粒機價格：高混機——吸料機——雙螺桿造粒機——抽真空排氣系統——水循環冷卻水箱——冷卻水槽——吹干機——切粒機——電柜等組成。

還可設計多路排氣裝置，如自然排氣和抽真空排氣系統，將混合過程中的揮發分排出。用多級排氣口可以排出大量的揮發分，可以將聚合和混合的中間步驟省掉，提高生產效率。

對于具有多路喂料和多級排氣的擠出機來說，配置的長徑比要大，為36～48，并能根據用戶加工工藝要求進行自由調節。

PC塑料造粒機要求機筒和螺桿具有高耐磨功能。螺紋元件和捏煉元件需采用高耐磨硬質合金制造。當用于玻璃纖維增強加工時，比常用的氮化鋼壽命長6～8倍。機筒采用雙金屬襯套來提高耐磨性，可延長機筒的使用壽命。雙金屬襯套是在普通鋼材或低合金鋼的筒體內壁復合一層厚1.5～2.0mm的SL100高耐磨型合金，再經特殊機械加工而成，合金層硬度達HRC58～64。
