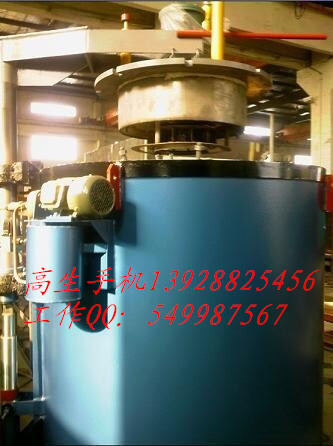

RQ3系列950℃井式氣體滲碳爐
一、用途
本系列井式氣體滲碳電阻爐系周期作業式電爐,主要供低碳鋼工件滲碳、滲氮或碳氮共滲等化學熱處理之用。
二、主要技術數據
|
數據名稱 型號 |
RQ3-25-9 |
RQ3-35-9 |
RQ3-60-9 |
RQ3-75-9 |
RQ3-90-9 |
RQ3-105-9 |
|
|
額定功率（KW） |
25 |
35 |
60 |
75 |
90 |
105 |
|
|
額定電壓（V） |
380 |
380 |
380 |
380 |
380 |
380 |
|
|
額定溫度（℃） |
950 |
950 |
950 |
950 |
950 |
950 |
|
|
相 數 |
3 |
3 |
3 |
3 |
3 |
3 |
|
|
加熱元件接法 |
Y |
Y |
Y.Y |
Y.Y |
Y.YY |
Y.YY |
|
|
工作室尺寸 |
直徑（mm） |
Ø300 |
Ø300 |
Ø450 |
Ø450 |
Ø600 |
Ø600 |
|
高（mm） |
450 |
600 |
600 |
900 |
900 |
1200 |
|
|
空爐升溫時間（h） |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
≤3 |
≤3 |
|
|
空爐損耗功率（kw) |
≤7 |
≤9 |
≤12 |
≤14 |
≤16 |
≤18 |
|
|
積蓄熱（KW.h) |
≤170 |
≤230 |
≤340 |
≤400 |
≤460 |
≤520 |
|
|
最大裝載量（kg) |
50 |
70 |
150 |
220 |
400 |
500 |
|
|
外形尺寸 |
長（mm） |
1410 |
1410 |
1570 |
1570 |
1800 |
1800 |
|
寬（mm） |
1590 |
1590 |
1810 |
1810 |
2000 |
2000 |
|
|
高（mm） |
2100 |
2230 |
2500 |
2850 |
3050 |
3200 |
|
|
電爐質量（kg） |
1660 |
1850 |
2630 |
2900 |
3700 |
4100 |
|
三、結構簡介
本系列井式氣體滲碳爐由爐殼、爐襯、爐罐、風機及爐蓋升降機構等部分組成。
爐殼是由鋼板滾筒成圓形焊接制作而成，底部采用槽鋼加固焊接。爐膛用弧形輕質階梯磚砌筑；加熱元件繞制成螺旋狀安放在爐膛的擱絲磚上；爐膛與爐殼之間填充陶瓷纖維棉保溫材料；中間放置爐罐及料筐，爐罐上設置爐蓋，爐罐與爐蓋用螺栓與吊環螺母緊固，并采用高溫陶瓷纖維繩密封。
風機裝在爐蓋上，風機軸穿過爐蓋伸到爐罐內，并裝有高溫不銹鋼風葉使爐內氣氛均勻。為了加強密封性能，風機軸采用水冷油封結構。爐蓋配有三頭滴注器，用來滴入有機液體。
以上滲碳爐系列產品可以根據客戶具體要求訂做，如需了解詳情請致電高生熱線13928825456，全天在線QQ549987567.歡迎來電來廠咨詢參觀。
（馬弗式）
