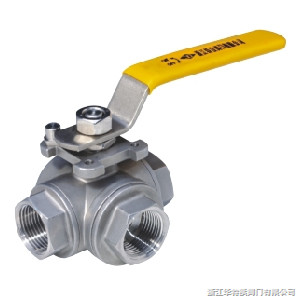

應用規范 公稱壓力：2.5MPa 適用溫度范圍：-20～232℃～350℃ 適用介質：水、油、氣及某些腐蝕性液體（W.O.G） 螺紋類型：G·NPT.BSPT.BSP.DIN259/2999 1000wog三通不銹鋼球閥,三通球閥,不銹鋼球閥。
二、不銹鋼螺紋三通球閥主要零件材料：
序號 |
零件名稱 |
材質 |
1 |
閥體 |
不銹鋼CF8M/CF8 |
2 |
閥蓋 |
不銹鋼CF8M/CF8 |
3 |
球 |
不銹鋼CF8M/CF8 |
4 |
球墊 |
聚四氟乙烯PTFE |
5 |
閥桿 |
不銹鋼CF8M/CF8 |
6 |
填料 |
聚四氟乙烯PTFE |
7 |
中口 |
聚四氟乙烯PTFE |
8 |
大薄片 |
聚四氟乙烯PTFE |
9 |
壓蓋螺母 |
不銹鋼CF8M/CF8 |
10 |
手柄 |
不銹鋼CF8M/CF8 |
11 |
流向指示牌 |
ALUMINUM |
12 |
華司 |
不銹鋼CF8 |
13 |
螺帽 |
不銹鋼CF8 |
14 |
鎖定裝置 |
不銹鋼CF8 |
15 |
皮套 |
塑料 |
16 |
盲蓋 |
不銹鋼CF8M/CF8 |
三、不銹鋼螺紋三通球閥L型主要尺寸、單位mm：
SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
h |
重量WT（g） |
1/2″ |
12.7 |
75 |
59 |
126 |
71.0 |
335 |
375 |
22.4 |
35.0 |
10-24UNC |
550 |
3/4″ |
16 |
85 |
64 |
126 |
81.5 |
390 |
425 |
22.4 |
35.0 |
10-24UNC |
725 |
1″ |
20 |
100 |
80 |
145 |
102.0 |
505 |
515 |
22.4 |
35.0 |
10-24UNC |
1000 |
11/4″ |
25 |
115 |
90 |
145 |
108.5 |
510 |
575 |
25.4 |
38.1 |
10-24UNC |
2000 |
11/2″ |
32 |
125 |
96 |
204 |
121.0 |
580 |
630 |
25.4 |
38.1 |
1/4-20UNC |
3000 |
2″ |
38.1 |
148 |
106 |
204 |
138.5 |
655 |
730 |
25.4 |
38.1 |
1/4-20UNC |
4650 |
訂貨須知：
一、Q15F螺紋不銹鋼三通球閥產品名稱與型號口徑是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Q15F螺紋不銹鋼三通球閥型號，請按Q15F螺紋不銹鋼三通球閥型號直接向我們華特隆銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
