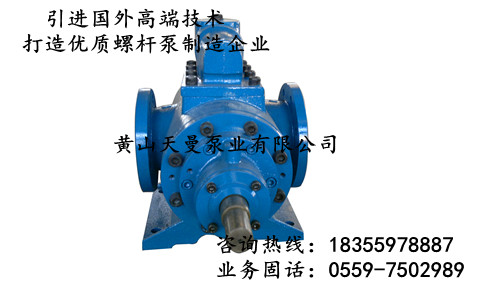

HYSNH系列三螺桿泵

一、HYSNH系列三螺桿泵簡介

三螺桿泵是軸向輸送介質的定量容積式轉子泵，它由特殊的形狀曲線構成的螺旋型面的主動螺桿和兩根從動螺桿互相嚙合及它們與泵套三孔內表面的配合，在泵的進出油口之間形成的數級動密封腔，當主動螺桿和從動螺桿互相嚙合轉動時，由于帶有一定黏度的介質使螺桿之間形成逐個的密封腔，并且螺桿和螺桿之間，螺桿與泵套之間形成油膜，不斷形成數個運動的密封腔，這些動密封腔不斷將介質從泵的進口沿螺桿軸向輸送到泵的出口，不斷在泵的進口處形成真空。泵進口處的介質不斷在大氣壓的作用下，壓入泵腔內，（由于此時泵已經有自吸能力，也可稱做吸入泵腔內）使所輸送的介質逐級密封逐級提升壓力，形成一個連續平穩軸向移動的壓力液體。由于是軸向密封輸送，因此無攪拌無壓力脈動。螺桿泵運行平穩，噪音低。主動螺桿和兩根從動螺桿的軸向力采用液壓平衡裝置，從動螺桿由液壓力驅動旋轉，所以螺桿之間無磨損，使用壽命長；泵采用機械密封加骨架油封雙重密封方式，無泄露。內部結構簡單緊湊，效率高、具有很強的自吸能力、節能效果好；且安裝、使用和維護檢修方便。

三螺桿泵所輸送液體為各種不含固體顆粒、無腐蝕性油類及類似油類的潤滑性液體，所輸送黏度為1.2－100oE（3.0－760cst），高粘度液體也可以通過加溫、降粘后輸送。其溫度一般不超過150oC，流量范圍3.32L/min－10000L/min(0.2m3/h-590m3/h)。部分特殊產品最高工作壓力可以達到16-21Mpa。

三螺桿泵在結構、性能方面具有一下特點：

1、結構簡單：泵本身主要由泵體、泵套（襯套）和三根螺桿組成，具有多種結構形式，一般小流量0.2－6.3 m3/h，低壓力2.5Mpa以下泵的泵體和襯套合為一體（統稱泵體），立式、臥式安裝，泵的進油口和出油口方向可以相隔90度任意安裝，軸封為端面機械密封，部分產品加有骨架油封雙重密封形式。中等流量以上的泵，泵體和泵套為分開的單獨的零件，泵套密封裝配在泵腔內部。大流量的泵多采用雙吸結構，同樣體積大小的泵采用雙吸結構流量可以是原單吸結構的泵的兩倍。安裝形式分為立式、臥式、法蘭支架式、懸掛式、浸沒式等多種方式可以供用戶選擇，以滿足不同使用場合和工況條件的要求。軸封形式根據介質的不同，有端面機械密封和骨架油封以及填料密封或O圈多重密封等不同密封形式。泵均可配帶直流電動機或交流電動機驅動。

2、壽命長：三螺桿泵的主動螺桿有原電動機驅動，所輸送的壓力液體驅使從動螺桿繞軸心線自轉，由液壓力驅動旋轉，主動螺桿和從動螺桿之間沒有互相的機械摩擦或接觸，主動螺桿和從動螺桿之間、螺桿付與泵套之間皆有一層油膜保護和油膜支撐，因而泵的機械摩擦很小，保證了螺桿泵的使用壽命，一般輸送黏度為100E（75cst）潤滑油、透平油、液壓油等潤滑性較好的介質時，螺桿泵的使用壽命為：2.5Mpa以下產品――10年；4.0Mpa產品――6―8年；6.3Mpa產品――5年。使用壽命不包含易損件以及各類軸封。

3、無脈動和振動�。核�輸送液體在泵內做軸向勻速直線運動，故液力脈動小，流量穩定，噪音低，由于轉動部分慣性小，則啟動力矩和震動小。

4、高效率：泵的效率一般可以達到75％以上，屬于高效節能產品，輸送有一定黏度的油類介質，可以替代離心泵

5、具有很高的自吸能力：螺桿泵的自吸能力取決于以下因素（螺桿的導程、介質的黏度、驅動裝置的轉速等）對應的表示方法和氣蝕余量NPSHr關聯。

6、為保證泵、電動機等驅動裝置原動力以及管道、閥門和配件等配套儀表設施的安全，中等流量壓力以上的泵均配帶安全閥，當壓力超過安全閥設定的壓力值時，安全閥自動開啟，將多余的壓力油回流到泵的進油口和低壓腔。從而保證泵的安全使用。

7、特殊型泵主要是指：專為特殊行業或特殊客戶設計的配套螺桿泵裝置。比如其中一種：為水電控制設備配套的專用泵，結構為立式：單、雙出口，一般高壓系列三螺桿泵產品的液壓平衡方式設計成低壓腔回油的液壓平衡方式。還有為高溫油品輸送設計的保溫型三螺桿泵等產品可歸納為此類產品。可以根據用戶的各種需求和工況條件單獨設計制造。

HYSNH三螺桿泵、自吸。外形安裝尺寸，性能參數同德國進口SNH系列泵。結構、螺桿參數國產化。由于部件通用，組合系列化，有底板式、支架式、柱腳式多種結構，可用于臥式、法蘭式和立式安裝。根據所輸送介質需要還可提供加熱或冷卻結構�？筛鶕�用戶特殊要求進行非標設計。

用 途

可輸送油類和具有潤滑性的液體。

應 用

在供熱設備中用做燃油噴油，燃油供液壓和輸送泵。

在機械工業中用做液壓，潤滑和遙控馬達泵。

在化學石油化工和食品工業中用做裝載，輸送和供液泵。

在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。

B． HYSNH系列三螺桿泵的型式代號

                                  HYSN  H   210  一   46    W   Z

1.系列

2.型式

3.規格

4.主桿的方向R=右旋（用—表示） L=左旋

5.螺旋角（度）

6.軸承配置

7.泵進口位置

1.系列

注：根據黏度、速度決定。

 2. 型式

3.規格

表示在電機轉速1450r.p.m時,螺旋角為46°，輸送介質粘度為75mm2/s時，泵的理論流量(l/min)的圓整數,供選泵時參考。

4.螺旋角

5.軸承配置

6.泵進口位置（從泵頭出軸伸出端看）

C．HYSNH系列螺桿泵訂貨應提供的數據

泵的工作流量

泵的出口壓力P2

泵的進口壓力（或真空度）P1

介質工作溫度T

介質工作溫度下的運動粘度V

工作介質的潤滑性、腐蝕性

泵的安裝形式

進出口的方向

其它配套要求

D．HYSNH系列三螺桿泵的選泵要點

選泵要點

首先應根據油品的粘度選擇適當的泵轉速，以保證泵的（NPSH）r能滿足用戶的實際吸入條件。

介質粘度V＞760mm2/s時，請與我廠聯系，我廠幫助用戶選泵。

從性能表中選定泵的規格及相應粘度下的壓力流量后，可以查到泵的軸功率N，選定配套電機功率Nm時應功率備量。

   Nm≥K×N其值參見下表：

材料的選擇

①輸送柴油、重油（燃料油），泵套用錫青銅。

②輸送潤滑油、液壓油，泵套用灰鑄鐵、球鐵、錫青銅。

③輸送植物油，或含酸和堿等腐蝕性液體，泵體、螺桿、泵套等零件采用不銹鋼或其它耐腐蝕材料。

常用HYSNH三螺桿泵產品規格型號：

HYSNH40-36         HYSNH40-40        HYSNH40-46        HYSNH40-54

HYSNH80-36         HYSNH80-40        HYSNH80-46        HYSNH80-54

HYSNH120-40        HYSNH120-46       HYSNH120-54       HYSNH210-40

HYSNH210-46        HYSNH210-54       HYSNH280-40       HYSNH280-44

HYSNH280-46        HYSNH280-54       HYSNH440-40       HYSNH440-46

HYSNH440-52        HYSNH440-54       HYSNH660-40       HYSNH660-44

HYSNH660-46        HYSNH660-52       HYSNH660-54       HYSNH940-40

HYSNH940-44        HYSNH940-46       HYSNH940-49       HYSNH940-54

HYSNH1300-36       HYSNH1300-40      HYSNH1300-46      HYSNH1300-54

HYSNH1700-40       HYSNH1700-46      HYSNH2200-42      HYSNH2200-46

HYSNH2900-40       HYSNH2900-46

5、關于三螺桿泵組選型配置須知及使用開機注意事項的重要說明：（供設計院和現場安裝使用維護人員參考）

1、 嚴禁無介質空轉，啟動開車前請務必加入潤滑性介質或輸送介質。

2、 嚴禁一切雜物焊渣等進入泵腔內，務必保持泵腔和管道內部的清潔度。

3、 嚴禁使用管道過濾器或Y型過濾器裝置，配置過濾器請保證過濾面積是泵進口通徑截面積的20-30倍。并依據介質的清潔度正確配置過濾網的目數。

4、 嚴禁泵的進出口管道與泵的進出口管道不匹配，管道通徑配置必須和泵的進出口通徑一致。以免發生汽蝕或無法自吸。管道過細必定導致汽蝕，從而使泵處于吃不飽的狀態下工作，導致三螺桿泵組流量壓力下降甚至是異常的振動和噪音，長時間運行還將導致卡泵和螺桿泵的嚴重損壞，

5、 三螺桿泵的安裝高度必須充分考慮泵的汽蝕條件和泵的自吸能力（汽蝕余量與介質粘度 轉速和螺桿的導程有關）

6、 由于包裝 運輸 起吊 裝卸以及管道螺栓緊固的作用可能易使泵的原出廠定位產生變化甚至嚴重錯位，所以三螺桿泵組管系配置安裝固定完畢后，一定要在啟動開車之前重新檢查三螺桿泵和電機的同軸度。

7、 嚴禁背壓啟動開機和關閉進口出口閥門的情況下啟動開機。

8、 嚴禁不符合泵旋轉標識的方向啟動旋轉。

9、 雙泵并聯必須在泵的出口和進口加單向閥，以防止介質倒流驅動三螺桿泵反轉。

10、 嚴禁隨意調整安全閥的調節螺栓。安全閥僅作為保護泵的安全和電機功率與泵工作狀態的匹配，嚴禁作為調壓閥和溢流閥使用。

五、三螺桿泵產品性能參數及安裝尺寸或三螺桿泵產品選型樣本電子版下載：

PDF螺桿泵產品選型電子樣本開啟密碼隨時更新，請致電18355978887索取，索取時請說明公司名稱，聯系地址，聯系人，郵箱，我們將即時提供最新的三螺桿油泵產品選型資料的樣本給您，供您在泵送系統設計選型時參考使用。同時我們大力歡迎全國各地的相關優秀泵閥機電行業液壓行業的企業代理銷售我們的產品，我們將提供性價比最好的產品，為您和我們的客戶贏得共同的利益和效率。感謝您瀏覽本網站，歡迎您選用黃山天曼泵業的螺桿泵產品：

真誠，攜手，共進是我們共同的追求。
