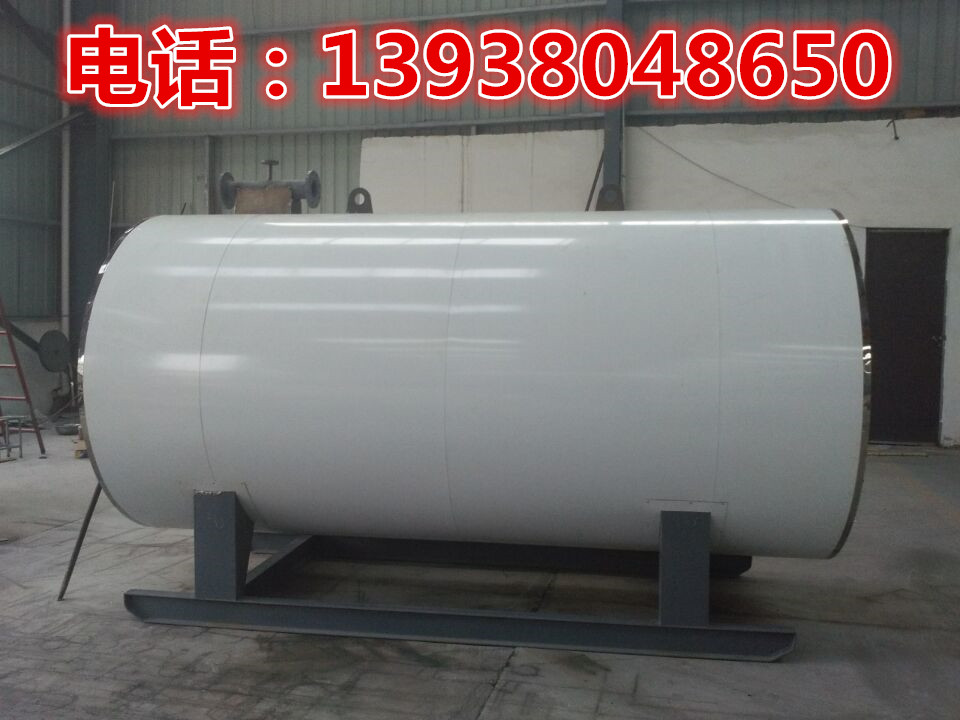

20萬大卡燃氣導熱油爐◆產品簡介：

20萬大卡燃氣導熱油爐，導熱油爐是一種新型的特種鍋爐,具有低壓、高溫工作特性,其供熱溫度可達到液相340℃或汽相400℃度.凡是需要均勻穩定地加熱,且不允許火焰直接加熱的工藝加熱溫度在150℃-380℃之間的各種生產場合中都可以采用有機熱載體供熱.有機熱載體爐一般以煤.油.汽為燃料,以導熱油為介質,利用熱油循環油泵強制介質進行液相循環,將熱能輸送給用熱設備后再返回加熱爐重新加熱,具有在低的壓力下獲得高的工作溫度,并且能對介質運行進行高精密控制工作.系統熱利用率高,運行維修方便,是一種安全,高效,節能的理想首選供熱設備.

20萬大卡燃氣導熱油爐◆產品用途：

20萬大卡燃氣導熱油爐1、化學工業－－油脂化工、聚合工業、反應罐、蒸餾、濃縮。                                            2、塑料工業－－塑料發炮、擠壓定型。 3、紡織工業－－樹脂定型機、染色機、干燥室、高溫機、滾筒機。 4、橡膠工業－－橡膠的硫化加熱。 5、食品工業－－蒸煮、干燥、植物油提煉。 6、林產工業－－夾板、保麗板、纖維板的加溫定型。 7、紙品工業－－包裝紙箱的多層紙板、烘干、干燥。 8、其　　它－－金屬電鍍槽的加熱、涂料縮合、干燥、醫藥工業蒸餾、還原、濃縮、脫水等。

20萬大卡燃氣導熱油爐◆產品優勢：

（1）、獲得低壓高溫熱介質，調節方便，供熱均勻，可以滿足精確的工藝溫度。
（2）、液相循環供熱，無冷凝排放熱損失，供熱系統熱效率高。
（3）、工作介質受熱及放熱和溫度升降對體積的變化，在系統內有補償技術措施。
（4）、循環供熱前有嚴格控制工作介質內空氣、水分及其他低揮發物含量的技術措施。

20萬大卡燃氣導熱油爐YY(Q)W-240Y(Q)型臥式燃油氣導熱油爐產品清單

序號 名   稱 型號規格 單位 數量 備注

一 燃燒系統

1 鍋爐主機 YY(Q)W-240Y(Q) 臺 1 20萬大卡

2 燃燒器(百得) SPARK 26DSG/X （燃油） 臺 1 根據燃料選其一

BTG 28P （燃氣）

3 煙囪 φ280 米 8

二 循環系統

1 高溫循環油泵 RY65-50-160   H=32m 臺 1 Q=20m3/h   P=5.5KW

2 齒輪注油泵 2CY-3.3/0.33 臺 1 P=1.5KW

3 過濾器 DN65 臺 1

4 油氣分離器 DN65 臺 1

5 膨脹罐 0.5 m3 臺 1

6 儲油罐 1 m3 臺 1

三 儀表控制系統

1 電器控制柜 STDK-20YQ型 臺 1

2 玻璃板液位計 L=350 件 2 膨脹罐一個；儲油罐一個

3 浮球液位控制器 UQK-02 件 1 膨脹罐用

4 鉑熱電阻 WZP-220  L=150mm 件 2 M27×2   帶接頭

5 雙金屬溫度計 511型 1.5級  0-400℃ 件 2 M27×2   帶接頭

6 遠傳壓力表 YTZ-150, 0-2.5MPa 件 2 M20×1.5  帶接頭

7 針型閥 JJM1-6.4    DN15 件 2 壓力表用  帶緩沖管

四 技術資料

1 質量證明書 份 1

2 鍋爐產品安全質量監督檢驗證書 份 1

3 鍋爐設計文件節能審查報告 份 1

4 鍋爐圖樣 套 1

5 鍋爐受壓元件強度計算匯總表 份 1

6 鍋爐熱力計算書 份 1

7 煙風阻力計算書 份 1

8 流速計算書 份 1

9 流阻計算書 份 1

10 有機熱載體最高液膜溫度計算 份 1

11 鍋爐安裝使用說明書 份 1

注： 1、本清單為發貨標準配置，需增減由銷售與財務另行計劃。

2、高溫循環油泵選型僅供參考，具體應根據系統阻力由設計院確定。
