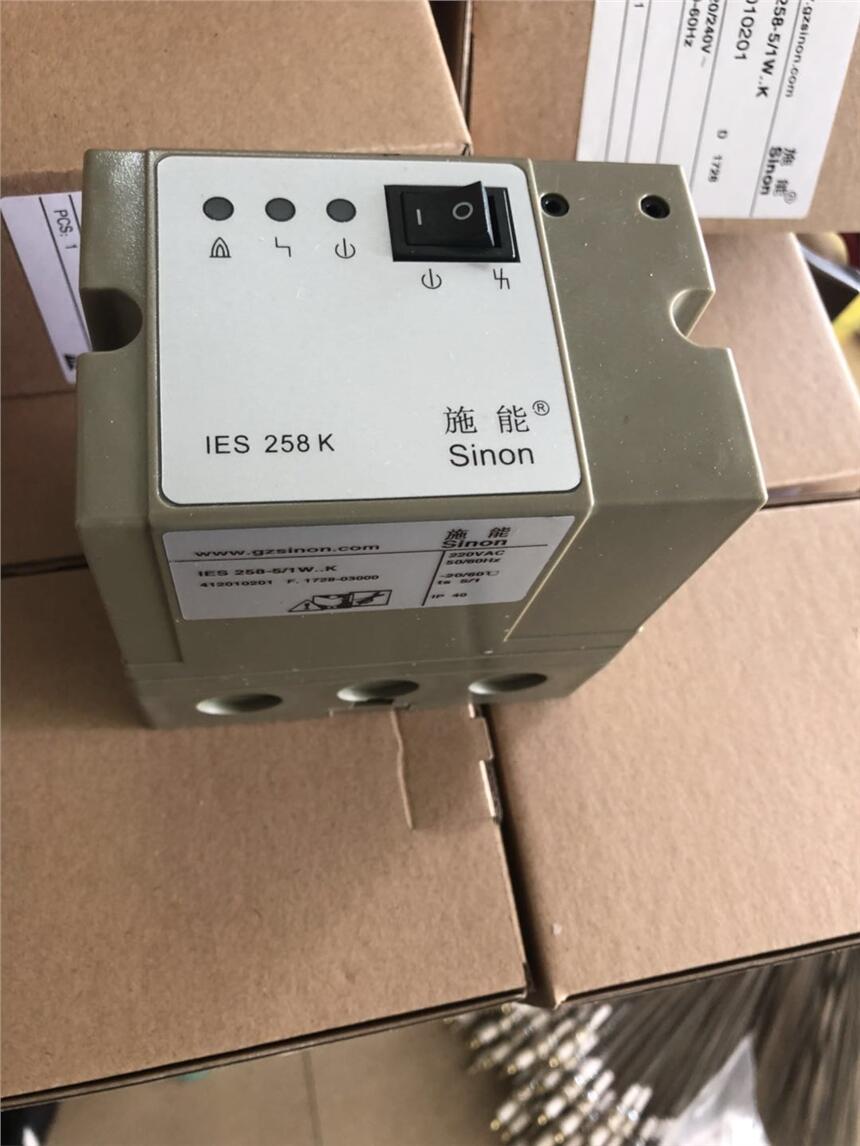

燒嘴控制器 IES258K IES258-5/1W..K

產品價格：￥450（人民幣）

規格：IES258K

發貨地：佛山

品牌：

最小起訂量：1個

QQ洽談點擊詢價進入商鋪

佛山市虎創機電設備有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：佛山市虎創機電設備有限公司

商鋪名稱：佛山市虎創機電設備有限公司

聯系人：吳小姐（小姐）

聯系手機：

固定電話：

企業郵箱：2405026125@qq.com

聯系地址：廣東省佛山市南海區里水鎮聯江路科創大廈5樓

郵編：528000

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

一、概述
IES258-5/1W..k 燒嘴自動控制器是一種直接啟動和監測燒嘴運行的控制器；可采用電離
式火焰監測或紫外線UV 監測，也可采用點火和監測共一根電極進行操作的模
式；本控制器適用于不用吹掃或吹掃由其它控制的系統中，直接點火功率不大
于350KW 帶助燃風的燒嘴；具有本地開關、遠程按鈕復位兩種模式。本控制器
符合歐洲燃氣應用標準EN298。
二、技術指標
1、供電：AC220V±10% 50HZ
2、環境溫度：-20℃+60℃，無冷凝
3、火焰檢測電流：2-20uA 之間調節
4、防護等級：IP40
5、點火電纜：＜5 米（宜用耐溫高壓線）
6、電纜長度：電離監測方式最長75 米，UV 監測方式最長100 米。
三、控制面板說明
四、安裝及接線注意事項：
1、電源應采用固定接線，火線L 和零線N 不可以接反，否則會造成設備損壞。
2
2、電磁閥和點火變壓器由控制器輸出220AC電源驅動，最大輸出電流為2A，
每個輸出電流不得超過2.5A。
3、燃燒指示觸點（端子13-14）和故障信號觸點（端子8-9）：最大電流：2A，
最大電壓：253V。
4、UV 紫外線火焰探測器最大工作電壓為：230V，內部無熔斷保護器。
5、采用單電極時，燒嘴和控制器的7#端子一定要接地，否則會造成設備損壞。
6、采用UV 紫外探頭時，7#端子不要接地。
7、端子11 和12 已在內部并接。
8、安裝：可用U 型35mm導軌安裝，長度為113mm，或在底板上兩安裝孔上直
接螺絲安裝，安裝孔間距為70 mm。本控制器為寬113，高75，深120。
9、檢測線用塑料電纜保護管單獨走線，遠傳時要和主電纜分開放置，以免外部
的電磁干擾。采用電離監測方式和UV 監測方式而且檢測線長>5 米時，建議
檢測線采用>500VAC 的屏蔽電纜，采用單電極測檢方式而且距離>5 米時，建
議采用>20KV 的屏蔽電纜。
10、控制器通電前必須將控制器上的兩個固定螺絲旋緊。
11、二次點火時要待報警燈紅亮后20 秒方可進行，以免過載損壞。
五、線路檢查及調試
1、線路檢查及調試
首先檢查火線L1 和零線N 及其它線路是否按規定接好，確認無誤后；關閉
手閥，啟動系統；合上燒嘴控制器IES258 面板上的開關，綠燈亮起；合上點火
開關，即給端子3 供電，啟動操作程序，大約3 秒鐘之后，燃氣電磁閥打開，
燒嘴點火，經過安全時間后，燒嘴控制器會發出故障信號，面板上的紅燈亮起，
端子8 和9 之間閉合；打開手閥，控制器復位解除故障信號，重新啟動操作程
序，燒嘴點燃，面板上的黃燈亮起，端子13 和14 之間閉合。說明線路接好，
系統正常。
2、火焰監測電流調整
火焰監測電流可以在2uA-20uA 之間調整。調整辦法：松開控制器固定螺栓，
從底座上拔出控制器，調節小板上的電位器到要求位置即可。（如果面板上的
黃燈始終亮著或在點火之前就亮啟，則需要進行重新的設定。測量的實際火焰
監測電流應當比設定值至少高出3uA。）把控制器裝回底座，擰緊螺栓。
3
六、事故分析與處理
１、注意事項：
●嚴禁帶電操作！在檢修時一定要切斷電源！
●只有專業人士才可以對事故進行分析處理。
●請不要擅自撕下上面的標簽，否則保修失效，擅自維修和接線錯誤造成設備損
壞，例如：將電源接入輸出端，導致燃氣閥開啟和設備的損壞等由于用戶使用
不當造成設備損壞不屬于保修范疇。
●遠傳復位必須由專業人士完成，且要有人員在現場監測要復位的燒嘴。
２、處理事故
如果出現系統故障，燒嘴控制器會自動關閉燃氣閥，面板上的事故報警紅燈會
亮啟。請依據下列所述排除故障。
檢查事故發生的原因并處理，處理完畢后再對整個系統進行全面檢查是否有其
它故障，檢查無誤后，按復位按鈕，燒嘴控制器會重新啟動一次。如果控制器仍
然沒有重新啟動，拆下整個設備，返回制造商檢查處理。
事故現象可能原因處理辦法
啟動→沒有
點火火花→
紅燈亮
點火電壓太低
使用點火電壓≥5KV 的點火變壓器-采用單電極方式，請使用
點火變壓器COFI 或TRE
點火電纜過長縮短點火電纜到1m(最長不超過5 m)
點火電極和燒嘴頭之間的距離過大調整電極和燒嘴頭之間的距離，最大不超過2m m
點火電纜和電極接頭接觸不好重新確定電纜和電極接頭的連接
點火電纜接地檢查電纜安裝，擦拭點火電極
點火變壓器沒有接在10#端子上檢查點火變壓器是否接在10#端子上，供電電壓是否正常
啟動→ 沒有
燃氣→ 紅燈
亮
燃氣控制閥沒有開啟檢查燃氣閥的供電電壓
管線中沒有空氣，例如：管線安裝
后長時間沒有使用
吹掃管線并重復復位幾次
啟動→ 沒有
燃氣，沒有點
火→ 紅燈沒
有亮
給點火變壓器或燃氣閥的輸出短接
檢查接線（建議：如發現給燃氣閥的輸出端被短接，燒嘴控
制器應返回制造商檢查處理。否則：更換，3.15A，有延遲，
H 型保險絲。并進行安全性操作檢查。（附后）。
4
說明：
１、對安全性操作進行檢查
●關閉手閥
●啟動燒嘴控制器數次，檢查其是否能夠正常工作
●如果燒嘴控制器無法正常工作，請返回制造商檢查修理。
注意：如果沒有進行此項測試，燒嘴控制器出現故障時，燃氣閥門可能會保持開
啟狀態，造成燃氣的泄漏有的危險！
２、進行火焰監測電流測試時，請使用絕緣探針測量火焰監測電流，以免觸電！
IES258 燒嘴控制器無需日常的維護。
事故現象可能原因處理辦法
啟動→燒嘴點燃
→黃燈沒有亮
測量火焰的監測電流低于設定值
●火焰監測電流的設定值過高。
●由于電極絕緣套上有結碳，結焦，灰塵或水份，火焰監
測電極短路。
●火焰電離監測電極的位置沒有放在火焰的根部。
●燃氣/空氣比例不正確。
●由于燃氣壓力或空氣壓力過高，火焰沒有和燒嘴頭接觸。
●燒嘴或控制器沒有正確接地。
●火焰監測電纜短接或斷路。
●UV 紫外線火焰監測管臟，無法檢測到火焰.
●電極材質問題,更換電極.
啟動→黃燈和紅燈
亮啟→控制器沒有
工作
測量火焰的監測電流，如果測量
值比設定值高，雖然燒嘴沒有點
燃，燒嘴控制器依然誤認為有火
焰信號反饋。
UV 紫外線火焰監測器的感光管的使用壽命（10,000 小時）
已到。更換UV 感光管。詳見UV 紫外線火焰監測器的操
作說明。
UV 紫外線火焰監測管臟，無法檢測到火焰。
在所有故障均已確
定并排除且實施復
位后，燒嘴控制器仍
無法啟動
拆下整個設備請制造商檢查處理
5
七、接線圖：(引腳說明:1:火線,2:零線,3:工作允許,4:遠程復位,5:檢測線,6:UV 電源,7:
檢測地線,8.9:故障報報警,10:打火輸出,11.12:電磁閥,13.14:燃燒指示)
