機械式三輥對稱卷板機

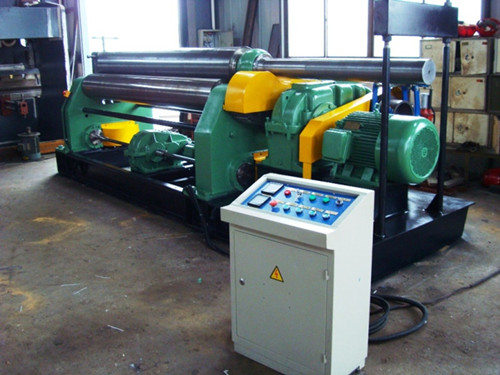

底部圖片為機械式三輥卷板機標配和帶卷錐裝置，僅供參考。

機械式三輥對稱卷板機概述

機械式三輥對稱卷板機結構形式為三輥對稱式，上輥在兩下輥中央對稱位置通過錐齒輪傳動作垂直升降運動，通過主減速機的末級齒輪帶動兩下輥齒輪嚙合作旋轉運動，為卷制板材提供扭矩。規格平整的塑性金屬板通過卷板機的三根工作輥(二根下輥、一根上輥)之間，借助上輥的下壓及下輥的旋轉運動，使金屬板經過多道次連續彎曲，產生永久性的塑性變形，卷制成所需要的園筒、錐筒或它們的一部分。機械式三輥卷板機缺點是板材端部需借助其它設備進行預彎。

機械式三輥對稱卷板機技術參數

規格型號	最大厚度 mm	最大寬度 mm	屈服極限 MPa		卷板速度 m/min		滿載最小直徑mm		上輥直徑 mm		下輥直徑 mm	下輥中心距 mm		主電機功率 kw	備注
W11-6×1500		6	1500	245	7.16	380		180	170	210	4	/
W11-6×2000		6	2000	245	7.16	380		180	170	210	5.5
W11-6×2500		6	2500	245	7.16	500		190	170	260	5.5
W11-6×3200		6	3200	245	6.46	500		240	200	310	7.5
W11-8×2000		8	2000	245	7.16	450		190	170	260	7.5
W11-8×2500		8	2500	245	6.46	500		240	200	310	11
W11-12×2000		12	2000	245	6.46	500		240	200	310	11
W11-12×2500		12	2500	245	5	750		280	240	360	11
W11-12×3000		12	3000	245	5	650		280	240	360	11
W11-16×2000		16	2500	245	5	750		280	240	360	11
W11-16×2500		16	2500	245	5	750		330	240	360	11
W11-16×3000		16	3000	245	5	900		340	280	440	11
W11-20×2000		20	2000	245	5	750		280	240	440	11
W11-20×2500		20	2500	245	5	850		340	280	490	15
W11-25×2000		25	2000	245	5	850		340	280	490	22
W11-25×2500		25	2500	245	4.5	900		380	300	600	30
W11-30×2000		30	2000	245	4.5	900		380	300	600	30
W11-30×2500		30	2500	245	4.3	1100		460	380	600	37
W11-30×3000		30	3000	245	5	1200		480	400	600	37
W11-30×3200		30	3200	245	5	1200		500	400	600	37
W11-40×2000		40	2000	245	5	1200		480	400	600	37
W11-40×2500		40	2500	245	5	1400		500	400	600	37
W11-40×3000		40	3000	245	4.37	1600		500	400	350	45
W11-50×3000		50	3000	245	4	2000		600	480	700	60
W11-60×3000		60	3000	245	4	2000		700	560	800	75

主配套件供方

主減速機：泰隆
主電機：恒力
軸承：瓦軸
低壓電器：西門子

如果您有特殊要求或更高級配置與我們電話商談。

機械式三輥對稱卷板機結構說明

工作部分

工作部分由上輥裝置、下輥裝置、上輥壓下裝置、平衡裝置、翻倒部分、機架及底座等組成；
1)上輥裝置上輥裝置由上輥、軸承座、SF-2復合軸承等組成。材質45＃鋼；
2)下輥裝置(45#) 下輥裝置由下輥、下輥輸入齒輪、SF-2復合軸承等組成。材質45＃鋼；
3)上輥壓下裝置上輥壓下裝置由電機、減速機、蝸輪蝸桿機構、絲桿螺母升降機構等組成；
4)平衡裝置平衡裝置由支座、螺桿、調節螺母等組成；
5)翻倒部分翻倒部分由倒框、手柄、轉銷等組成；
6)機架及底座機架為焊接件，底座為焊接件，退火去應力處理。

主傳動部分

主傳動部分由主電機、主減速機、聯軸接、輸出齒輪等組成。

電控部分

電控部分由控制柜、行程控制裝置等組成。

機械式三輥對稱卷板機結構特點

采用電氣集中控制，操縱簡單方便。
采用整體底盤，方便了安裝與調試。

機械式三輥對稱卷板機執行標準

JB/T8796—1998 《卷板機精度》
JB/T8797—1998 《中小型三輥卷板機型式和基本參數》
JB/T9971—1999 《彎管機，三輥卷板機噪聲極限》
GB/T522601—1996 《工業機械電氣設備第一部分通用技術條件》

三輥卷板機和四輥卷板機兩大類型是金屬板材彎曲，滾圓，校正等整形機械，廣泛適用于造船、鍋爐、航空、水電、裝璜、金屬結構等諸行業，我廠生產的卷板機系列產品規格齊全、品種多樣、結構合理、技術先進。為客戶提供滿意的產品。

一、機械型三輥卷板機，用于將鋼板卷成圓筒形。

上輥壓下由電機經減速機、傳動輥、蝸輪蚋桿副、絲桿螺母副傳遞動力。卷制傳動通過主電機經主減速機、開式齒輪帶動下輥旋轉，并成為卷板時的主動輥。由于下輥的標高不變，所以便于進料和操作。

二、主體結構

設備主體結構是由上輥裝置及壓下裝置、下輥裝置、主傳動裝置、翻倒裝置、左右側機架和底座組成。

3-1、上輥裝置及壓下裝置

上輥裝置由上輥、上輥軸承座等組成。

上輥材質為45#鋼鍛件，調質處理HB245-285，上輥兩端軸承座安置滑動軸承。

上輥滑動軸承采用SF-2復合材料。

壓下裝置由副電機提供動力，通過減速機、蝸輪蝸桿、絲桿螺母機械傳遞扭矩，帶動上輥上下移動。蝸輪、螺母材質為鋅基合金ZA27；蝸桿材質為45#鍛件，調質處理HB245-285。

3-2、下輥裝置

下輥裝置由下輥、下輥軸承座、下輥開式齒輪、下輥滑動軸承等組成。下輥為主動輥，通過主傳動輸出齒輪、下輥開式齒輪、傳動扭矩下輥。

下輥材質為45#鋼鍛件，調質處理HB245-285；下輥齒輪材質為45#鋼，調質處理HB245-285，齒面高頻淬火處理HRC45-50。

下輥滑動軸承采用SF-2復合材料。

3-3、主傳動裝置

主傳動裝置由主電機、齒輪減速機、制動器等組成。

3-4、翻倒裝置

翻倒裝置由倒頭架、插銷等組成。

3-5、左右側機架、底座

左右側機架、底座為鋼板焊接件，焊后振動時效處理。

四、電氣控制系統

設備申控系統由電控柜、操作控制臺。動力電源380V/50HZ。主開關具有短路保護和主電機的過載保護功能。電機制正反轉由交流接觸器控制；強電控制元器件包括斷路器、熔斷器、接觸器、熱繼電器、按鈕、開關、指示燈等。

為了保護操作和設備的安全在設備各運動件終端都安有限位開關以及在固定側機架高有急停按鈕。

控制柜上設有完成制品卷制過程全部控制按鈕、指示燈等，以對整機的操作控制及各工作狀態控制
