該機屬于液壓型三輥卷板機，用于常溫狀態下將板材卷成圓筒形、圓弧形、圓錐形。

上輥可以垂直移動、水平移動。

預彎通過上輥水平移動，使上輥相對于下輥呈非對稱位置來實現。

滾圓時通過電動機、減速機帶動兩下輥進行。

由于下輥的標高不變，所以便于進料和操作。

翻倒架采用液壓翻倒。

上輥垂直位移采用液壓傳動，水平移動采用機械傳動。

采用PLC可編程顯示器控制。

提供詳細的電氣原理圖，電氣走線嚴格按圖紙進行，每根連線兩端的號碼須清晰完整，線端子排上應貼有與連線號碼相同的線號標記，而且應在電器配線圖及原理圖作相應的標記；

設備使用的電氣件全部采用名牌企業優質產品，電氣保護器件(如電流繼電器、空氣開關等)在安裝前必須嚴格測試，并保證運行可靠。

設備使用的液壓元件采用名牌產品。設備運行平穩、控制靈活、無卡阻、漏油和異常噪音。

二、  主要技術參數

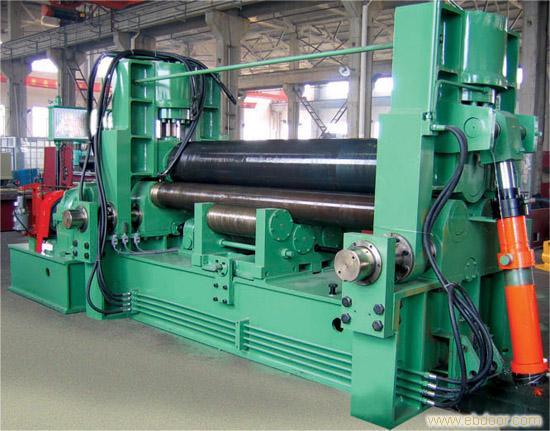

設備標準型號：W11S-40×3200液壓上輥萬能三輥卷板機

三、主體結構

設備主體結構是由上輥裝置、下輥及上輥水平移動裝置、托輥裝置、主傳動裝置、翻倒裝置、左右側機架、底盤和平衡裝置等組成。

上輥裝置

上輥裝置由主油缸、上輥軸承座、上輥、雙列調心軸承等組成。

兩主油缸缸體、活塞桿均為鋼鍛件；缸筒內表面壓光處理，活塞桿表面鍍硬Cr；密封件采用Yx型密封圈。利用無桿腔工作提供卷制板材所需的加壓力。

兩主油缸提供卷制板材所需的加壓力，主油缸工作壓力為19.5 MPa。

上輥兩端軸承座安置雙列調心軸承。雙列調心軸承采用低速、重載的調心滾子軸承。

上輥呈鼓形，設計時以上輥最大加壓力的負荷系數0.7均布載荷來預置補償上輥受力變形撓度。

上輥材質為合金鋼42CrMo，粗加工后調質處理，HB220~260，精加工后中頻淬火HRC40-45，按照JB/ZG4289-86軋輥鋼標準，剛度符合(1/700~1/1000)L    L—指兩側機架中心線之間距離。

(上輥裝置)

下輥及水平移動裝置

下輥裝置由下輥、下輥軸承座、下輥輸入齒輪、下輥滑動軸承等組成。

下輥材質為45#，粗加工后調質處理，HB220~260，精加工后中頻淬火HRC40-45，按照JB/ZG4289-86軋輥鋼標準，剛度符合(1/700~1/1000)L    L—指兩側機架中心線之間距離。

下輥滑動軸承選用SF-2自潤滑復合材料。

水平移動裝置由水平移動電機提供動力，通過蝸輪蝸桿箱、絲桿絲母機構帶動上輥裝置水平移動，實現板材的非對稱卷制。

(下輥及水平移動裝置)

托輥裝置

托輥裝置由托輥、螺母絲桿機構、斜楔機構、托輥電機等組成。

托輥材質為45#鋼，輥子表面硬度低于下輥輥子的表面硬度，且表面車削螺旋槽，有效防止了下輥的氧化皮、雜質損壞下輥的工作表面。

托輥共一組每組四根，可根據卷制板材規格的負荷大小，通過托輥電機進行上下調節。

每根托輥兩端均裝有調心滾柱軸承，托輥使用壽命更長。

主傳動裝置

主傳動裝置由主電機、聯軸器、減速箱、電液推桿制動器等組成，減速機輸出齒輪驅動兩只下輥齒輪。

主傳動可以正反轉，為板材的卷制提供卷制扭矩。

翻倒裝置

翻倒裝置由滑枕、翻倒油缸等組成。

翻倒油缸活塞桿鍍鉻處理。

翻倒裝置的翻倒，便于制品沿輥子軸向方向取出。

(翻倒裝置)

固定、翻倒側機架、底盤

固定、翻倒側機架、底盤為鋼板焊接件，焊后去應力處理。

底盤為整體框架結構，剛性好，不需要地基承受卷板負荷，只要承受設備自重，只需挖一個小坑放置翻倒油缸，特別適用于移動作業。

四、液壓系統

總體概述

液壓系統由齒輪泵、閥組、流體連接件、液壓輔件等組成。

液壓閥選用疊加閥系列，管路布置簡潔、維護調試方便。

液壓系統管線需經過酸洗，清洗后方可安裝。

系統由三種回路組成，超壓保護及壓力調節回路、同步回路、速度回路組成。

壓力調節回路通過主溢流閥調節系統工作壓力。系統工作壓力19.5MPa。

同步回路通過分流節流閥對上輥的上升、下降粗步分流同步，節流閥進行上、下調節；位移傳感器檢測，上輥同步的定位精度±0.20mm。

速度回路控制翻倒側機器的翻倒、復位，通過節流閥進行回路節流速度的調節。

各種保護

上輥的上升、下降分別有溢流閥作壓力極限保護。

五、電氣控制系統

總體概述

設備電控系統由電控柜、操作控制臺、手持按鈕盒組成。

系統主要技術指標

系統工作電壓為380V/50Hz；

環境溫度為-5℃~45℃；

控制電路采用PLC可編程控制器系統，繼電器少，動作可靠，壽命長。

控制柜上設有完成制品卷制過程全部控制按鈕、指示燈、可編程顯示器等，以對整機的卷制工作狀態監視、操作控制。

各種保護

各電機均有相應的斷路器作過電流短路保護；

各電機均有相應的熱繼電器作過負荷保護；

上輥水平移動、托輥升降均有相應的限位開關作極限保護；

翻倒缸的翻倒、復位分別設有上、下限位開關極限保護；

總電源斷路器有分勵脫扣器，在操作臺及手提按鈕盒均有“急�！卑粹o以遠程切斷總電源。

各種互鎖

翻倒架充分的復位后，上輥升降、前后移動、下輥正反轉等動作方可進行（“翻倒架復位”以限位開關作檢測）；

上輥位于上位時，上輥水平移動、翻倒側單獨下降不可進行（“上輥上位” 限位開關作檢測）；

上輥壓力繼電器工作壓力大于1/3P時，上輥不可前后移動（壓力繼電器作檢測）。

故障指示

下輥電機、水平移動電機過載時，故障指示燈提示；

PLC發生故障時，故障指示燈提示。

六、數控系統(經濟型)

本系統采用了旋轉編碼器，配以高可靠性的工業控制器，組成了一個性能可靠，實時性強的控制系統。數控系統具有卷制過程的實時監控、數據傳輸和斷電記憶等功能，人機界面以中文顯示直觀明了。

顯示器屏幕上顯示上輥主油缸上下的位移量(Yg、Yf)、上輥水平移動量(X)、托輥的調整量(H)

工業控制器PLC根據自動檢測上輥兩端位置并控制，保證同步精度±0.15mm。位移傳感器位移分辨率為0.05mm，顯示精度為±0.05mm。

具備故障自動診斷功能。

七、上輥萬能式卷板機技術特色

1、鼓形上輥，下輥下部托輥配合調節，提高高精度的制品直線度

采用鼓形上輥，上輥鼓形預置量一般為輥子均布載荷的70%來預置；較小直徑的下輥，下輥的下部有上下可調節的托輥支撐。根據卷制制品的負荷，調節下輥下部的托輥，大大提高了制品的直線度。
