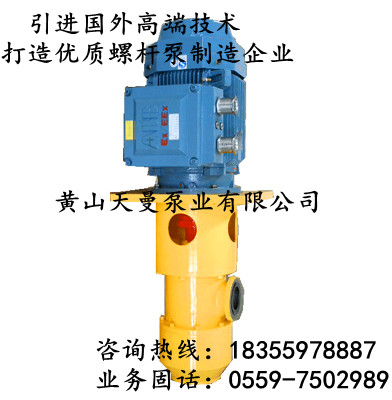

HSJ浸沒式三螺桿泵
一．產品介紹：
HSJ系列浸沒式三螺桿泵是本公司根據市場需求，專門為潤滑設備開發的一種節省空間,泵頭部分插入液壓油箱,只有驅動電機部分是安裝在油箱上面的一種新型三螺桿泵裝置,體積小、噪音低、效率高、壽命長的潤滑油輸送產品，按照GB/T10886-2002設計生產。
二．主要應用領域
HSJ浸沒式三螺桿泵應用在潤滑設備上，主要應用在水電行業、汽輪機、水輪機調速器裝置,油源裝置等行業。
三． 性能特點
1. 自吸能力強，可輸送具有潤滑性且不含固體顆粒的液體介質。
2. 結構緊湊，不需用同步齒輪傳動，機械效率高；
3. 噪聲振動小，性能穩定，使用壽命長，維護方便；
4. 特別設有儲油裝置，可在二次啟動時免去加油的麻煩；
5. 具有多種聯結結構形式，便于設計選型；
6. 泵出口通徑DN50mm（含50mm）以下，其進出油口聯接形式采用圓柱管螺紋，DN50mm以上則采用法蘭聯接。
四.HSJ浸沒式三螺桿泵的工作原理：
浸沒式三螺桿泵，其組成包括泵體、襯套、主動螺桿、從動螺桿，泵體具有位于其下部的低壓腔和位于其上部的高壓腔，低壓腔的下端具有吸油口，高壓腔的一側具有出油口，低壓腔中具有一個與主動螺桿下端對應的儲油槽，該儲油槽的一側槽壁為低壓腔的內壁，另一側槽壁的上端低于低壓腔的上端而高于襯套的下端，該儲油槽的底部位于主動螺桿的下端與吸油口之間。儲油槽的設計使得浸沒式三螺桿泵的內腔底部對應主動螺桿的下端始終有一定的油存量，保證很長時間不工作的泵再次啟動時都能在螺桿間形成密封腔，在泵內腔形成真空，正常抽上輸送油。
主權利要求：
浸沒式三螺桿泵，其組成包括泵體、襯套、主動螺桿、從動螺桿，泵體具有位于其下部的低壓腔和位于其上部的高壓腔，低壓腔的下端具有吸油口，高壓腔的一側具有出油口，其特征是低壓腔中具有一個與主動螺桿下端對應的儲油槽，該儲油槽的一側槽壁為低壓腔的內壁，另一側槽壁的上端低于低壓腔的上端而高于襯套的下端，該儲油槽的底部位于主動螺桿的下端與吸油口之間。
注：同一規格而螺旋升角不同的螺桿泵型號，其外形安裝尺寸一般是一樣的，而流量是不同的。在相同工況條件下，如：介質、溫度、黏度、螺桿的材質加工工藝精度等相同，螺旋升角小的型號，形成壓力的能力更好，但是流量就比螺旋升角大的型號小。反之，螺旋升角大的，泵的流量就比螺旋升角小的泵就要大，但是泵形成壓力的能力就相對較弱。
如下表相應對比顯示：(相對的工況條件相同的情況下比較)
螺旋升角大小 |
形成壓力的能力 |
形成流量的能力 |
驅動所需軸功率 |
大 |
形成壓力相對弱 |
相對流量大些 |
軸功率大 |
小 |
形成壓力相對強 |
相對流量小些 |
軸功率小 |
四．基本性能參數
序號 |
公稱流量 （L/min） |
公稱壓力 （MPa） |
螺桿泵型號 |
配 套 電 機 |
|
規格 |
功率 |
||||
1 |
40 |
1 |
HSJ40-46 |
Y100L1-4 |
2.2 |
2 |
63 |
1 |
HSJ80-42 |
Y100L2-4 |
3 |
3 |
80 |
1 |
HSJ80-46 |
Y100L2-4 |
3 |
4 |
100 |
1 |
HSJ120-42 |
Y132S-4 |
5.5 |
5 |
125 |
1 |
HSJ120-46 |
Y132S-4 |
5.5 |
6 |
160 |
1 |
HSJ210-40 |
Y132M-4 |
7.5 |
7 |
200 |
1 |
HSJ210-46 |
Y132M-4 |
7.5 |
8 |
250 |
1 |
HSJ280-46 |
Y160M-4 |
11 |
9 |
315 |
1 |
HSJ440-36 |
Y160M-4 |
11 |
10 |
350 |
1 |
HSJ440-40 |
Y160M-4 |
11 |
11 |
400 |
1 |
HSJ440-46 |
Y160L-4 |
15 |
12 |
500 |
1 |
HSJ660-40 |
Y160L-4 |
15 |
13 |
630 |
1 |
HSJ660-46 |
Y180M-4 |
18.5 |
用戶選定泵后進行基礎施工設計所需泵與電機的機組配套尺寸，請向我公司索取。
●訂貨時請提供以下數據
●泵的額定工作流量Q
●泵的進口壓力（或真空度）P1
●泵的額定出口壓力P2
●介質工作溫度T
●工作溫度下介質的粘度v
●介質的特性
●配套要求：過濾器，進出口配對法蘭，機械密封，聯軸器等
