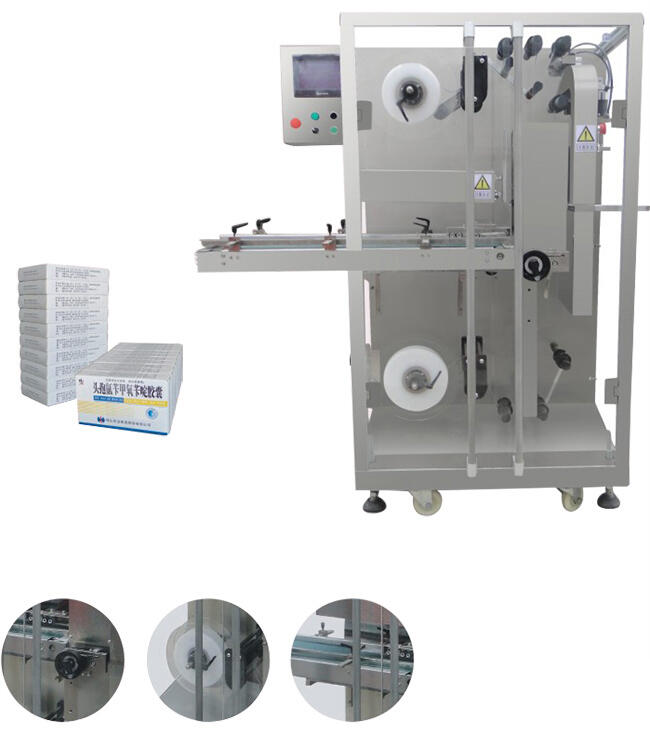

依利達K170B全自動薄膜捆扎包裝機是代替熱收縮的新型包裝產品，利用普通薄膜（PE）進行疊加包裝、捆扎成型（用多個單盒產品用薄膜帶組合捆包），外觀簡單整齊，節約原材料，深得廣大藥廠、食品廠認可。以上眾多系列產品能滿足不同行業的需求，廣泛適用于醫藥、藥品、醫療保健、日用化工、飲料、食品、乳制品、煙草、五金等行業。包裝機以其設計新穎，結構合理，性能穩定可靠、封切準確，包裝效果好，長久耐用，并具有節能功效等特點而贏得了廣大用戶的信賴和好評。

K170B全自動薄膜捆扎包裝機包裝方案

一、 設計依據：

1.包裝形式：裹條式；

2.單盒包裝物尺寸：長：80-200，寬：40-145，高：12-30mm；

 包裝后尺寸：長：80-200，寬：40-145，高：60-245mm（客戶提供具體包裝方式后再定佳范圍）；

3.包裝方式： 1排×10層, 1排×5層,2排×5層；

4.設備采用標準配置（帶觸摸屏）；

5.包裝材料：PE單片膜；

6.包裝材料規格：厚度：0.05mm，寬度：30-40mm。

二、 可行性方案：

1. 設備選型：K170B全自動薄膜捆扎包裝機。

2.  生產流程：輸送→碼垛→前推→捆扎。

3. 設備結構特點：

a． 封切機采用先進的熱封熱切技術，封合質量穩定，封切刀使用壽命長。

b. 輸送機采用電子調速電機，可保證與裝盒機匹配的速度。

c. 封切刀采用獨特的形狀焊接。封切機構采用新技術革新，無需高溫膠布，比其他廠家節省耗材，而且封切更穩定牢固（按每卷高溫膠布150元計算，每班每周需消耗一卷，每臺一年可節約5000-7500元）。

d.  加熱管采用耐高溫的不銹鋼管，具備良好的絕緣性能，并經久耐用。

e.  設備采用不銹鋼材質，PLC控制，實現全過程自動化。

f．上推氣缸隱藏式結構。疊加部分采用螺桿調節，捆緊部分增加上下剎車氣缸。設備外觀更完美，操作更方便，性能更穩定。

4. 電器配置：

a) 氣動元件采用臺灣亞的克產品。

電器元件采用國外進口或國內名牌產品，如溫控器采用廈門宇電產品，PLC、光電開關采用歐姆龍產品，輸送、送膜電機采用寧波中大產品，觸摸屏采用維綸產品。

5. 技術參數：

b) 設備外型尺寸：長1420×寬750×高1550mm（參考尺寸，以后工程師圖紙為準）。

c) 封切機：電壓：220V，50HZ；額定功率：800w；氣源壓力：0.5-0.7Mpa.

封切刀溫度調節范圍：室溫—250度可調。

包裝速度：每分鐘12--20包。

6.質量保證：包裝物應能保證切斷利索，縫合牢固，滿足連續生產的需要。
