不銹鋼蝸輪伸縮蝶閥_SD343H蝸輪傳動法蘭式伸縮蝶閥

產品價格：￥100（人民幣）

規格：SD343H

發貨地：上海

品牌：

最小起訂量：1只

QQ洽談點擊詢價進入商鋪

上海滬達閥門有限公司

免費會員

會員級別：

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：上海滬達閥門有限公司

聯系人：呂經理（先生）

聯系手機：

固定電話：

企業郵箱：931498932@qq.com

聯系地址：上海市奉賢區光明工業園區

郵編：200331

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

一、SD343H蝸輪傳動法蘭式伸縮蝶閥用途及特點；
伸縮蝶閥適用于溫度 ≤ 80 ℃ ，公稱壓力 ≤ 1．6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。

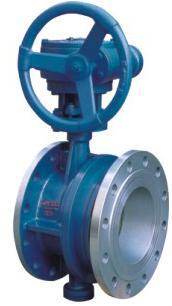

二、SD343H蝸輪傳動法蘭式伸縮蝶閥技術圖片：

三、SD343H蝸輪傳動法蘭式伸縮蝶閥連接尺寸：

公稱通徑 DN		外形尺寸(參考值)							法蘭尺寸和螺栓孔尺寸(標準值)
公稱通徑 DN		H	H1	設計最大長度	設計最小長度	設計長度 L	A	B	O．6MPa				1．OMPa				1.6MPa
毫米	英寸	H	H1	設計最大長度	設計最小長度	設計長度 L	A	B	D	D1	D2	n．d	D	D1	D2	n．d	D	D1	D2	n-d
50	2	80	309	169	142	150	180	200	140	110	88	4.14	165	125	99	4-18	165	125	99	4-18
65	21/2	95	337	186	159	170	180	200	160	130	108	4.14	185	145	118	4-18	185	145	118	4-18
80	3	98	347	194	167	180	180	200	190	150	124	4.18	200	160	132	8-18	200	160	132	8-18
100	4	114	373	219	188	190	180	200	210	170	144	4.18	220	180	156	8-18	220	180	156	8-18
125	5	128	405	225	195	200	180	200	240	200	174	8.18	250	210	184	8-18	250	210	184	8-18
150	6	139	440	240	205	210	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	174	612	259	219	230	400	425	320	280	254	8-8	340	295	266	8-22	340	295	266	12-22
250	10	215	693	384	239	250	400	425	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	245	747	309	259	270	450	560	440	395	363	12-22	445	400	370	12-22	460	410	370	12.26
350	14	270	802	328	275	290	450	560	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	16	305	991	347	287	310	535	580	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	325	1037	378	318	330	535	580	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	360	1127	399	339	350	535	580	645	600	568	16-22	670	620	582	20-26	715	650	609	20-33
600	24	445	1377	430	362	390	570	660	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	505	1496	469	399	430	750	550	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	560	1584	529	454	470	750	550	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	630	1676	569	494	510	750	550	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	680	1760	608	534	550	900	750	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	795	2018	720	614	630	1000	925	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	56	900	2363	747	665	710	1000	925	1620	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	64	1100	2723	850	745	790	1000	925	1820	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	72	1124	2844	920	820	870	1100	980	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	80	1292	3127	1010	900	950	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62

四、SD343H蝸輪傳動法蘭式伸縮蝶閥安裝使用注意事項：

1、伸縮蝶閥在安裝前必須平放，切勿隨意磕碰。
2、伸縮蝶閥出廠時結構長度為最小長度，安裝時，拉至安裝長度(即設計長度)。
3、當管道問長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮閥，以免損壞伸縮閥。
4、伸縮蝶閥可在任意位置安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出
(見圖1)，支架的支承力按下列公式計算，運行時嚴禁將支架卸掉。
F>π/4三PS·DN·(kgf)
式中： PS-管道試驗壓力，DN-管道直徑
5、伸縮蝶閥不做溫度補償時，只做安裝更換、維修閥門方便用時，可用通螺栓限位，對稱夾緊伸縮蝶閥以防止伸縮管拉出(見圖 2)，損壞伸縮蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力，按上公式進行計算，運行時限位螺栓晉嚴禁卸掉 (螺栓另配)
6、管道施工現場嚴禁隨意拆卸解體伸縮蝶閥。
7、本伸縮蝶閥，加工精細，配合嚴密，請勿在現場隨意反復拉長壓短伸縮蝶閥。管道安裝時，要求伸縮閥兩端管道必須同心，管道上的兩法蘭面要求平行。
8、法蘭固定螺栓應對稱緊固，請勿單邊強行緊固法蘭固定螺栓。
9、伸縮管安裝在閥門后。
10、伸縮閥伸縮部分

五、SD343H蝸輪傳動法蘭式伸縮蝶閥訂貨說明：

訂貨須知

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式⑨密封形式⑩是否帶附件以便我們的為您正確選型。

2、如有特殊要求時請在訂購產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
