本系統是專為破碎健全生產領域涉及的一款優秀的數字監控產品。它結合了IT領域各項新技術，具有監控、錄像、預覽和回放、報警等功能。

（11）、除塵系統：

 本系統為選配系統，需配置時應說明，并提出具體的環保指標后確定除塵方式。

產品的售后服務保障  一、產品用途：

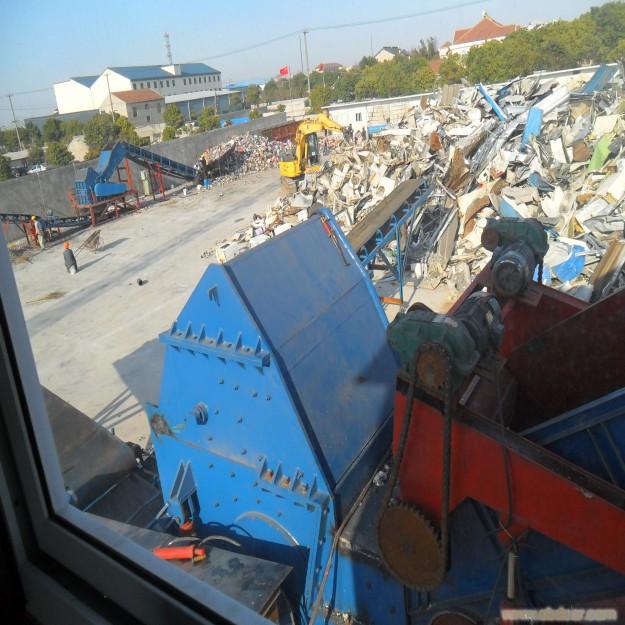

本生產線主要用于加工廢車體、馬口鐵類、家電制品、自行車、空罐等下等廢屑使之成為上級的制鋼原料。通過本機不斷粉碎、除去涂膜、提高體積比重、投電爐中防止爆炸、在一定情況下提升溶解率等。

二、處理對象:

1、廢車體（除去引擎、減速箱、輪胎等）；破碎線破碎廢車體時需分解成不大于600 mm×600 mm的方塊；

2、馬口鐵類（易拉罐等）

3、家電制品（除去馬達、壓縮機、軸類等）；

4、自行車、卡車圍欄及相似的生活廢料；

5、空罐（洗凈除去稀料、涂料等）

6、其他廢鋼（如密度不大于0.65噸/m³的打包塊）

7、厚度≤6 mm的鋼板、型鋼、鋼制結構件；

三、不適合的破碎物品:

1、危險物：

  (1) 密封的容器、導管等；

  (2) 可能引起爆炸、火災等物品；

2、2、廢車等；

  (1)、乘用車以外的主體；

  (2)、變換機、差速齒輪、輪胎；

  (3)、密閉式的高壓儲氣罐（液壓氣瓶等）；

  (4)、需用閘刀式剪切機等切斷的大重量物件150 kg以上

3、3、其他

  (1)、鐵塊10 kg以上；

  (2)、鋼板6 mm以上20 kg以上；

  (3)、型鋼、鋼軌；

  (4)、導管6.5 mm厚×:Φ250×500L

  (5)、電線、鋼絲、鋼線

  (6)、軸類

  (7)、馬達、交換機、壓縮器

四、設備的綜合技術參數：

1、主機的技術參數

（1）、壓軸溜槽，液壓驅動

 溜槽采用重型型鋼焊接架體，傾斜角度35度，溜槽表面襯有耐磨合金襯板溜  槽寬度與主機進料口相等；壓輥軸采用優質耐磨合金鋼,可根據主機承載負荷大小調解進料口大�。�

（2）、破碎機主機:

機體采用高強度鋼板焊接，在磨損大的區域采用耐磨的加厚鋼板，可打開 維修；可根據主機承載負荷大小調解進料口大��；排料口采用高錳鑄鋼件，能夠在 正常操作下長期使用而不變形，并抵抗爆炸帶來的沖擊；頂部出料口可增加出料產量；頂部異物排料門可將無法破碎的物料排出，從而保護設備安全；頂部異物排料門可將無法破碎的物料排出，從而保護設備安全；

轉子和錘頭

轉子軸材質：整體鍛造合金，轉盤刃口堆焊耐磨合金；

錘頭材質：鑄造高錳合鋼，打擊錘頭和擠壓錘頭交雜使用；

傳動軸和拔銷器,主機轉子與主軸之間采用十字萬向軸連接；

十字軸與電機之間采用主軸連接；

拔銷器用于主軸、十字軸間聯軸器的拆卸；

主電機、高壓控制系統

電源規格：高壓電機10KV，低壓電機電機380V（可根據當地電網配置）

同步轉速：600轉/分，防護等級IP44，F級絕緣

效率94.3%，功率因數0.80

（用戶需根據當地電網及供電局的要求自行配置功率補償柜）

液壓系統

用于以下液壓油缸的工作；

 1)  異物排料門液壓油缸；

 2)  破碎機舉升液壓油缸；

 3)  液壓溜槽的液壓馬達和壓緊油缸；

 4)  拔銷器油缸

2、輔機的技術參數

（1）、鏈板式上料輸送機

 鏈板采用鋼板焊接結構，減速機傳動，重型加強結構主機框架

主機參數：Parameter    輸送速度0-18 m/min 可調         數量：1臺

有料送料寬度：120 mm,1600 mm,2200 mm,2500 mm 根據主機配置輸送傾角：20

（2）、初級振動給料機

重型加強結構主機框架，振動電機傳動，橡膠復合彈簧減震；

數量：1套

（3）、出料皮帶式輸送機

重型加工結構，減速機傳動，槽式結構；

                                                  數量：1套

（4）、非磁性料皮帶式輸送機

重型加強結構，減速機傳動，槽式結構；

                                                  數量：1套

                                                  Amount:1SET

（5）、磁性料皮帶輸送機

重型加工結構，減速機傳動，槽式結構；

                                                  數量：1套

                                                  Amount:1SET

600KW以下破碎線不配置本輸送機。

（6）、上置永磁性磁選滾筒  Top-installed magnetic drum

型號RCY-SX120(適合1000 mm帶寬)        滾筒直徑：Φ1200 mm

型號RCY-SX100(適合800 mm帶寬)         滾筒直徑：Φ1000 mm

磁場強度：800高斯       磁力張角及可調范圍：120度/30度

（7）、旋轉出料皮帶式輸送機

重型加強結構，減速機傳動，槽式結構，輸送線速度：54.2米/分

               數量：1套

（8）、懸掛式除鐵器

型號：RCYK-C100T1 (適合1000 mm帶寬)     數量：1套

      RCYK-C8T1(適合800 mm帶寬)         數量：1套

磁場強度：1100高斯

（9）、噴淋水裝置

用途：用于破碎時的降塵，冷卻，以及發生意外時滅火；

噴水量：約25-30升/噸廢鋼；噴淋水泵：2臺（其中一臺備用，意外時2泵同時工作）；

噴淋程序：由PLC根據收到的破碎機轉子信號來控制噴水水泵的高停，具體噴水量由主機的負荷自行控制，同時可手動調節；

包括內容：控制臺、水泵、水管和水箱、噴淋頭等，滿足儲水和送水的需要。

優點：隨著廢鋼的進入，噴淋頭將水量自然散開，隨著廢鋼破碎時的高溫對水分的蒸發，沒有污水的產生，因此不會產生環保問題。

（10）、電視監控系統

六、

1、產品的保證期為壹年，終年提供有償服務。在質量保證期內的如因質量問題供方免費提供。

2、易損件因正常磨損或損壞、供需雙方可以簽訂配套協議，供方將按優惠價供貨。如因需方自行采購造成的設備或部件損壞不再保修范圍內，供方將酌情收費。

3、設備在運轉300小時內，供方免費提供技術人員現場服務和指導工作，需方提供住宿、伙食和短途差旅費等（住宿、伙食不少于80天/人標準）。
