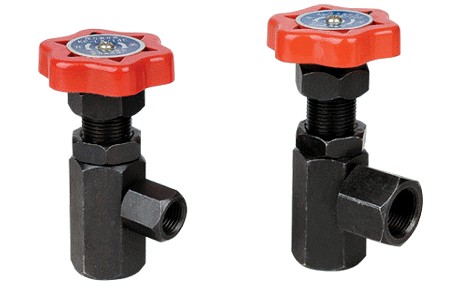

KF型壓力表開關
概述
KF型壓力表開關是小型的截止閥或節流閥，主要用于切斷壓力表和油路的連接，或調節開口度大小起著阻止作用，減輕壓力表急劇跳動，防止損壞，也可作一般的小流量的截止閥或節流閥使用。壓力油接口有內、外螺紋連接式。
型號說明
①名稱代號：壓力表開關
②連接形式：L－（內）螺紋連接
③公稱通徑：8mm
④壓力表街頭螺紋：M12×1.25、M14×1.5、M20×1.5、M30×2
⑤壓力等級：E-31.5MPa
工作壓力：31.5MPa
3.技術參數
開啟壓力：0.04～0.4MPa
適用介質：礦物油、水－乙二醇和乳化液
介質溫度：-20℃～+65℃
4.外形尺寸
型號（Model） |
DN(mm) |
S |
H |
壓力表直徑D |
壓力表中心與壓力表開關手柄中心距離 |
KF-L8/12E |
M12×1.25 |
27 |
31 |
60 |
53+22 |
KF-L8/14E |
M14×1.5 |
27 |
38 |
60 |
53+22 |
KF-L8/20E |
M20×1.5 |
27 |
38 |
100、150 |
87+22、110+22 |
KF-L8/30E |
M30×1.5 |
38 |
48 |
260 |
162+22 |
KF-L8/E |
間接連接 |
27 |
36 |
Z1/4c通過管路連接 |
|
5.定貨說明
5.1 訂貨時須寫明型號代號全稱，如：工作壓力31.5MPa，公稱通徑8mm，壓力表接頭螺紋M14×1.5的壓力表開關：KF-L8/M14×1.5E
5.2 如對此壓力表開關有特殊要求時，請同本企業商洽。
5.3 本企業保留設計更改權，對修改不另行通知。
