一，技術參數
技術規格 |
單位 |

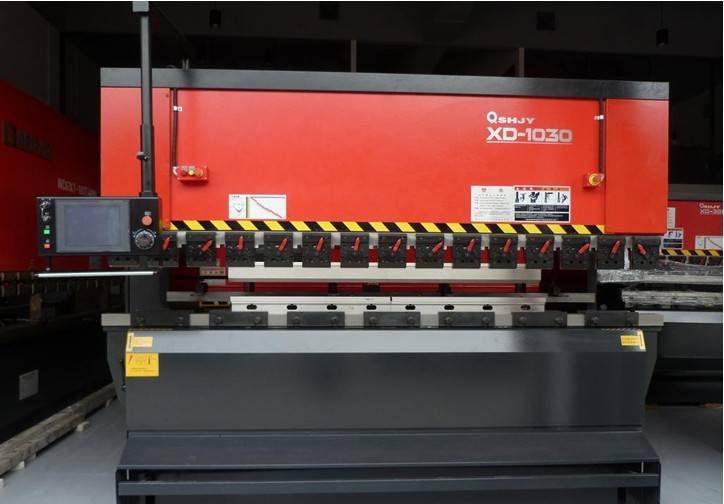

XD-1030 |
|
公稱力 |
kN |
1000 |
|
工作臺長度 |
mm |
3000 |
|
立柱間距離 |
mm |
2550 |
|
喉口深度 |
mm |
400-410 |
|
工作臺(滑塊)行程 |
mm |
100-103 |
|
最大開口高度 |
mm |
370-375 |
|
最大裝模高度 |
mm |
250-255 |
|
|
接近速度 |
mm/s |
37-47 |
下工作臺行程速度 |
折彎速度 |
7.5-9.2 |
|
|
返回速度 |
47-66 |
|
油缸數 |
個 |
3 |
|
主電機功率 |
kW |
7.5 |
|
機器精度 |
滑塊重復精度 |
mm |
≤±0.01 |
滑塊定位精度 |
mm |
≤±0.02 |
|
后擋料重復定位精度 |
mm |
≤±0.02 |
|
工作直線度 |
mm |
0.3/m |
|
折彎角度誤差 |
° |
<±30 |
|
機器重量 |
kg |
6500 |
|
機器外形尺寸（長*寬*高） |
mm |
3410*1560*2300 |
|
油箱容量 |
L |
70 |
|
二，功能介紹：
1， 采用液壓下傳動，具有安全性，操作性，可靠性。
2， 采用剛性機械同步，滾動導軌，保持上，下工作臺面平衡度。
3， 上工作臺配有斜鍥式撓度補償裝置，提高加工精度。
4， 上下模均采用整體淬火，上模形式為標準上模，下模采用雙槽模，中間板采用快速夾緊裝置。
5， 后擋料腳帶有刻度顯示，調節方便，靈活，精度高。
6， 液壓裝置的油路簡化，無漏油，保養，點檢方便。
7， 采用腳踏開關，可任意控制下工作臺，或做中間停止，使對線折彎等容易方便。
8， 控制系統采用專業數控系統NC9或NC10，帶有觸摸式線控方向盤，電子手輪控制微調上下�？趯�及后擋料微調。
三、產品特性描述：
序號 |
主要特長 |
介紹 |
1 |
壓壓裝置 |
液壓系統的回路非常的簡化，很好的避免了漏油發生，保養、維護也很方便。 |
2 |
液壓主缸 |
液壓主缸設置于機臺的中軸部，加壓時上下機臺（臺面）間產生的歪率差被抑制在最小值，故加工精度高。 |
3 |
下部臺面 |
下部機臺的中軸部裝設有滾輪導動配件，此滾輪導動配件兼具強勁滑動面并沿油壓主缸兩側面做上下運動，故上下臺面的平行度能正確保持。 |
4 |
下限裝置 |
下限裝置是提升作業效率的裝置，下部臺面的行程可簡單的做必要之最小設定。其次，工件的折曲角度可簡單的用轉盤操作來無階段變化，亦具備上限設備裝置。 |
5 |
腳踏桿 |
依踩腳踏桿之增減，可任意控制下部臺面速度，或做中間停止，方便對線折彎。 |
6 |
模具安裝及中心校正 |
由上部臺面的中間板與下部臺面的下模座，即可簡單進行模具安裝、中心校正。 |
7 |
數控操作 |
專業觸摸屏，帶電子手輪控制及產品編程，簡單、快捷。 |
四、產品優缺點對比
序號 |
對比內容 |
備注 |
||
1 |
傳動方式 |
下傳動 |
油缸在底部（中間一只主油缸，其兩側各一只輔油缸，共三只油缸） |
較好保證工件的直線度、角度，維修方便。 |
上傳動 |
油缸在上部（二只油缸位于機床兩側） |
維修不方便 |
||
2 |
液壓方式 |
下傳動 |
一個方向（向上） |
故障較低，平衡點靠在機械擋塊上。 |
上傳動 |
兩個方向（向上、向下） |
平衡點要抖動，故障率高。 |
||
3 |
機械安裝 |
下傳動 |
不需要做基礎 |
節約時間、降低成本 |
上傳動 |
要做基礎 |
|
||
4 |
工作臺面 |
下傳動 |
窄 |
適應多角度折彎 |
五，機床主要配置
序號 |
主要配置 |
制造商 |
備注 |
1 |
油泵 |
德國福伊特公司或日本不二越（NACHI） |
|
2 |
密封件 |
日本NOK公司 |
|
3 |
油管（高壓軟管） |
臺灣制造 |
|
4 |
閥 |
中國制造 |
|
5 |
后擋料總成 |
中國制造 |
|
6 |
數控系統（包括電氣箱） |
NC9觸摸屏專業數控系統 |
|
7 |
伺服電機 |
三菱，松下 |
|
