產品概述

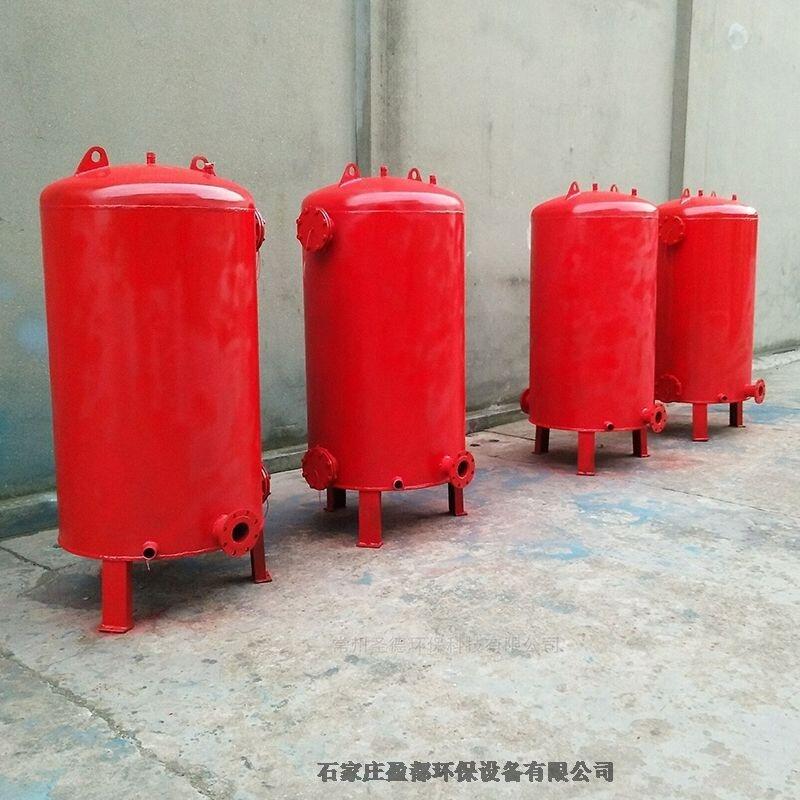

泵前真空引水罐是一種水泵吸水輔助設備，也稱為真空罐、引水筒、自動引水裝置。它屬于負壓密閉罐體，串聯在泵前吸水管上，使水泵吸水口由負壓吸水變為正壓吸水。應用引水罐，可節省了真空泵、氣水分離罐和吸水管底閥。

工作原理
水泵啟動之前，先向筒內充水，當充到水位不再上升時，罐體內存在少量常壓空氣。水泵啟動后，筒內水位逐漸下降，使筒內空氣壓力逐漸降低而形成負壓，水源的水在大氣壓力下則通過吸水管逐漸上升，當筒內水位降至一定位置時，吸水管內則完全充滿了水，繼而這個吸水系統就進入了運轉狀態，筒內的空氣隨著運行時間的延續，以氣泡形式被水帶到筒外，而達到正常運轉狀態。這樣，就將水泵的負壓吸水變成了正壓吸水。

產品特點
采用引水筒吸水系統。不僅改變了水泵吸水工況，而且還有以下優點：
1、設備簡單，節省投資。與真空泵引水系統相比，可節省真空泵與氣水分離罐，吸水管也不必裝底閥，既節省工程費用，而且操作方便，占地面積也小。
2、設置有手動加水口，備用加水口及水位顯示，設計合理，運行維護方便。
3、使水泵由負壓吸水變成了正壓吸水，使用效果好，運行可靠，并避免了由底閥漏水而影響水泵正常運轉的缺點。

使用注意事項
1．整個吸水系統須嚴密不漏氣
2．盡量減小吸水管阻力，吸水管直徑應不小于水泵吸水口直徑。
3．盡量減小吸水高度，在保證水泵能充滿水的情況下，盡量降低引水筒的高度。
4．引水罐宜安裝在靠近水源的地方，減小引水罐吸水管的長度。
5．引水罐的容積宜大不宜小，決不允許小于設計容積，以保證其吸水能力。
6．安裝時候，注意進出水口不能裝反。sldlll
