BHG1系列礦用隔爆型高壓電纜接線盒使用說明書
1,范圍
本標準規定了供用戶了解產品,正確搬運,安裝,使用和維護的要求及內容。
2,執行標準
接線盒執行GB3836.1～3-2000和MT/T946-2005《煤礦用增安型高壓電纜接線盒》和Q/GD001-2008《礦用隔爆型高壓電纜接線盒》標準。
3,概述
3.1 接線盒適用于具有爆炸性氣體（甲烷）和煤塵混合物的煤礦井下采煤掘進巷道中連接電力電纜電路接線之用。
3.2 產品型號含義

3.4 防爆標志：“ExdI”
3.5 防爆型式：礦用隔爆型
4,工作條件
接線盒適于下列工作環境：

1.
   海拔高度不超過1000m；
2. 環境氣壓（86～110）kpa；
3. 環境溫度(—20～＋40)℃；
4. 空氣相對濕度不大于98%（＋25℃時）；
5. 具有甲烷煤塵爆炸性混合物的煤礦井下；
6. 無顯著搖動和劇烈沖擊振動的環境；
7. 在無破壞金屬及絕緣的氣體和蒸氣的環境中；
8. 污染等級：3級；
9. 安裝類別：Ⅲ類。

5,結構 BHG1-400/10KV-2T礦用高壓接線盒 BHG1-400/10KV-2T高壓接線盒 BHG1-400/10KV-2T防爆高壓接線盒

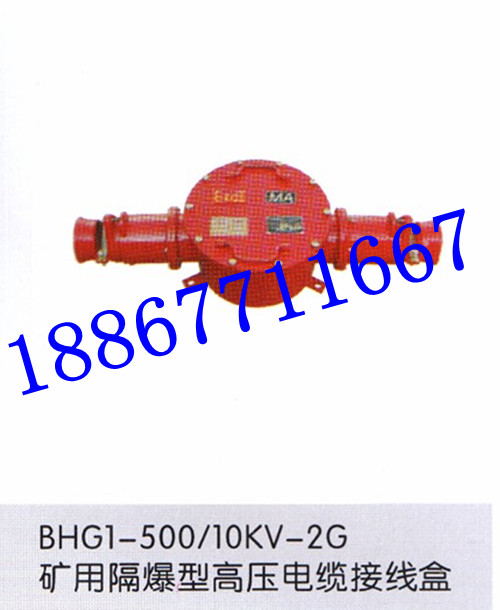

該接線盒是由殼體,蓋和接線瓷座組成（見圖1）。用于防止電纜拔脫的壓板設計成帶有弧形溝槽的鑄件,提高了壓線的可靠性。瓷座選用了性能優良高壓電瓷粉燒制而成,具有較強的絕緣性能。接線盒內部帶電體之間的電氣間隙,爬電距離均符合標準要求。

BHG1-200/10-2,BHG1-400/10-3（2） BHG1-400（315,200）/6-3（2）外形圖
6,主要參數
接線盒的主要參數見表1。
表1

型號	額定電壓 （kV）	額定電流 （A）	電器間隙 （mm）	爬電 距離（mm）	電纜外徑 （mm）	控制線路 額定電壓	控制線路 額定電流
BHG1-400(315,200)/6-3(2)	6	200,315,400	60	80	φ68～φ78	127V	5A
BHG1-200/10-2	10	200	100	125	φ68～φ78	127V	5A
BHG1-400/10-3(2)	10	400	100	125	φ68～φ78	127V	5A
外形尺寸及重量
外形尺寸mm					重量kg
BHG1-400(315,200)/6-2	856X552X220				60
BHG1-400(315,200)/6-3	885X400X220				70
BHG1-400（200）/10-2	906X420X256				70
BHG1-400/10-3	876X562X256				80
工頻耐壓
電壓等級kV			工頻耐受電壓kV
7.2			23
12			30
0.127			2

注：工頻耐壓試驗歷時1min應無擊穿和閃絡現象。
