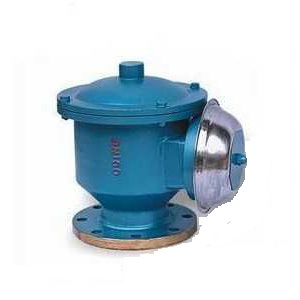

ZFQ-1防爆阻火呼吸閥
產品詳情：
產品名稱：防爆阻火呼吸閥
產品型號：ZFQ-1
產品特點：
ZFQ-1型防爆阻火呼吸閥該產品集阻火器與呼吸閥為一體，其新穎的結構為國內首創。它是石化儲罐必備的新型安全設備，其最大優點是阻火呼吸性能好，重量輕，維修方便。該產品適用于儲存內點低于28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐使用，它在 -35 ℃ -60 ℃的溫度環境中正常工作。
性能及特點：
1、殼體選用鑄鋼和鋁合金，耐腐蝕性好
2、波紋阻火層采用不銹鋼材料，阻火性能好，耐腐蝕性能好
3、結構簡單，易檢修，安全方便
維護與保養：
1、為了呼吸閥使用安全，應在 3-6 個月內定期將波紋阻火層拆下，清洗干凈，保證阻火層上每個孔暢通，防止堵塞，確保安全正常使用
2、定期檢查通風氣正、負閥盤動作是否靈活，導桿及閥盤接觸密封面有無損壞，如有損壞應立即調換
3、在檢查維護重新安裝時，應保證閥內各結合面嚴密配合，閥盤升降靈活
4、新閥啟用時，應安裝前清除閥盤間的防震物，否則呼吸閥將失靈
防爆阻火呼吸閥主要技術參數：
|
A級正壓 |
355Pa 36毫米水柱 |
|
負壓 |
295Pa 30毫米水柱 |
|
B級正壓 |
980Pa 100毫米水柱 |
|
負壓 |
295Pa 30毫米水柱 |
|
C級正壓 |
1765Pa 180毫米水柱 |
|
負壓 |
295Pa 30毫米水柱 |
防爆阻火呼吸閥零部件材料：
|
閥體材料 |
碳鋼WCB、不銹鋼304、316、鋁合金 |
|
正壓閥盤材料 |
不銹鋼304、316、鋁合金 |
|
負壓閥盤材料 |
不銹鋼304、316、四氟PTFE |
|
環境溫度℃ |
-30~60 |
|
操作壓力 Pa |
-295~98000 -30mmH2O~+10000mmH2O |
防爆阻火呼吸閥主要外形連接尺寸：
國標法蘭連接外形尺寸： GB、JB
|
規格 |
安裝尺寸（mm） |
||||
|
D1 |
D |
D3 |
H |
M-h |
|
|
DN50 |
110 |
140 |
160 |
255 |
4×12 |
|
DN100 |
170 |
205 |
235 |
480 |
4×16 |
|
DN150 |
225 |
260 |
295 |
547 |
8×16 |
|
DN200 |
280 |
315 |
355 |
658 |
8×16 |
|
DN250 |
335 |
370 |
420 |
705 |
12×16 |
美標法蘭連接尺寸：ANSI、API、ASME 可供JIS標準
|
規格 |
安裝尺寸（mm） |
||||
|
D1 |
D |
D3 |
H |
M-h |
|
|
2" |
120.5 |
152 |
160 |
255 |
4×19 |
|
4" |
190.5 |
229 |
265 |
290 |
8×19 |
|
6" |
241.5 |
254 |
305 |
330 |
8×22 |
|
8" |
298.5 |
343 |
355 |
350 |
8×22 |
|
10" |
362 |
406 |
420 |
400 |
12×25 |
