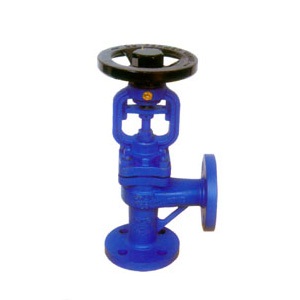

WJ44H德標直角式波紋管截止閥產品詳情：
產品名稱：德標直角式波紋管截止閥
產品型號：WJ44H
產品特點：
1、產品結構合理、密封可靠、性能優良、造型美觀
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能
4、雙重密封，性能更可靠
5、閥桿升降位置指示，更直觀
6、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要
德標直角式波紋管截止閥應用范圍：
WJ44H德標直角式波紋管截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
德標直角式波紋管截止閥技術規范：
|
結構形式 |
BB-BG-OS & Y |
|
驅動方式 |
手動 |
|
電動 |
|
|
設計標準 |
DIN3356 |
|
結構長度 |
DIN3202 |
|
連接法蘭 |
DIN2543-2545 |
|
試驗和檢驗 |
DIN3230 |
德標直角式波紋管截止閥性能規范：
|
公稱壓力（MPa） |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用溫度(℃) |
使用介質 |
|
1.6 |
2.4 |
1.76 |
≤350℃ |
水、蒸汽、油品等 |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
||
|
6.4 |
9.6 |
7.04 |
德標直角式波紋管截止閥主要零件材料：
|
序號 |
名稱 |
材質 |
|
1 |
閥體 |
GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 |
|
2 |
閥瓣 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
3 |
軸銷 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
4 |
閥桿 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
5 |
波紋管組件 |
1Cr18Ni9Ti、304、316 |
|
6 |
閥蓋 |
GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 |
|
7 |
填料 |
柔性石墨 |
|
8 |
填料壓蓋 |
GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 |
|
9 |
閥桿螺母 |
WCB、QT400-18 |
|
10 |
手輪 |
銅合金 |
|
11 |
雙頭螺栓 |
ASTM A193-B7、A320-B8、A193-B8M |
|
12 |
六角螺母 |
ASTM A194-2H、A194-8、A194-8M |
|
13 |
墊片 |
柔性石墨+不銹鋼 |
德標直角式波紋管截止閥主要外形尺寸：
|
型號 |
WJ44H-16 |
||||||||||||||
|
壓力等級 |
PN16 |
||||||||||||||
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
166 |
166 |
172 |
175 |
193 |
195 |
213 |
227 |
294 |
325 |
355 |
440 |
580 |
620 |
785 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量（kg） |
4 |
5 |
6 |
10 |
13 |
18 |
25 |
30 |
40 |
50 |
100 |
180 |
300 |
450 |
670 |
