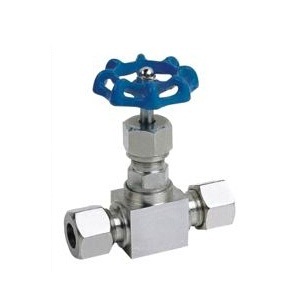

J91W卡套式針型閥產品詳情：
產品名稱：卡套式針型閥
產品型號：J91W
產品特點：
1. 制造標準：GB/T12224-2005 JB/T7747-1995
2. 連接形式：卡套式
3. 結構特征：錐面密封，活動閥瓣
4. 閥門檢驗及試驗：GB/T13927-1992
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-40℃～+350℃
7. 適用介質：水，油，氣等腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…
卡套式針型閥主要零件材料 ：
|
序號 |
零件名稱 |
材質 |
|
1 |
卡套 |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
連接螺母 |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
閥體 |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
閥蓋墊片 |
紫銅PTFE RTFE |
|
5 |
閥蓋 |
20# A105 SS304 SS304L SS316 SS316L |
|
6 |
填料墊 |
PTFE 柔性石墨、金屬盤根 |
|
7 |
填料 |
PTFE 柔性石墨 |
|
8 |
填料壓蓋 |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
鎖緊螺母 |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
閥桿 |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
手輪 |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
帶帽螺母 |
20# A105 SS304 SS304L SS316 SS316L |
卡套式針型閥主要外形尺寸：
|
D0 |
L |
H |
D1 |
|
?8 |
38 |
92 |
?70 |
|
?10 |
38 |
92 |
?70 |
|
?12 |
39 |
92 |
?70 |
|
?14 |
40 |
94 |
?70 |
|
?18 |
42 |
100 |
?80 |
