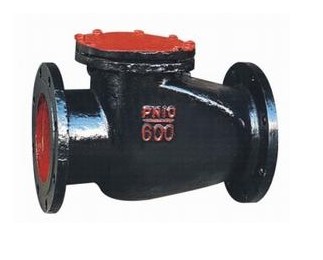

產品名稱：鑄鐵旋啟式止回閥
產品型號：H44T
產品特點：
鑄鐵旋啟式止回閥應用于工作溫度≤200℃的水、蒸汽介質的管路上，作防止介質逆流的單向啟閉用。升降止回閥閥瓣沿著通道中心線作升降運動，動作可靠，但流體阻力大，適用于較小口徑的場合，可分為直通式和立式兩種。直通升降式止回閥一般只能安裝在水平管路，而立式升降止回閥一般應安裝在垂直管路。旋啟式止回閥的閥瓣繞轉軸作旋轉運動，其流體一般小于升降式止回閥，它適用于較大口徑的場合。
鑄鐵旋啟式止回閥性能規范：
|
型號 |
公稱壓力 |
試驗壓力 |
工作溫度℃ |
應用介質 |
|
|
強度（水）MPa |
密封（水）MPa |
||||
|
H44T-10 |
1.0 |
1.5 |
1.1 |
≤120 |
水 |
鑄鐵旋啟式止回閥主要零件材料：
|
零件名稱 |
材料 |
|
閥體、閥蓋、閥瓣 |
灰鑄鐵 |
|
密封面 |
銅 |
|
墊片 |
石棉板 |
鑄鐵旋啟式止回閥外形尺寸和連接尺寸：
|
型號 |
公稱通徑DN（mm） |
尺寸（mm） |
重量（kg） |
||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
|||
|
H44T-10 |
40 |
200 |
145 |
110 |
85 |
18-3 |
4-18 |
114 |
10 |
|
50 |
230 |
160 |
125 |
100 |
20-3 |
4-18 |
128 |
14 |
|
|
65 |
290 |
180 |
145 |
120 |
20-3 |
4-18 |
129 |
18 |
|
|
80 |
310 |
195 |
160 |
135 |
22-3 |
4-18 |
152 |
26 |
|
|
100 |
350 |
215 |
180 |
155 |
22-3 |
8-18 |
159 |
30.5 |
|
|
125 |
400 |
245 |
210 |
185 |
24-3 |
8-18 |
188 |
48 |
|
|
150 |
480 |
280 |
240 |
210 |
24-3 |
8-23 |
224 |
66 |
|
|
200 |
495 |
335 |
295 |
265 |
26-3 |
26-3 |
252 |
95 |
|
|
250 |
622 |
398 |
350 |
320 |
28-3 |
28-3 |
285 |
142 |
|
|
300 |
698 |
440 |
400 |
368 |
28-4 |
28-4 |
351 |
200 |
|
