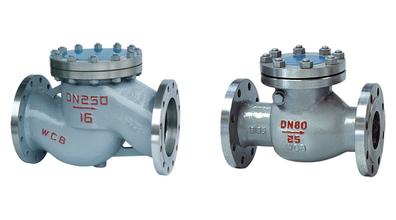

產品名稱：鑄鋼法蘭止回閥
產品型號：H41H/H44H
產品特點：
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
鑄鋼法蘭止回閥主要零件材料：
|
零件名稱 |
材料牌名 |
|||
|
閥體 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥蓋 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥瓣 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
銷軸 |
2Crl3 |
2Crl3 |
1Cr18Ni9Ti |
1Cr18Ni12MO2Ti |
|
墊片 |
石墨纏繞墊片 |
石墨纏繞墊片 |
聚四氟乙稀纏繞墊片 |
聚四氟乙稀纏繞墊片 |
鑄鋼法蘭止回閥型號性能規范：
|
公稱壓力 PN（MPa） |
殼體材料 |
試驗壓力(Mpa) |
|||||
|
WCB |
ZGCr5Mo(C5) |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
強度試驗 |
液體密封 |
氣體密封 |
|
|
1.6 |
H44H-16C |
H44Y-16I |
H44W-16P |
H44W-16R |
2.4 |
1.8 |
|
|
2.5 |
H44H-25 |
H44Y-25I |
H44W-25P |
H44W-25R |
3.8 |
2.8 |
|
|
4.0 |
H44H-40 |
H44Y-40I |
H44W-40P |
H44W-40R |
6.0 |
4.4 |
|
|
6.4 |
H44H-64 |
H44Y-64I |
H44W-64P |
H44W-64R |
9.6 |
7.1 |
|
|
10.0 |
H44H-100 |
H44Y-100I |
H44W-100P |
H44W-100R |
15.0 |
11.0 |
|
|
適用溫度 |
-29-425℃ |
≤550℃ |
-40-200℃ |
-40-200℃ |
超出溫度范圍，請訂貨時注明 |
||
|
適用介質 |
水蒸氣、油品等 |
水蒸氣、油品等 |
硝酸等 |
醋酸等 |
|||
鑄鋼法蘭止回閥連接尺寸和外形尺寸：
|
型號 |
公稱通徑 |
尺寸（mm） |
||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
Z-фd |
D0 |
H |
||
|
H44H-16C |
40 |
200 |
145 |
110 |
85 |
- |
16 |
4-ф18 |
160 |
150 |
|
50 |
230 |
160 |
125 |
100 |
- |
16 |
4-ф18 |
185 |
160 |
|
|
65 |
290 |
180 |
145 |
120 |
- |
18 |
4-ф18 |
215 |
175 |
|
|
80 |
310 |
195 |
160 |
135 |
- |
20 |
8-ф18 |
230 |
180 |
|
|
100 |
350 |
215 |
180 |
155 |
- |
20 |
8-ф18 |
260 |
210 |
|
|
125 |
400 |
245 |
210 |
185 |
- |
22 |
8-ф18 |
320 |
235 |
|
|
150 |
480 |
280 |
240 |
210 |
- |
24 |
8-ф23 |
350 |
250 |
|
|
200 |
550 |
335 |
295 |
265 |
- |
26 |
12-ф23 |
420 |
330 |
|
|
250 |
650 |
405 |
355 |
320 |
- |
30 |
12-ф25 |
480 |
380 |
|
|
300 |
750 |
460 |
410 |
375 |
- |
30 |
12-ф25 |
520 |
410 |
|
|
350 |
850 |
520 |
4870 |
435 |
- |
34 |
16-ф25 |
600 |
490 |
|
|
H44H-25 |
40 |
200 |
145 |
110 |
85 |
- |
18 |
4-ф18 |
160 |
150 |
|
50 |
230 |
160 |
125 |
100 |
- |
20 |
4-ф18 |
185 |
160 |
|
|
65 |
290 |
180 |
145 |
120 |
- |
22 |
8-ф18 |
215 |
175 |
|
|
80 |
310 |
195 |
160 |
135 |
- |
22 |
8-ф18 |
235 |
185 |
|
|
100 |
350 |
230 |
190 |
160 |
- |
24 |
8-ф23 |
270 |
220 |
|
|
125 |
400 |
270 |
220 |
188 |
- |
28 |
8-ф25 |
340 |
248 |
|
|
150 |
480 |
300 |
250 |
218 |
- |
30 |
8-ф25 |
375 |
276 |
|
|
200 |
550 |
360 |
310 |
278 |
- |
34 |
12-ф25 |
435 |
350 |
|
|
250 |
650 |
425 |
370 |
332 |
- |
36 |
12-ф30 |
515 |
410 |
|
|
300 |
750 |
485 |
430 |
390 |
- |
40 |
6-ф30 |
550 |
430 |
|
|
350 |
850 |
550 |
490 |
448 |
- |
44 |
16-ф34 |
620 |
466 |
|
|
H44H-40 |
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-ф18 |
- |
- |
|
50 |
230 |
160 |
125 |
100 |
88 |
20 |
4-ф18 |
185 |
169 |
|
