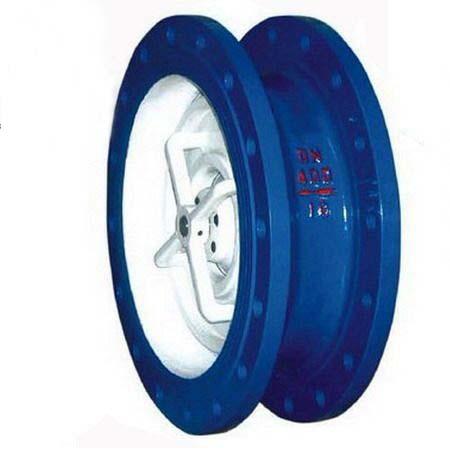

產品名稱：大口徑靜音式止回閥
產品型號：H42X/DRVZ
產品特點：
靜音止回閥采用符合水力學的輪廓設計，取得較佳的流線型水路，內部附有導流體的設計能保證最小的壓力損失。靜音式止回閥安裝于水泵出口處，可在水流倒流前先行快速關閉，避免產生水錘、水擊聲和破壞型沖擊，以達到靜音、防止倒流和保護設備的目的。廣泛用于給排水、消防、暖通、工業等系統。
大口徑靜音式止回閥主要技術參數:
公稱壓力：1.0～2.5MPa
公稱通經：300～1200mm
適用介質：水、油品、海水、污水
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598
大口徑靜音式止回閥主要零部件材料:
|
零件名稱 |
閥體 |
閥盤 |
軸承 |
彈簧 |
導流體 |
閥座 |
|
材質 |
GG25 |
ZQA19-4 |
ZQA19-4 |
SUS316 |
GG25 |
ZQA19-4 |
大口徑靜音式止回閥主要外形連接尺寸:
|
DN |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
L |
181 |
184 |
191 |
203 |
219 |
222 |
280 |
356 |
368 |
432 |
524 |
