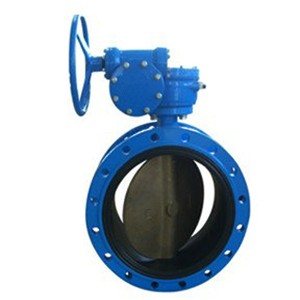

煙氣脫硫循環泵入口蝶閥 產品概述
煙氣脫硫循環泵入口蝶閥是用在石灰石-石膏煙氣脫硫系統中吸收塔內循環泵入口處，專為電廠脫硫脫硝工程而設計，充分考慮了脫硫漿液對閥門的腐蝕和磨損，保證閥板襯里是唯一能夠接觸到漿液的部件，而其他部件不被石灰石(或石灰膏)漿液腐蝕。因此，閥體和閥桿就不需要采用昂貴的合金(2205)材料，從而大大節約了成本。脫硫蝶閥獨特的閥座設計完全把閥體與流體介質隔開，與其他同類閥門比較，它有更佳的閥座牢固方式、就地更換閥座快捷、閥門保持零泄漏、且摩擦小。蝶閥閥板采用高性能合金(2205)材料，有效抵御漿液的腐蝕和磨損。
煙氣脫硫循環泵入口蝶閥 技術參數
|
公稱通徑 |
DN（mm） |
50～800 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
石灰水，石膏漿液。 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
|||
煙氣脫硫循環泵入口蝶閥 主要部件材料
|
零件名稱 |
材料 |
|
閥體 |
球墨鑄鐵、鑄鋼、、不銹鋼 |
|
蝶板 |
2505 2507 雙向不銹鋼 |
|
密封圈 |
NBR EPDM |
|
閥桿 |
2Cr13、不銹鋼 |
|
填料 |
O型圈、柔性石墨O |
煙氣脫硫循環泵入口蝶閥 主要連接和外形尺寸
公稱通徑 L D1 D z-φd H H0 A B
(DN)
50 43 125 165 4-18 63 315 180 65
65 46 145 185 4-18 70 330 180 65
80 46 160 200 8-18 83 390 245 72
100 52 180 220 8-18 105 431 245 72
125 56 210 250 8-18 115 455 245 72
150 56 240 285 8-22 137 626 355 93
200 60 295 340 8-22 164 720 350 93
250 68 350 395 12-22 206 800 550 350
300 78 400 445 12-22 230 860 600 350
350 78 460 505 16-22 248 883 600 350
400 102 515 565 16-26 289 972 600 350
450 114 565 615 20-26 320 1043 750 380
500 127 620 670 20-26 343 1098 750 380
600 154 725 780 20-30 413 1236 750 380
700 165 840 895 24-30 478 1431 750 380
800 190 950 1015 24-33 525 1488 750 380
煙氣脫硫循環泵入口蝶閥 產品訂貨須知
1 用戶已確定閥門類型和型號（尤其是非標準型號）時，用戶應正確說明其型號的含義和要求。
2 用戶應根據樣本所列產品型號進行訂貨，如對產品項目有特殊要求，請在訂單中說明：
(1) 煙氣脫硫循環泵入口蝶閥的口徑
(2)煙氣脫硫循環泵入口蝶閥的公稱壓力和實際工作壓力
(3)煙氣脫硫循環泵入口蝶閥的工作介質
(4煙氣脫硫循環泵入口蝶閥的工作溫度
(5)煙氣脫硫循環泵入口蝶閥的結構長度
(6)煙氣脫硫循環泵入口蝶閥的法蘭標準
(7)煙氣脫硫循環泵入口蝶閥的結構形式：如通道全通徑或縮徑﹑體蓋連接形式
(8)煙氣脫硫循環泵入口蝶閥壓力試驗檢驗標準﹑標識及其他要求
(9)煙氣脫硫循環泵入口蝶閥的連接形式（法蘭，對夾，焊接）。
(10)煙氣脫硫循環泵入口蝶閥的驅動方式（電動驅動，氣動驅動，渦輪驅動）
3 當閥門使用的場合非常重要或者環境比較復雜時，請盡量提供設計圖紙及詳細參數，由濰坊濰高閥門審核把關
