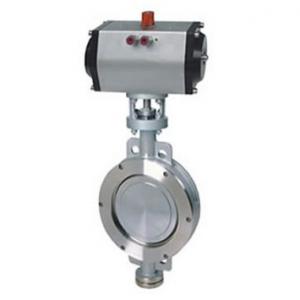

D673H氣動硬密封蝶閥 產品概述

D673H氣動硬密封蝶閥用途

D671氣動對夾式硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

D673H 氣動硬密封蝶閥特點

1、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

2、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．

4、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

D673H 氣動硬密封蝶閥執行機構

氣動硬密封蝶閥采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式

1、可在頂部、底部安裝手動操作機構。

2、齒輪式雙活塞，輸出力矩大，體積小。

3、齒條式連接可調節開啟角度、額定流量。

4、氣缸選用鋁金材料，重量輕、外形美觀。

5、IS05211標準連接為產品的安裝更換提供了方便。

6、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

根據不同控制和要求可選擇下列附件：

切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

調節型附件：電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

D673H 氣動硬密封蝶閥 技術參數

D673H 氣動硬密封蝶閥采用標準

D673H 氣動硬密封蝶閥技術參數
