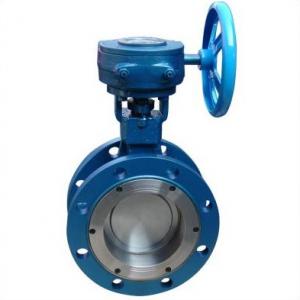

三偏心硬密封蝶閥 產品概述
三偏心硬密封蝶閥系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。三偏心硬密封蝶閥被廣泛地應用冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
三偏心硬密封蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等
三偏心硬密封蝶閥 技術參數
|
公稱通徑 |
DN（mm） |
50～2000 |
50～500 |
|||
|
公稱壓力 |
PN（MPa） |
0.6 |
1 |
1.6 |
2.5 |
4 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
6 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
滲漏率 |
<0.1×DNmm/s（符合GB/T13927-92標準） |
|||||
|
適用溫度 |
碳鋼：-29℃～425℃ 不銹鋼-40℃～600℃ |
|||||
|
適用介質 |
空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 |
|||||
|
驅動形式 |
蝸桿蝸輪傳動、氣傳動、電傳動 |
|||||
三偏心硬密封蝶閥 主要部件材料
|
材料 |
閥體、蝶板 |
WCB |
CF8/304 |
CF3M/316L |
|
閥桿 |
2Cr13 |
304 |
316L |
|
|
閥體密封面 |
堆焊 507 |
－ |
－ |
|
|
蝶板密封面 |
304＋柔性石墨 |
304＋柔性石墨 |
304＋柔性石墨 |
|
|
填料 |
柔性石墨 |
|
|
