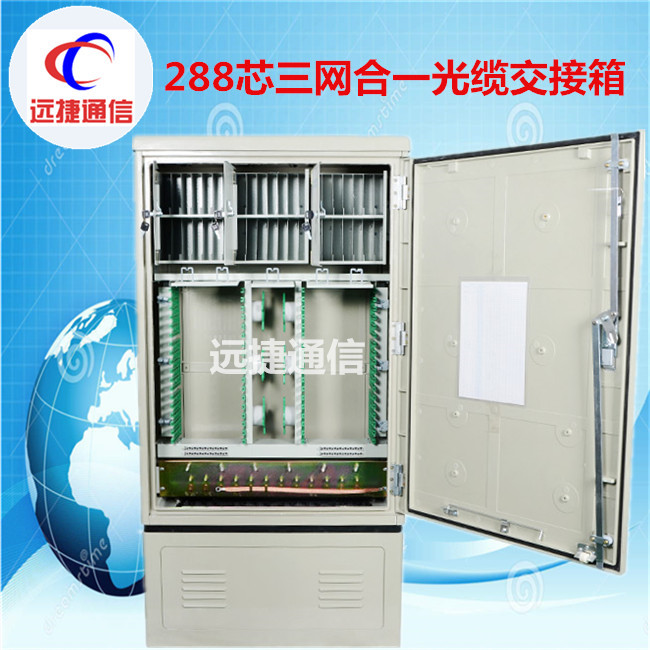

288芯三網合一光交箱使用說明
GXF05-VISC型傳統288芯三網合一光交箱、GXF05-VII型不銹鋼光纜交接箱、GXF05-VIII型三網合一光纜交接箱、GXF05-VIIIF型四網合一光纜交接箱、GXF05-VIIA型美化型光纜交接箱光纜交接箱（Cross Connecting Cabinet for Communication Optical Cable）
三網融合光纜交接箱288芯三網融合光交箱（共建共享光纜交接箱）「寧波遠捷通信科技有限公司」三網合一共建共享光纜交接箱|三網合一光纜交接箱|共建共享光纜交接箱|四網合一光纜交接箱|不銹鋼光纜交接箱|美化型光纜交接箱|免跳纖光纜交接箱|傳統光纜交接箱
GXF05型光纜交接箱滿足YD/T988-2007、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等國內標準及IEC 60529、 IEC 62134-1 、UL94等國際標準。
光纜接入網中主干光纜與配線光纜交接處的接口設備。結構主要由箱體、內部金工件、光纖活動連接器及備附件組成對光纖具有直接、跳接、盤繞、存儲、調節等功能，我公司還提優質其余搭配部件、比如：光纖光纜、光纖跳線、光纖適配器、MPO/MTP數據中心、光纖配線箱等，好選擇高質量達標的，這樣有利于通訊的傳輸，
288芯三網合一光交箱主要是用于光纜接入網中主干光纜與配線光纜交接處的接口設備。按材質分類 1.可分為IP65級不銹鋼和不飽和聚酯玻璃纖維增強材料（SMC）2.按運營商可分類，288芯光交箱（單網、三網合一、四網合一）主要幾種、3.按照使用場合不同，可分為室內型和室外型兩種，并可以落地、架空、壁掛安裝。4.按配接方式：可分直融與PCL盒式、插片式 。
288芯三網合一光交箱使用說明
288芯三網合一光交箱性能：
.功能要求：
浙江寧波市遠捷通信設備廠 (簡稱:遠捷通信)，遠捷是一家集研發、生產、銷售、服務為一體的專業制造通信設備、電子元件產品的民營企業。產業覆蓋了移動通信配套設備、光通信設備及器件、數據通信設備、寬帶接入通信設備、通信工程等領域。遠捷通信依憑先進的管理、完善的質保體系、強大的技術力量、雄厚的綜合實力和企業誠信，已成為中國移動、中國電信、中國聯通、中國鐵通及部分國外通信運營商的主要設備供應商，并廣泛應用于廣電、電力、郵政、軍事單位、、企事業單位等專網，同時為國內外主設備廠商提供配套產品。歷經幾年的發展，遠捷從低端通信產品制造業發展成為高科技產業。以擁有國內外先進水平的鈑金自動化加工數控設備、全自動噴涂流水線、光通信器件等生產設備，并配套齊全高精度檢測儀器，為產品提供了可靠的質量保證。遠捷精神： 始終堅持“品質、價格、服務”的企業方針，力爭百分百的用戶滿意和“團結、務實、開拓、創新”的企業精神，以先進技術和科學管理來提高工作效率。 遠捷宗旨： 客戶滿意、企業榮譽、產品質量。 遠捷目標： 創百年共為，在行業內處于地位，在客戶關系管理方面處于地位。遠捷定位： 品牌國際化，未來十年內在國內外享有一定度。 遠捷發展原則： 追求技術創新、流程完善、通路合作、欲求必達的工作目標，努力創造的企業形象、的工作環境、的企業管理、的客戶服務，與國內外用戶真誠合作!共同為了通信、共同發展、共創輝煌！
光纜交接箱是安裝在戶外的連接設備，對它根本的要求就是能夠抵受劇變的氣候和惡劣的工作環境。它要具有防水氣凝結、防水和防塵、防蟲害和鼠害、抗沖擊損壞能力強的特點。它必須能夠抵御比較惡劣的外環境。因此，箱體外側對防水、防潮、防塵、防撞擊損害、防蟲害鼠害等方面要求比較高；其內側對溫度、濕度控制要求十分高。按國際標準，這些項目高標準為IP66。但能達到該標準的箱體外殼并不多。目前國內使用的光纜交接箱箱體主要有：原裝德國KRONE箱體，箱體采用不飽和聚酯玻璃纖維增強材料（SMC），在防水、防潮、防撞擊損害方面有較好的性能。國內參照KRONE箱體的仿制品是以鐵質為主的金屬箱體（一般達到IP65標準）。對于金屬箱體，由于其在防水氣凝結方面的低劣性能，注定不會得到大量使用，并逐漸被淘汰。國內一些仿制品由于材料性能問題導致箱體在防水氣凝結和抗沖擊兩項性能上與引進德國的KRONE有較大差異，另外由于密封膠條抗老化性能較差，在防水、防塵兩項性能上表現也一般。當然在光纜交接箱安裝位置的外環境比較好時，降低性能要求，減少投資也是可以接受的。
通品光纜交接箱優勢：
*運用無跳接光交箱的設計理念，減少配纖適配器和跳纖，減少通信故障點和插損，提升網絡安全；
*解決光分路器的管理與擴容；
*配線區尾纖定長2米，且配備有序的尾纖管理中心，界面清晰；
*增加了光分單元，滿足光纖點對點，點對多點綜合發展需求；
*全面模塊設計，按需配置，應用靈活，降低成本；
288芯光交箱特點：
1交接箱具有配線、熔接、貯纖、調纖功能，有頑強地抗野外環境的性能，并能抵受劇烈的氣候變化和惡劣的工作環境，箱體密封性能良好，防護等級達IP65級要求。
2箱體可為前開門或前后開門，箱內有充足的布纖、貯纖空間，有足夠的繞線盤、掛線鉤，方便用戶操作。
模塊化設計，布局合理，功能多，密度大。
3采用防盜門鎖形，安全可靠，具有良好的防破壞功能。箱體有靈活的進出光纜結構和靈活的內連接結構。
4可采用FC、SC 、ST型適配器，適配器40°斜角，可避免弧光直射人眼。
5光纜加強芯根據客戶需要，也可采用光纜固定罩殼形式，適用于普通和帶狀光纜。
6箱體共有兩層地，一層為保護地，光纜加強芯與保護地相接。另一層為機架地，該兩層地之間互不相通，分別通過各自的接地線通向機房大地。
7在箱體內設有專門的光纜直通熔接區，兩端光纜在直通熔接區內連通。
8箱體底部高、空間大，便于光纜引入時有更大的曲率半徑，安裝操作施工方便。
9機架有良好的接地系統，機內塑料件采用阻燃材料。
1． 光纜固定與保護功能
應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2． 光纜終接功能
應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3．調線功能
通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4．光纜纖芯和尾纖的保護功能
光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5．容量
每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。
四、使用、維護
1、門鎖的使用方法：
1．1、開門： 把鑰匙尾端插入門鎖盤中間堵塞中，逆時針旋轉半圈，按下PUSH即可打開箱門。
2、光纜的引入
2.1光纜的引入在設備正面進行，設備底板有若干敲落孔，光纜引入時可將使用的孔敲開。
2.2 引入光纜后，用隨機附件中的密封膩子將光纜孔堵牢。
2.3 光纜引入后，對主干光纜，打開光纜分支盒，用喉箍將光纜固定可靠，再固定好加強芯，并在此將光纜開剝，開剝長度約2米，開剝后的纖芯分別用纖芯護管穿入保護, 再將光纜鎧裝層和加強芯分別引出接地。對配線光纜，可以直接上固定板用喉箍將其固定可靠，然后開剝、接地，去除松套管，套上纖芯護管。
2.4 主干與配線光纜纖芯分別從下橫梁左側孔穿入，在箱體左邊適當位置自下而上用尼龍扎帶依次固定，待進接續模塊的熔接蓋板。過路光纜纖芯則進右側盤纖板后面的過路纖存貯熔接裝置（翻轉開盤纖板后就是過路纖存貯熔接裝置）。
3.1 拉出一體化熔配托盤，扣開托盤上的保護蓋，卸下熔接蓋板；
3.2 按色譜順序將尾纖活動連接頭成端下層基座適配器相應端口，并將尾纖自然盤繞（注意：纖芯在所有轉彎處的曲率半徑不小于40mm）引至上熔接蓋板纜口；
3.3 蓋上熔接蓋板。
4、光纖的熔接
4.1 將箱體左側已固定的主干和配線光纖引入熔接蓋板，根據一體化托盤拉出的位置預留一定長度，以保證一體化托盤能輕松地推入，入口處用尼龍扎帶固定；
4.2 從熔接蓋板中間的纜孔處引入尾纖；
4.3 將尾纖和外纜纖芯一起在蓋板的外圈上整齊地盤繞、固定，將裸纖引入熔接芯片處進行熔接，熔接時，熔接點用熱縮套管熱縮保護，熔接完成后，蓋上保護蓋。
