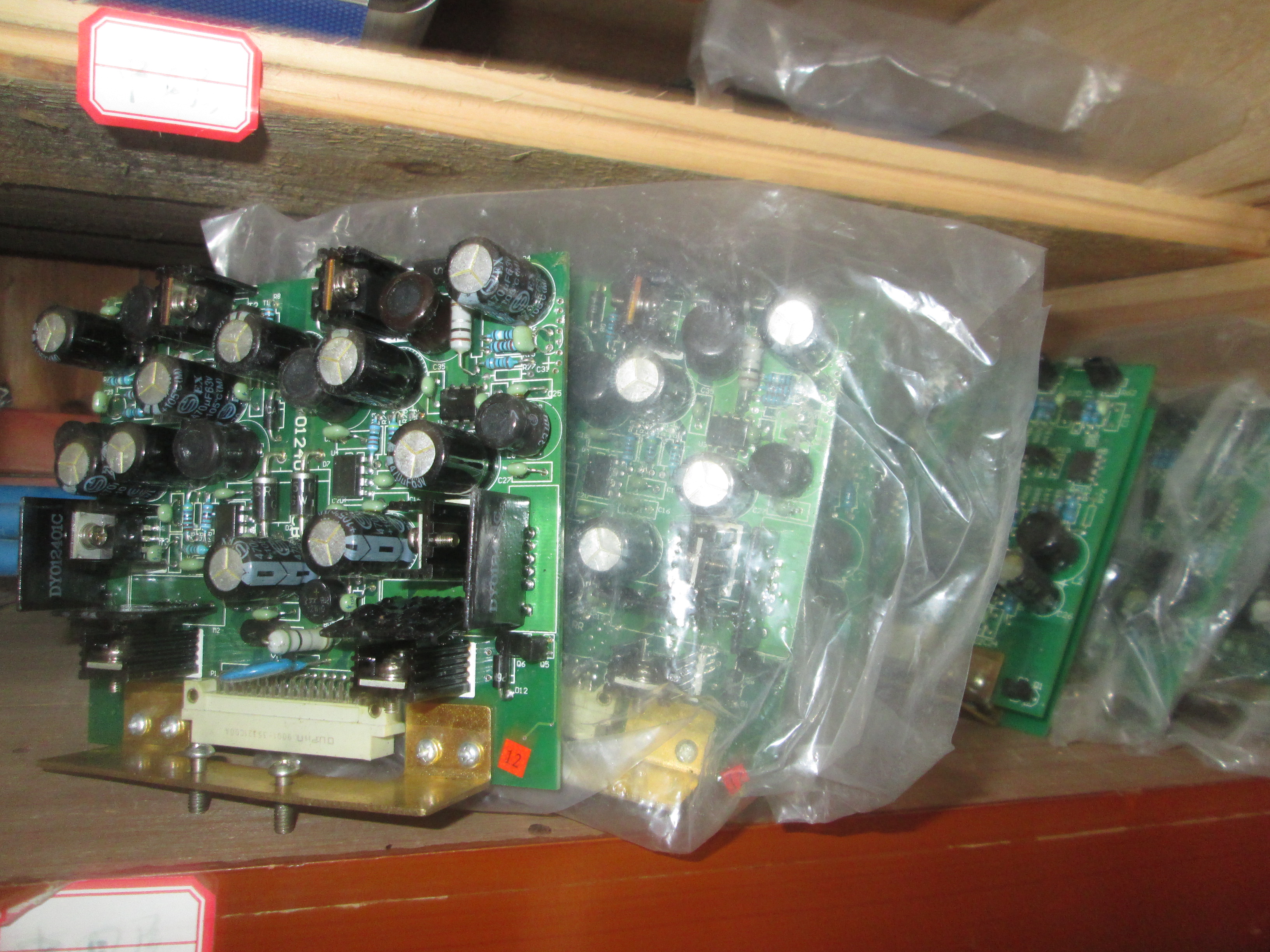

DY012400D.PCB 24V電源板 中煤科工 重慶煤科院 KJ90-F16 F8

KJ90-F8和 KJ90-F16型井下監控分站功能特點：

1、為井下所掛接的各種傳感器、斷電器提供工作電源；

2、采集各傳感器的實測參數，設備運行狀況、開停狀態；

3、通過工業以太網快速向地面的系統中心站傳送巡檢參數；

4、通過RS485方式向地面中心站傳遞參數；

5、執行地面中心站發往井下的各種控制命令；

6、對異常狀況超限狀況進行斷電控制；

7、分站具有與傳輸接口雙向通信及工作狀態指示功能；

8、分站具有甲烷、風速、風壓、一氧化碳、溫度等模擬量采集及顯示功能，模擬量輸入信號采用頻率型模擬信號；

9、分站具有饋電狀態，風筒開關，風門開關、煙霧等開關量采集及顯示功能；

10、分站具有累計量采集及顯示功能；

11、分站具有控制風電、瓦斯閉鎖功能；

12、分站具有初始化參數設置和掉電保護功能。初始化參數可通過中心站軟件輸入和修改；

13、分站具有自診斷和故障指示功能；

14、分站具有備用電源，當電網停電后，能對甲烷、風速、風壓、一氧化碳、局部通風機開停、風筒狀態等主要監控量繼續監控。

 KJ90-F8和 KJ90-F16型井下監控分站主要技術指標：

1、分站工作電壓：12 VDC，最大工作電流：300 mA；

2、模擬量信號：200 HZ ~1000 HZ的頻率量信號；

3、開關量信號：1 mA/5 mA的電流信號；

4、累計量輸入處理誤差：累計量輸入處理誤差不大于0.5％；

5、數字量信號:與外接數字量信號的傳感器采用RS-485方式進行數據交換，最大工作電壓幅值≤5 V，最大工作電流幅值≤150 mA;

6、控制量信號：采用本安高低電平或無源繼電器觸點輸出；

7、系統信號傳輸：采用RS-485通訊方式：數據傳輸速率為2400bps數據傳輸速率為10/100采用以太網通訊方式；

8、信號端口；
