光纖配線架圖文詳細介紹

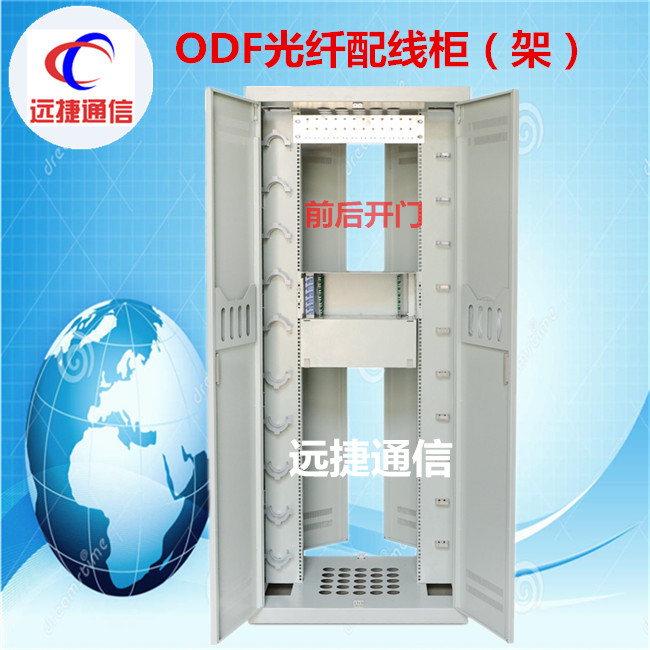

FTTH 接入層光纖分配架，三網合一光纖配線架（ODF配線柜容量：288芯、576芯、648芯、720芯、864芯） （Fiber Optic DistributionFrame），又稱光纖配線柜，是用于光纖通信網絡中對光纜、光纖進行終接、保護、連接及管理的配線設備。在本設備上可以實現對光纜的固定、開剝、接地保護，以及各種光纖的熔接、跳轉、冗纖盤繞、合理布放、配線調度等功能，是傳輸媒體與傳輸設備之間的配套設備。
FTTX局端機房配線架，光纖配線架（Optical Distribution Frame）ODF光纖配線架（柜）
遠捷通信為適應三網融合、FTTx的推廣，遠捷推出從局端一直到用戶桌面的FTTX光配線網絡解決方案。產品主要包括光纜交接箱，光纜分纖箱，分光分纖箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，快速連接器，光纖跳線，配線光纜、皮線光纜、市內布線光纜、無源器件、線路輔助設施等。
FTTX布線應有盡有、質量保證！隨時歡迎您前來咨詢�。�！
光纖配線架圖文詳細介紹
主要分類：
主要特點：
主要特點：
主要性能指標
1．使用條件：
1）工作溫度：-20℃～+60℃
2）相對濕度：≤85%（+30℃）
3）大氣壓力：70Kpa～106Kpa
2．光電性能：
1）連接器衰耗（包括插入、互換和重復）≤0.5dB
2）互換性附加損耗≤0.2dB
3）重復性附加損耗≤0.1dB
4）回波損耗≥40dB
5）插拔耐久性壽命>1000次
6）機柜高壓防護地與機柜絕緣，絕緣電阻>1000MΩ/500V（DC）
7）機柜高壓防護地與機柜間耐壓>3000V（DC），5S不擊穿，無飛弧
3．適用性指標：
1）標稱工作波長850nm\\\1310nm\\\1550nm;
2）光纖活動連接器：符合GB12507以及相關標準的規定。
3）光纖光纜應符合GB/T11819和GB /T7424的規定。
4．外形尺寸及容量：
1）外形尺寸：2000*800*400|2200*800*400|2000*800*400|2200*900*300|2000*1200*400|2000*1500*300（H×W×D）（mm）。
2）大容量：2160芯。
主要特點：
" 前后操作方式，可多臺并架使用；
" 設有分支光纜存儲裝置，可存儲分支光纜余長；
環境要求
使用環境條件：
工作溫度：-5℃～＋4O℃ 。
相對濕度：≤85 % (＋30℃）。
大氣壓力：70～106kPa。
遠捷專業生產：通信光纜交接箱，光纖分纖箱，光分路器箱，一體化盤、DOF單元箱、光纖信息面板、光纖桌面盒、光纜終端盒，ODF光纖配線架，光纖快速連接器，冷接子，PLC光分路器，光纜接頭盒，皮線光纜，光纖跳線，束狀尾纖，六位卡座、儲纖筒、三葉線環、熱縮套管、裸纖保護管、光纜固定座，各類保安單元、保安排、測試排，光纖適配器系列光纖產品,型號齊全,歡迎采購
寧波遠捷通信設備有限公司是一家集研發、生產、銷售、服務為一體的專業制造通信設備、電子元件產品的民營企業。通信產業覆蓋了移動通信配套設備、光通信設備及器件、數據通信設備、寬帶接入通信設備、通信工程等領域。遠捷通信依憑先進的管理、完善的質保體系、強大的技術力量、雄厚的綜合實力和企業誠信，已成為中國移動、中國電信、中國聯通、中國鐵通及部分國外通信運營商的主要設備供應商，并廣泛應用于廣電、電力、郵政、軍事單位、政府機關、企事業單位等專網，同時為國內外主設備廠商提供配套產品。
歷經幾年的發展，遠捷從低端通信產品制造業發展成為高科技產業。以擁有國內外先進水平的鈑金自動化加工數控設備、全自動噴涂流水線、光通信器件等生產設備，并配套齊全高精度檢測儀器，為產品提供了可靠的質量保證。
遠捷專業生產：通信光纜交接箱，光纖分纖箱，光分路器箱，一體化盤、DOF單元箱、光纖信息面板、光纖桌面盒、光纜終端盒，ODF光纖配線架，光纖快速連接器，冷接子，PLC光分路器，光纜接頭盒，皮線光纜，光纖跳線，束狀尾纖，六位卡座、儲纖筒、三葉線環、熱縮套管、裸纖保護管、光纜固定座，各類保安單元、保安排、測試排，光纖適配器系列光纖產品,型號齊全,歡迎采購
單元式
單元式的光纖配線架是在一個機架上安裝多個單元，每一個單元就是一個獨立的光纖配線架。這種配線架既保留了原有中小型光纖配線架的特點，又通過機架的結構變形，提供了空間利用率，是大容量光纖配線架早期常見的結構。但由于它在空間提供上的固有局限性，在操作和使用上有一定的不便。
抽屜式
抽屜式的光纖配線架也是將一個機架分為多個單元，每個單元由一至兩個抽屜組成。當進行熔接和調線時，拉出相應的抽屜在架外進行操作，從而有較大的操作空間，使各單元之間互不影響。抽屜在拉出和推入狀態均設有鎖定裝置，可保證操作使用的穩定、準確和單元內連接器件的安全、可靠。這種光纖配線架雖然巧妙地為光纜終端操作提供了較大的空間，但與單元式一樣，在光連接線的存儲和布放上，仍不能提供大的便利。這種機架是目前多的一種形式。
模塊式
模塊式結構是把光纖配線架分成多種功能模塊，光纜的熔接、調配線、連接線存儲及其他功能操作，分別在各模塊中完成，這些模塊可以根據需要組合安裝到一個公用的機架內。這種結構可提供大的靈活性，較好地滿足通信網絡的需要。推出的模塊式大容量光纖分配架，利用面板和抽屜等獨特結構，使光纖的熔接和調配線操作更方便；另外，采用垂直走線槽和中間配線架，有效地解決了尾纖的布放和存儲問題。因此它是大容量光纖配線架中受歡迎的一種，但它的造價相對較高
光纖配線架的選型是一項重要而復雜的工作，各地應根據本地的具體情況，充分考慮各種因素，在認真了解，反復比較的基礎上，才能選出一種能滿足當前需要和未來發展的光纖配線架。
1.配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。
2.采用鍍鋅處理冷軋鋼板和表面噴涂的工藝,光纖分配盤采用摻雜阻烯材料的噴縮材質,輕便靈活,又結實耐用,具有光纜引入,固定和保護功能，光纜終端與尾纖熔接功能，用戶可根據實際需求選配單元數量或法蘭盤數量
3.模塊化設計：19英寸標準，單元體及每個模塊均可單獨取出，方便靈活配置與擴容。
4.易升級：可用作傳統的ODF，也可平滑地增加智能化光纖管理功能，且不影響正常的業務通信。
5.易操作和維護：獨立、清晰的功能分區方便操作和維護；通過跳纖實現交叉連接，走纖路由清晰，運維管理方便；全正面操作，支持前后及左右并柜安裝或靠墻安裝，易于安裝與維護。
外觀結構：
1、機架結構形式
1）機架結構有封閉式、半封閉式和敞開式。
2）機架高度分為2600mm、2200mm和2000mm三類。其寬度推薦選用120mm的整數倍，深度推薦選用300mm、450mm及600mm。
3）機架外形尺寸的偏差不超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。
2、機械活動部分
機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于110°，間隙不大于3mm。
3、引入光纜彎曲半徑
引入光纜進入機架時，其彎曲半徑應不小于光纜直徑的15倍。
4、機架結構
結構應牢固，裝配應具有一致性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。
5、保護套、襯墊及纖芯和尾纖彎曲半徑
光纜光纖穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。纖芯、尾纖無論處于何處彎曲時，其曲率半徑應不小于30mm。
6、機架的表面
涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。
7、結構裝置上的文字、圖形、符號和標志
1.配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。
2.采用鍍鋅處理冷軋鋼板和表面噴涂的工藝,光纖分配盤采用摻雜阻烯材料的噴縮材質,輕便靈活,又結實耐用,具有光纜引入,固定和保護功能，光纜終端與尾纖熔接功能，用戶可根據實際需求選配單元數量或法蘭盤數量
3.模塊化設計：19英寸標準，單元體及每個模塊均可單獨取出，方便靈活配置與擴容。
4.易升級：可用作傳統的ODF，也可平滑地增加智能化光纖管理功能，且不影響正常的業務通信。
5.易操作和維護：獨立、清晰的功能分區方便操作和維護；通過跳纖實現交叉連接，走纖路由清晰，運維管理方便；全正面操作，支持前后及左右并柜安裝或靠墻安裝，易于安裝與維護。
外觀結構：
1、機架結構形式
1）機架結構有封閉式、半封閉式和敞開式。
2）機架高度分為2600mm、2200mm和2000mm三類。其寬度推薦選用120mm的整數倍，深度推薦選用300mm、450mm及600mm。
3）機架外形尺寸的偏差不超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。
2、機械活動部分
機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于110°，間隙不大于3mm。
3、引入光纜彎曲半徑
引入光纜進入機架時，其彎曲半徑應不小于光纜直徑的15倍。
4、機架結構
結構應牢固，裝配應具有一致性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。
5、保護套、襯墊及纖芯和尾纖彎曲半徑
光纜光纖穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。纖芯、尾纖無論處于何處彎曲時，其曲率半徑應不小于30mm。
6、機架的表面
涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。
7、結構裝置上的文字、圖形、符號和標志
" 跳纖可定長，架內跳纖可定長為2 米、3 米、4 米；
" 應用范圍：適用于引入光纜在2000 芯以上的大型模塊局、中心機房。
