光交箱（光纜交接箱）產品用途說明

產品價格：￥1.0（人民幣）

規格：齊全

發貨地：浙江慈溪

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

寧波市遠捷通信設備有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：寧波市遠捷通信設備有限公司

商鋪名稱：寧波市遠捷通信設備有限公司

聯系人：李超（先生）

聯系手機：

固定電話：

企業郵箱：1530287633@qq.com

聯系地址：浙江省慈溪市觀海衛鎮工業東區

郵編：10000

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

光交箱（光纜交接箱）產品用途說明

光交箱【落地式光交箱、壁掛式光交箱、廣電免跳接光交箱、SMC光交箱、冷軋板光交箱、不銹鋼光交箱】發展已經比較成熟，該光交箱箱體采用采用SMC不飽和聚脂玻璃纖維材料經高溫一次模壓成型，箱體表面平整光滑，顏色均勻，不易刮傷。具有高強度、耐腐蝕、耐老化的特點。能抵御劇變氣候和惡劣環境的影響，外觀優雅的弧度設計，向用戶們完美的展現出立體視角，一改你往日的平面視角。目前的三網融合光纜交接箱大多數都是搭載智能操作系統了，為的就是能夠更加方便的使用，可以安裝時更簡易，寧波品悅通信設備有限公司提供精準的光交箱_主要內容包含：光纜交接箱、光交箱、三網合一光纜交接箱、三網合一光交箱等其工藝技術先進，規格多樣、款式新穎、品質完美、工藝精湛、價格合理、交易便捷、服務完善、在中國多個地區FTTH工程中也被指定為優選產品。同時，公司正努力在廣電216芯光纜交接箱技術平臺上開發從低端通信產品制造業發展成為高科技產業。以擁有國內外先進水平的鈑金自動化加工數控設備、全自動噴涂流水線、光通信器件等生產設備，并配套齊全高精度檢測儀器，為產品提供了可靠的質量保證。功能更全面、應用更廣泛的光通信器件和子系統，力爭在不遠的將來成為世界上集成光電器件的領跑者。廣電216芯光纜交接箱質量過硬，價格優惠。品悅公司具有良好的市場信譽，專業課業的銷售和技術服務團隊。歷經幾年的發展，從低端通信產品制造業發展成為高科技產業。以擁有國內外先進水平的鈑金自動化加工數控設備、全自動噴涂流水線、光通信器件等生產設備，并配套齊全高精度檢測儀器，為產品提供了可靠的質量保證。

光交箱（光纜交接箱）產品用途說明

光交箱主要是用于光纜接入網中主干光纜與配線光纜交接處的接口設備。按材質分類 1.可分為IP65級不銹鋼和不飽和聚酯玻璃纖維增強材料（SMC）2.按運營商可分類，光交箱（單網、三網合一、四網合一）主要幾種、3.按照使用場合不同，可分為室內型和室外型兩種，并可以落地、架空、壁掛安裝。4.按配接方式：可分直融與PCL盒式、插片式。

人類的互聯網時代以經開啟了更為整體化的新格局。互聯網對于人類來說已經成為每日不可缺少的信息交流工具，但是，是什么承載著互聯網您了解嗎？在這個逐步匯總，又無限分光的過程中，距離我們用戶近的是光纖分纖箱，它就是龐大光纜神經的末梢，是聯接起我們的觸手。光纖分纖箱就相當于交換機和路由器的原理，起到信號接收、放大、分流和傳遞的作用。在我們日常生活的每棟大樓中都會有一個或幾個光纖分纖箱。我們的小區就是由這些光纖匯聚而成的光纜聯接成為了一個整體，讓我們每一個人能與世界互聯。從光纜到光纖入戶的過程中，光纖經過了多級分配，包括光纜分配箱、光纖分纖箱等，終進入我們公司和家庭使用的路由器，聯接到電腦和手機等終端里，為我們的信息化交流提供便利。這其中，通信光纜交接箱 (OCC) 用于連接主干光纜和配線光纜的接口設備。

（1）組成、型式及命名

1.1組成

光纜交接箱由箱體、內部結構件、光纖活動連接器及備附件組成。

1.2型式

光纜交接箱可以落地安裝。

1.3命名

光纜交接箱的型號由專業代號、主稱代號、序號組成。

光交箱（光纜交接箱）產品用途說明

使用條件

工作溫度：－40℃～+60℃。

相對濕度：≤95％（+40℃）。

2.2外觀與結構

2.2.1外形尺寸

交接箱外形尺寸不宜超過1600mm×1200mm×600 mm（高×寬×深），但應提供各種規格的詳細尺寸。

具體各種型號的光交尺寸為：

序號	商品名稱	規格型號	單位	箱體尺寸	底座尺寸	備注
1	光纜交接箱	96芯雙層不銹鋼	臺	*420520280*	*230520240*	各型號滿配
2	光纜交接箱	144芯雙層不銹鋼	臺	*550520280*	*230520240*

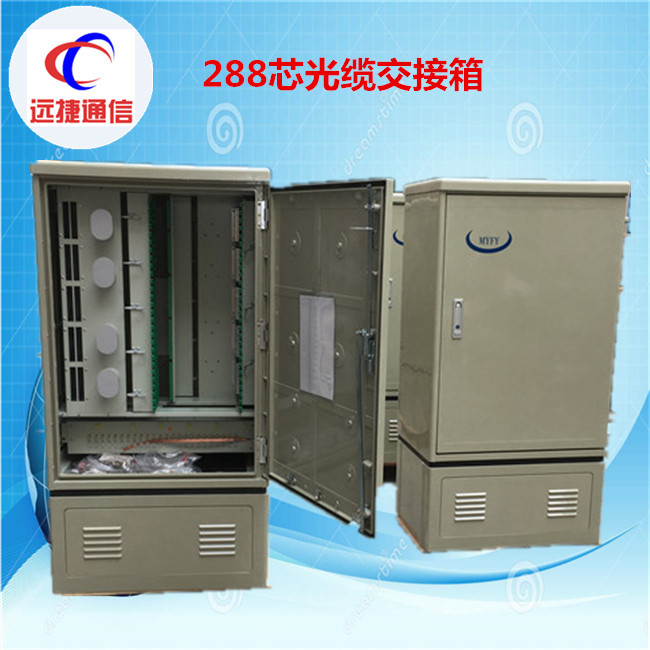

3	光纜交接箱	288芯雙層不銹鋼	臺	*980710280*	*230700240*
4	光纜交接箱	576芯雙層不銹鋼	臺	*980710516*	*230700456*

注：以上產品尺寸正負偏差為：5%

2.3箱體結構

箱體采用采用封閉式結構，其中交接箱要求采用雙層結構箱體。

2.3.1箱體裝配結束后，金屬件不得有毛刺，結構件不扭曲，箱體表面平整光滑、顏色均勻，不存在機械劃傷痕跡、箱體各部件不得有明顯色差。

2.3.2保護接地處應有明顯的接地標志。

2.3.3機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。箱門開啟角度不小于120°，箱體密封條粘結應平整牢固；配線箱箱門開啟角度不小于110°，間隙應不小于3mm。

2.3.4光纜引入時其彎曲半徑應大于光纜直徑的20倍。

2.3.5光纜光纖及尾纖在設備內布放時，不論在何處轉彎，其曲率半徑應不小于30mm。

2.3.6設備應有明晰、完善的標識和記錄裝置，用于方便地記錄和識別纖芯序號或傳輸路由，且記錄裝置應易于修改和更換。

2.4材料

2.4.1防腐蝕性能

交接箱所有零件采用的材料應具有防腐蝕性能，如該材料無防腐蝕性能應作防腐蝕處理；其物理、化學性能必須穩定，并與光纜護套和尾纖護套相容。箱體、內部加固件及穿線環均要求采用不銹鋼材料。

2.5光分路器托盤結構示意圖

2.5.1分路器（1/2×16）托盤結構示意圖：

（1）每個托盤可安裝18個適配器，大滿足2×16分纖模式。在不安裝適配器時，應能滿足從托盤中能直接出帶尾纖頭的光纖，滿足無跳接方式。

（2）托盤高度25mm，為1個12芯熔配一體化托盤的高度。

（3）分路器托盤盒體材料采用阻燃ABS、顏色為PANTONE 3405U，蓋板材料采用阻燃ABS、顏色為PANTONE 427U。

主要技術要求：

2.5.2分路器（滿足1/2×32）托盤結構示意圖：

（1）托盤可安裝34個適配器，大滿足2×32分纖模式。在不安裝適配器時，應能滿足從托盤中能直接出帶尾纖頭的光纖，滿足無跳接方式。

（2）托盤高度50mm，為2個12芯熔配一體化托盤的高度。

（3）分路器托盤盒體材料采用阻燃ABS、顏色為PANTONE 3405U，蓋板材料采用阻燃ABS、顏色為PANTONE 427U。

2.6 光組件技術指標

2.6.1 光纖連接器

（1）光纖連接器光學性能指標

光纖連接器由跳纖和適配器組成，其常態的插入損耗、回波損耗、互換性試驗、機械耐久性試驗、抗拉性能、抗扭性能、環境后附加損耗、回波損耗變化量應分別滿足相關標準中規定的要求。

（2）尾纖要求

對于尾纖，應通過與其它尾纖熔接，并與適配器組成光纖連接器，尾纖型光分路器應使用2.0mm規格，其性能應能滿足2.6.1（1）中的技術要求。

（3）光分路器

箱體中所使用光分路器常態的工作波長、工作帶寬、插入損耗、均勻性、方向性、偏振相關損耗應滿足基于平面光波導（PLC）的光功率分路器相應的要求。

2.7功能要求

2.7.1光纜的固定和保護功能

光纜引入交接箱時，應有可靠的固定與保護裝置，固定后的光纜金屬擋潮層、鎧裝層及加強芯應可靠連接至高壓防護接地裝置，光纜開剝后應用塑料套管或螺旋管保護并固定引入光纖熔接裝置。

2.7.2光纜纖芯的終接功能

設備的光纖終接裝置應便于光纜光纖與光纜光纖或尾纖的熔接、安裝和維護等操作，同時設備應具備富余光纖光纜的儲存空間，能固定和保護接頭部位平直而不移位，避免外力影響，保證盤繞的光纜光纖、尾纖不受損傷。

2.7.3光纖熔接接頭保護功能

光纖與光纖熔接后，接頭部分應用熔接保護套管加以保護。

2.7.4調線功能

通過跳纖，能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。

2.7.5容量

設備容量（按滿配時適配器數量確定）應在產品企業標準中作出規定，光纖終端裝置、光纖存儲裝置、光纖連接分配裝置在滿容量范圍內應該方便地成套配置。

2.7.6箱體及門鎖

箱體應具有良好的抗腐蝕耐老化性能，并安裝門鎖，其中交接箱門鎖應為防盜結構，具有良好的抗破壞功能。

2.7.7機械物理性能

交接箱箱體頂端表面應能承受不小于1000N的垂直壓力，箱門打開后,在門的外端應能承受不小于200N的垂直壓力。卸去載荷后, 箱體無破壞痕跡和變形。當有光纜引入時，光纜固定后應能承受不小于1000N的軸向拉力。經拉伸、扭轉試驗后檢查光纜固定處，光纜應無任何松動、破壞現象。

2.7.8密封性能

交接箱箱體的防護性能應達到GB4208標準中IP65級要求。

標志、包裝、運輸、貯存

4.1標志

4.1.1交接箱上應有標識，標明執行標準號、產品型號、名稱、商標、生產單位、出廠年月、機號。

4.1.2交接箱上的連接器及箱體應有商標或生產廠家的性標記。箱體外部左上方位置應性標注新疆廣電的LOGO。

4.2包裝

4.2.1交接箱應包裝出廠，包裝要求及包裝箱面標志除應符合GB/T 3873中的規定外，需增加訂單編號、產品名稱、規格型號及生產廠商名稱。

4.2.2包裝箱內除產品外，還應裝入以下物品和有關文件，文件可用塑料袋或紙袋封裝：

(1) 備附件及專用工具；

(2) 產品使用說明書；

(3) 產品合格證；

(4) 裝箱清單。

4.3運輸

交接箱包裝后，可用汽車、火車、輪船、飛機等運輸，在運輸中應避免碰撞、跌落、雨雪的直接淋襲和日光暴曬。

4.4貯存

交接箱應貯存在通風良好、干燥的倉庫中，其周圍不應有腐蝕性氣體存在，貯存溫度為-25℃～+55℃。

容量：

光交箱的容量是指光纜交接箱大能成端纖芯的數目。容量的大小與箱體的體積、整體造價、施工維護難度成正比，所以不宜過大。在實際設計和工程中，人們對光纜交接箱的容量問題似乎僅僅要求容量越大越好，但這樣可能帶來的后果是：箱體體積增大、設備價格增高。實際上，我們經常所說的交接箱的容量應該指的是它的配纖容量，即主干光纜配纖容量與分支光纜配纖容量之和。光纜交接箱的容量實際上應包括主干光纜直通容量、主干光纜配纖容量和分支光纜配纖容量3部分

重要性：

業務驅動網絡發展，電信業務在新的形勢和新的機遇下，迎著3G網絡的不斷推進建設，FTTH建設步伐不斷加快，三網融合建設蓄勢待發，電信業務發發展形勢一片大好，但是對于電信企業來說，效益才是發展的硬道理，也就是說，在這樣的新形勢下，如何贏得市場，如何擁有大量的用戶，在市場上搶得先手，這才是關鍵的。對于電信企業來說，首先要打造一個穩固的基礎網絡，擁有豐富的基礎資源，也就是說，如何建設一個資源豐富、網絡穩定可靠的網絡光纖物理網絡，這是需要電信企業思考的問題，而光交接箱在整個本地光纜網建設中將起到很重要的作用，有助于光纜建設的擴展和延續。

在本地光纜網建設中為了提高光纜主干的利用率，減少光纜接頭引入的開撥次數，有效提高光纜的安全性和可靠性，建議在光纜的主干路由上設立必要的光纜交接箱。光纜交接箱的用戶側光纜，可以根據用戶的發展需求進行逐一上箱，交接箱容量的選擇可以以288芯為主。交接箱的主干光纜，應就近接入基站(接入層節點)。為了增加接入的靈活性，光纜的一部分主干纖芯可接在匯接層節點上。

光纜在建設中有兩種組網方式：總線式結構和環型結構。線式結構是指從局端到各光纜交接箱只使用一條大對數光纜連接的網絡結構，它一般使用在業務量少，范圍不大的非重點地區。環型結構是指所有光纜交接箱共同使用一條大對數光纜，光纜首尾在局端終端，自成一個封閉回路的網絡結構，纖芯分配與總線式結構一樣。

總之，光交接箱在本地光纜網中的應用重要是對光纜纖芯的有效管理和合理規劃利用，提高光纜纖芯的精細化管理，同時使光纖網絡的建設具備靈活性和很好的擴展性，讓光纜物理網絡更好的服務于電信業務的發展建設。

光交箱配件的詳細介紹：

FC光纖適配器

產品型號：SC、FC光纖適配器

適用范圍：光通信

產品標準：JIS5970，Bellcore GR-326.IEC61754-13

產品品牌：遠捷

產品介紹

FC光纖適配器采用金屬結構，螺旋式連接的高精度連接裝置，FC光纖適配器采用精密陶瓷或銅套筒，以確保長期穩定的機械性能和光學性能，方形，D型，矩形可供選擇，D型結構便于安裝到光纖信息面板上，螺旋式連接確保光信號穩定，可靠，符合JIS5970，Bellcore GR-326 . IEC61754-13，所有物料符合ROHS。

光纖適配器（Fiber Optic Adapter），又名光纖耦合器。光纖適配器（光纖耦合器）是光纖與光纖之間進行可拆卸（活動）連接的器件，是光纖活動連接器中連接部件。它是把光纖的兩個端面精密對接起來，以使發射光纖輸出的光能量能大限度地耦合到接收光纖中去，并使由于其介入光鏈路而對系統造成的影響減到小，光纖之間是由適配器通過其內部的開口套管連接起來的，以保證之間的高連接性能。為了固定在各種面板上,還設計了多種精細的固定法蘭。變換型適配器可以連接不同類型的光纖跳線接口, 并提供了不同端面之間的連接.雙連或多連可提高安裝密度。

產品參數

FC光纖適配器產品類型

根據光纖活動連接器連接頭及光纖跳線的型號，FC光纖適配器可分為：ST單模適配器，ST多模適配器，ST雙工適配器。

FC光纖適配器套管材質

陶瓷氧化鋯，磷青銅

FC光纖適配器外殼材質

鋅合金，銅鍍鋅，PBT+銅

FC光纖適配器防塵帽顏色

紅色，黃色，綠色

FC光纖適配器產品特點

1. 低插入損耗

2. 重復性好

3. 互換性好

4. 安裝方便

5. 溫度穩定性好

FC光纖適配器產品應用

光纖傳輸網FTTX,FTTC,FTTB,FTTH，有線電視網絡CATV，光纖局域網，光纖測試儀表，光纖配線架，機架式及墻壁式光纖配線單元

FC光纖適配器性能規格

類型	SC ,LC, FC ,ST , MU , SMA , E2000 , Duplex，Hybrid
端面	PC & APC
模式	SM = Singlemode , MM = Multimode
套管	Zirconia Ceramin , Phosphor Bronze
插入損耗	≤ 0.2dB
互換性	≤ 0.2dB ( Connector Randomly )
抗接性	≤ 0.2dB ( 0 ~ 100N )
振動	≤ 0.2dB ( 5 ~ 50Hz , 1.5mm Amplitude )
溫度范圍	≤ 0.2dB ( -40 ~ 80℃ , 21 Cycles )

光交箱配件的詳細介紹：

熔纖盤是一種連接光纜的器件。用于光纖的熔接、分支，將光纜引進熔纖盤，并熔接，后封裝在內。蓋可翻轉，盤可疊加，擴大容量，安裝、使用極為方便。光配線產品，塑料配件。熔接盤是組合在光纜交接箱體內，光纜一部分光纖與尾纖熔接用于連路調度，另一部分與其它光纜直接對接（直熔）。熔接盤是對每一根光纖，互相任意連接，配合使用。熔接盤采用高強度工程塑料注塑成型，阻燃、強度高、抗老化時間長等。

◆材質：阻燃ABS工程熟料。

◆顏色：黑色、白色和黑黃一體。

◆主要技術參數 *工作溫度：-5℃~40℃ *相對濕度：≤85%（30℃時）， *大氣壓力：70~106Kpa *阻燃性：采用阻燃塑料（ABS），阻燃性能達到行業要求，添加抗老化劑。

◆應用范圍 *用于光纖的熔接、分支 *蓋可翻轉，盤可疊加，擴大容量，安裝、使用極為方便。

作用：熔接盤是用于光纜接續（俗稱接頭）時盤放多余纖芯的工具，一般固定在光纜終端盒的中間，是光纜終端盒的重要組成部分。

特點：熔纖盤可分為4芯、6芯、8芯、12芯和24芯，尾纖、光纜束管有各自盤線通道，分層管理，有效保護光纖不受損傷。

三層結構，下層為配線盤，中間為熔接盤，頂部為蓋板，熔接、配線一體化，操作方便。

可適用于FC、SC、LC、ST四種適配器和帶狀、束狀、非帶狀光纜。

光纖在任何位置，彎曲半徑大于40MM。

適配器與接續單元正面呈30°斜角，既保證了跳線的彎曲曲率半徑，又可避免激光灼傷人眼。

技術指標：類型技術參數

插入損耗 ≤0.5Db

回波損耗 FC/PC≥40 dB FC/UPC≥50dB FC/APC≥60 dB

絕緣電阻 ≥3KV(DC)/1Min不擊穿、無飛弧

抗電壓強度 ≥3000V(DC)/1min不擊穿、無飛弧（盒體高壓防護接地裝置與盒體之間）阻燃性符合GB/T 5169.7-1985標準（針對工程塑料ABS材質）

使用壽命 ≥1000次

安裝須知：

1、光纜接頭時，先剝開外套層，露出內層的裸露纖芯（一般剝除長度為1.1M），將兩根光纜分別固定在光纜終端盒的兩端。

2、用酒精棉擦拭裸露纖芯，擦拭干凈后用專用的切割纖芯，纖芯的端面一定要切割平整。然后套上熱熔管。

3、將需要接頭的兩根纖芯放入光纖熔接機中熔接，熔接完成后加熱熱熔管使其收縮緊貼纖芯。

4、完成一組后（一般8根為一組，也有4根一組或16根一組），一般光纜終端盒為30cm或15cm，而留出來的裸露纖芯有2.2M。所以要將其一起盤成橢圓形放入光纖熔接盤中，并將其固定好。

5、光纖全部接完后，在光纜終端盒外面套上，并加熱使其收縮緊貼住光纜，以防止雨水或水汽通過縫隙進入到光纜終端盒中。

光交箱配件詳細介紹：

光纖跳線(又稱光纖連接器)是指光纜兩端都裝上連接器插頭，用來實現光路活動連接;一端裝有插頭則稱為尾纖。[1] 光纖跳線（Optical Fiber Patch Cord/Cable)和同軸電纜相似，只是沒有網狀屏蔽層。中心是光傳播的玻璃芯。在多模光纖中，芯的直徑是50μm~65μm，大致與人的頭發的粗細相當。而單模光纖芯的直徑為8μm~10μm。芯外面包圍著一層折射率比芯低的玻璃封套，以使光纖保持在芯內。再外面的是一層薄的塑料外套，用來保護封套。

分類：光纖跳線按傳輸媒介的不同可分為常見的硅基，光纖的單模、多模跳線，還有其它如以塑膠等為傳輸媒介的光纖跳線；按連接頭結構形式可分為：FC跳線、SC跳線、ST跳線、LC跳線、MTRJ跳線、MPO跳線、MU跳線、SMA跳線、FDDI跳線、E2000跳線、DIN4跳線、D4跳線等等各種形式。比較常見的光纖跳線也可以分為FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。

單模光纖(Single-mode Fiber)：一般光纖跳線用黃色表示，接頭和保護套為藍色；傳輸距離較長。

多模光纖(Multi-mode Fiber)：一般光纖跳線用橙色表示，也有的用灰色表示，接頭和保護套用米色或者黑色；傳輸距離較短

使用注意事項：

光纖跳線兩端的光模塊的收發波長必須一致，也就是說光纖的兩端必須是相同波長的光模塊，簡單的區分方法是光模塊的顏色要一致。一般的情況下，短波光模塊使用多模光纖（橙色的光纖），長波光模塊使用單模光纖（黃色光纖），以保證數據傳輸的準確性。

光纖在使用中不要過度彎曲和繞環，這樣會增加光在傳輸過程的衰減。

光纖跳線使用后一定要用保護套將光纖接頭保護起來，灰塵和油污會損害光纖的耦合。

如果光纖接頭被弄臟了的話，可以用棉簽蘸酒精清潔，否則會影響通信質量。

1、使用前必須將光纖跳線陶瓷插芯和插芯端面用酒精和脫脂棉擦拭干凈。

2、使用時光纖小彎曲半徑不小150mm。

3、保護插芯和插芯端面，防止碰傷、污染，拆卸后及時帶上防塵帽。

4、激光信號傳送之時請勿直視光纖端面。

5、出現人為及其它不可抗因素損壞時應及時更換損壞的光纖跳線。

6、安裝前應仔細閱讀說明書，并在廠家或經銷商的工程師指導下進行安裝調試。

7、光纖網絡或系統出現異常情況，可采用故障排除法逐一測試。測試或排除跳線故障時可以先做通斷測試，通常可以使用可見激光筆對整個光纖鏈路打光判斷。或者進一步使用精密光纖插損回損儀，測試其各項指標，指標在合格范圍內，則跳線指示正常，反之則不合格。

特點：

1.插入損耗低

2.重復性好

3.回波損耗大

4.互插性能好

5.溫度穩定性好

6.抗拉性能強

應用：

光纖跳線產品廣泛運用到：通信機房、光纖到戶、局域網絡、光纖傳感器、光纖通信系統、光纖連接傳輸設備、國防戰備等。適用于有線電視網、電信網、計算機光纖網絡及光測試設備。細分下來主要應用于幾個方面。

1.光纖通信系統

2.光纖接入網

3.光纖數據傳輸

4.光纖CATV

5.局域網(LAN)

6.測試設備

7.光纖傳感器
