固定后經光纜盤繞架引入分配盒；光纖分配盤結構為可開啟上下層結構：開啟上層，將尾纖光纖連接器與下層適配器連接后沿走線架盤繞經出線孔繞至上層，即可合起上層，尾纖頭與引入的光纜纖芯熔接后把熔點固定在槽位內粘住，即完成操作，將分配盤插入對應層位即可；分配盒下面為跳纖存儲盤由于各功能模塊可分開操作，使用靈活方便。

產品詳細概述：

光纖配線架的基本特點和作用

光纖配線架的作用： 光纖配線架是光傳輸系統中一個重要的配套設備，它主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安全運行和靈活使用有著重要的作用。過去10多年里，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點�，F在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。光纖配線架的特點，近年來，在光通信建設的實際工作中，通過對幾種產品的使用比較，我們認為光纖配線架的選型應重點考慮以下幾個方面。

（1）纖芯容量一個光纖配線架應該能使局內的大芯數的光纜完整架，在可能的情況下，可將相互聯系比較多的幾條光纜上在一個架中，以方便光路調配。同時配線架容量應與通用光纜芯數系列相對應，這樣在使用時可減少或避免由于搭配不當而造成光纖配線架容量浪費。

（2）功能種類，光纖配線架作為光纜線路的終端設備應具有4項基本功能。①固定功能光纜進入機架后，對其外護套和加強芯要進行機械固定，加裝地線保護部件，進行端頭保護處理，并對光纖進行分組和保護。②容接功能光纜中引出的光纖與尾纜熔接后，將多余的光纖進行盤繞儲存，并對熔接接頭進行保護。③調配功能將尾纜上連帶的連接器插接到適配器上，與適配器另一側的光連接器實現光路對接。適配器與連接器應能夠靈活插、拔；光路可進行自由調配和測試。④存儲功能為機架之間各種交叉連接的光連接線提供存儲，使它們能夠規則整齊地放置。配線架內應有適當的空間和方式，使這部分光連接線走線清晰，調整方便，并能滿足小彎曲半徑的要求。
光纖配線柜：機架布局合理：熔接配線分體，分別用于光纖與尾纖熔接和尾纖與跳纖交接；二者之間配有盤纖軸單元，相比同樣尺寸的光配線架，容量大。機架布局合理：熔接配線分體，分別用于光纖與尾纖熔接和尾纖與跳纖交接；二者之間配有盤纖軸單元，相比同樣尺寸的光配線架，容量大。

工作條件：

工作溫度：+5℃～+40℃

相對濕度：≤85%(+30℃時)

大氣壓力：70kPa～106kPa

技術要求：

1.標稱工作波長：850nm，1310nm，1550nm。

2.光纖活動連接器插入損耗：≤0.3 dB。

3.光纖活動連接器回波損耗：≥45dB(PC型)。

4.機架高壓防護接地裝置與機架間的耐電壓≥3000V(DC)/1min，不 擊穿、無飛弧。

5.機架高壓防護接地裝置與機架間的絕緣電阻≥1000MΩ/500V(DC)。

6.機械耐久性：整套光纖連接器插拔500次后，無機械損傷，插入損耗變化量≤0.2dB，回波損耗變化量≤5dB。

7.機內塑料件均采用阻燃材料，達FV-0級要求。

8.光纖配線全程曲率半徑控制，保證曲率半徑≥30mm(內控40mm)。

規 格：

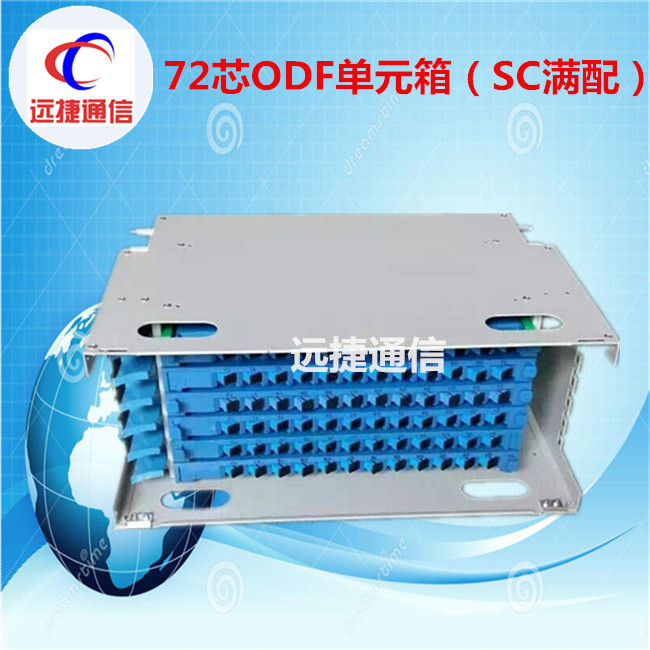

2600×900×300 容量：12芯/模塊 72芯(6模塊)/單元 720芯(10單元)/架 84芯/模塊 252芯(3模塊)/單元 720芯+36芯備(3單元)/架

2200×900×300  容量：12芯/模塊 72芯(6模塊)/單元 576芯(8單元)/架 72芯/模塊 216芯(3模塊)/單元

576芯(3單元)/架 576芯 / 架

ODF光配系列：光纖配線柜系列、光纖入戶產品、線路用產品、光無源器件等通訊產品。
ODN光通信箱體系列：光纜交接箱系列、光纜分光箱系列、光纖分纖盒系列、光纜分纖箱系列、光分路器箱系列、三網合一箱系列、光纜接頭盒系列、光纜終端盒系列、ODF單元箱系列、ODF一體化熔纖盤系列、光纖入戶信息箱等通訊產品。
FTTH光纖入戶接續系列：光纖快速連接器、光纖冷接子、FTTH保護盒、光分路器、碟型光纜、光纖信息面板、綜合布線系列、施工工具等通信產品。

銅纜布線系列：MDF總配線架系列、總配線架、報安排、測試排、保安單元、MODF光纖配線架系列、MODF光纖配線架、MODF光纖總配線架、MODF三網合一光纖配線架、DDF數字配線架系列、數字配線架【8-20系統】、弱電綜合布線系列、配線架、理線架、跳線架、網絡模塊、信息面板、模塊、音頻配線架等通訊產品
