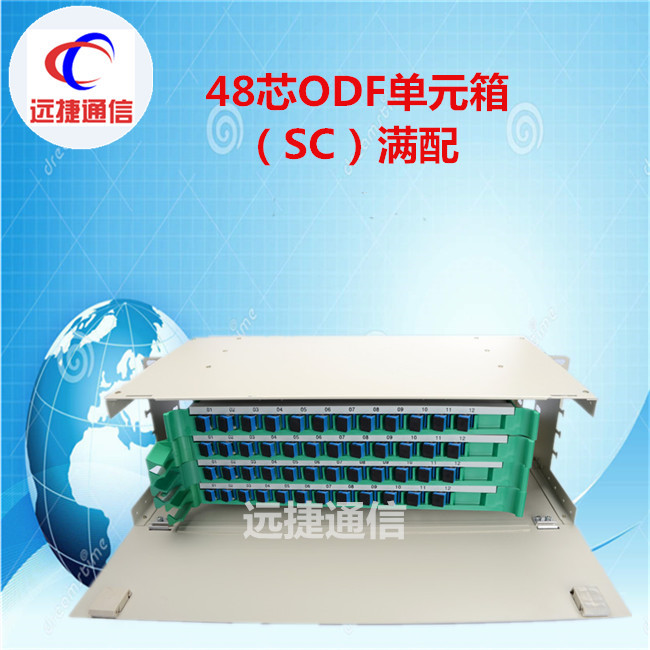

24芯ODF單元箱圖文配置講解
DF單元箱、ODF子框、ODF配線箱、ONU配線箱、ODF配線架、ODF箱、ODU配線箱、ODU一體化機箱、ODF配線單元箱、FTTH壁掛式ODF單元箱
ODF箱又叫：ODF框、ODF單元箱、一體化機箱、ODF光纖配線架
ODF配線箱容量：19英寸安裝箱體、12芯ODF箱、24芯ODF單元箱、36芯ODF配線箱、48芯ODF光纖配線架、72芯ODF框、96芯ODF分線箱、144芯ODF分纖箱、ODF光纖配線架：288芯ODF光纖配線架、576芯ODF光纖配線架、648芯ODF光纖配線架、720芯ODF光纖配線架、864芯ODF光纖配線架、960芯ODF光纖配線架、1152芯ODF光纖配線架
適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統，集熔接與配線于一體，大限度的高密度化，可安裝于19寸標準機架上，適用于帶狀和非帶狀光纜，可卡接式安裝FC、SC、ST和LC等多種適配器 ，適配器與設備在30°卡接式安裝，既保證了跳線的彎曲曲率半徑，又可避免激光灼傷人眼 操作方便，保護完善 ，光纜和尾纖均具有2m以上的盤儲空間ODF單元箱是一種經過高密度,大容量設計的產品,具有外型美觀大方,分配合理,便于查找,管理容易,安裝方便及良好的操作性等特點。ODF單元箱具有光纜固定和保護功能、光纜終接功能、調線功能、以及光纜纖芯和尾纖保護功能。既可單獨配裝成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝適用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。
24芯ODF單元箱圖文配置講解
產品特性：
· 光纜纖芯和尾纖的存儲和保護功能等。
產品功能：
1. 固定功能：光纜進入機架后,對其外護套和加強芯要進行機械固定,加裝地線保護部件,進行端頭保護處理,并對光纖進行分組和保護。
2. 容接功能：光纜中引出的光纖與尾纜熔接后,將多余的光纖進行盤繞儲存,并對熔接接頭進行保護。
3. 調配功能：將尾纜上連帶的連接器插接到適配器上,與適配器另一側的光連接器實現光路對接。適配器與連接器應能夠靈活插拔；光路可進行自由調配和測試。
4. 存儲功能：為機架之間各種交叉連接的光連接線提供存儲,使它們能夠規則整齊地放置。光纖盒內應有適當的空間和方式,使這部分光連接線走線清晰,調整方便,并能滿足最小彎曲半徑的要求。
使用條件：
1.工作溫度：-10℃～+40℃
2.環境溫度：－40℃～＋60℃
3.貯存溫度：-25℃～+55℃
4.相對濕度：≤85%（+30℃）
5.大氣壓力：70Kpa～106Kpa
技術參數：
1.標準工作波長：850nm、1310nm 、1550nm
2.介入損耗：≤0.3dB，附加損耗變動量不大于0.2dB ，附加損耗變動量不大于5dB
3.回波損耗：PC≥40dB、UPC≥50dB、APC≥60dB
4.抗電強度：≥3KV(DC)/1min不擊穿、無飛弧
5.絕緣電阻：≥1000MΩ/500V(DC)壽命：≥1000次
6.收容盤光纖彎曲半徑：≥40mm
7.光纖活動連接器： 插拔500次后： 無機械損傷，插針表面無明顯劃痕
· 標準單元結構尺寸，19英寸寬度，既可裝入配線架機柜，也可該做壁掛安裝。
· 工藝精良結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖分配盤采用摻雜阻燃材
· 料的塑料材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持
· 在40mm以上。
· 既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜架內構成綜
· 合配線架。具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲
· 配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。在機箱后部有光纜引入孔和固定模塊
· 固定后經光纜盤繞架引入分配盒；光纖分配盤結構為可開啟上下層結構：開啟上層，將尾纖光
· 纖連接器與下層適配器連接后沿走線架盤繞經出線孔繞至上層，即可合起上層，尾纖頭與引入
· 的光纜纖芯熔接后把熔點固定在槽位內粘住，即完成操作，將分配盤插入對應層位即可；分配
· 盒下面為跳纖存儲盤由于各功能模塊可分開操作，使用靈活方便。
主要分類：
單元式
單元式的光纖配線架是在一個機架上安裝多個單元，每一個單元就是一個獨立的光纖配線架。這種配線架既保留了原有中小型光纖配線架的特點，又通過機架的結構變形，提供了空間利用率，是大容量光纖配線架早期常見的結構。但由于它在空間提供上的固有局限性，在操作和使用上有一定的不便。
抽屜式
抽屜式的光纖配線架也是將一個機架分為多個單元，每個單元由一至兩個抽屜組成。當進行熔接和調線時，拉出相應的抽屜在架外進行操作，從而有較大的操作空間，使各單元之間互不影響。抽屜在拉出和推入狀態均設有鎖定裝置，可保證操作使用的穩定、準確和單元內連接器件的安全、可靠。這種光纖配線架雖然巧妙地為光纜終端操作提供了較大的空間，但與單元式一樣，在光連接線的存儲和布放上，仍不能提供大的便利。這種機架是目前多的一種形式。
模塊式
模塊式結構是把光纖配線架分成多種功能模塊，光纜的熔接、調配線、連接線存儲及其他功能操作，分別在各模塊中完成，這些模塊可以根據需要組合安裝到一個公用的機架內。這種結構可提供大的靈活性，較好地滿足通信網絡的需要。推出的模塊式大容量光纖分配架，利用面板和抽屜等獨特結構，使光纖的熔接和調配線操作更方便；另外，采用垂直走線槽和中間配線架，有效地解決了尾纖的布放和存儲問題。因此它是大容量光纖配線架中受歡迎的一種，但它的造價相對較高
光纖配線架的選型是一項重要而復雜的工作，各地應根據本地的具體情況，充分考慮各種因素，在認真了解，反復比較的基礎上，才能選出一種能滿足當前需要和未來發展的光纖配線架。
主要特點：
1.配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。
2.采用鍍鋅處理冷軋鋼板和表面噴涂的工藝,光纖分配盤采用摻雜阻烯材料的噴縮材質,輕便靈活,又結實耐用,具有光纜引入,固定和保護功能，光纜終端與尾纖熔接功能，用戶可根據實際需求選配單元數量或法蘭盤數量
3.模塊化設計：19英寸標準，單元體及每個模塊均可單獨取出，方便靈活配置與擴容。
4.易升級：可用作傳統的ODF，也可平滑地增加智能化光纖管理功能，且不影響正常的業務通信。
5.易操作和維護：獨立、清晰的功能分區方便操作和維護；通過跳纖實現交叉連接，走纖路由清晰，運維管理方便；全正面操作，支持前后及左右并柜安裝或靠墻安裝，易于安裝與維護。
外觀結構：
1、機架結構形式
1）機架結構有封閉式、半封閉式和敞開式。
2）機架高度分為2600mm、2200mm和2000mm三類。其寬度推薦選用120mm的整數倍，深度推薦選用300mm、450mm及600mm。
3）機架外形尺寸的偏差不超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。
2、機械活動部分
機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于110°，間隙不大于3mm。
3、引入光纜彎曲半徑
引入光纜進入機架時，其彎曲半徑應不小于光纜直徑的15倍。
4、機架結構
結構應牢固，裝配應具有一致性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。
5、保護套、襯墊及纖芯和尾纖彎曲半徑
光纜光纖穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。纖芯、尾纖無論處于何處彎曲時，其曲率半徑應不小于30mm。
6、機架的表面
涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。
7、結構裝置上的文字、圖形、符號和標志
主要特點：
1.配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。
2.采用鍍鋅處理冷軋鋼板和表面噴涂的工藝,光纖分配盤采用摻雜阻烯材料的噴縮材質,輕便靈活,又結實耐用,具有光纜引入,固定和保護功能，光纜終端與尾纖熔接功能，用戶可根據實際需求選配單元數量或法蘭盤數量
3.模塊化設計：19英寸標準，單元體及每個模塊均可單獨取出，方便靈活配置與擴容。
4.易升級：可用作傳統的ODF，也可平滑地增加智能化光纖管理功能，且不影響正常的業務通信。
5.易操作和維護：獨立、清晰的功能分區方便操作和維護；通過跳纖實現交叉連接，走纖路由清晰，運維管理方便；全正面操作，支持前后及左右并柜安裝或靠墻安裝，易于安裝與維護。
外觀結構：
1、機架結構形式
1）機架結構有封閉式、半封閉式和敞開式。
2）機架高度分為2600mm、2200mm和2000mm三類。其寬度推薦選用120mm的整數倍，深度推薦選用300mm、450mm及600mm。
3）機架外形尺寸的偏差不超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。
2、機械活動部分
機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于110°，間隙不大于3mm。
3、引入光纜彎曲半徑
引入光纜進入機架時，其彎曲半徑應不小于光纜直徑的15倍。
4、機架結構
結構應牢固，裝配應具有一致性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。
5、保護套、襯墊及纖芯和尾纖彎曲半徑
光纜光纖穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。纖芯、尾纖無論處于何處彎曲時，其曲率半徑應不小于30mm。
6、機架的表面
涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。
7、結構裝置上的文字、圖形、符號和標志
主要性能指標
1．使用條件：
1）工作溫度：-20℃～+60℃
2）相對濕度：≤85%（+30℃）
3）大氣壓力：70Kpa～106Kpa
2．光電性能：
1）連接器衰耗（包括插入、互換和重復）≤0.5dB
2）互換性附加損耗≤0.2dB
3）重復性附加損耗≤0.1dB
4）回波損耗≥40dB
5）插拔耐久性壽命>1000次
6）機柜高壓防護地與機柜絕緣，絕緣電阻>1000MΩ/500V（DC）
7）機柜高壓防護地與機柜間耐壓>3000V（DC），5S不擊穿，無飛弧
3．適用性指標：
1）標稱工作波長850nm\\\1310nm\\\1550nm;
2）光纖活動連接器：符合GB12507以及相關標準的規定。
3）光纖光纜應符合GB/T11819和GB /T7424的規定。
4．外形尺寸及容量：
1）外形尺寸：2000*800*400|2200*800*400|2000*800*400|2200*900*300|2000*1200*400|2000*1500*300（H×W×D）（mm）。
2）大容量：2160芯。
遠捷通信主要產品有：
光纜交接箱、ODF光纖配線架、光纖配線箱、光分路器箱、ODF單元箱、光纖快速連接器、光纖冷接子、光纖適配器、束狀尾纖、光纖跳線、光纖熔纖盤、光纖面板、光纖入戶箱、多媒體信息箱、電話配線箱、ONU入戶箱、理線架、光纖分線盒、塑料光纖分纖盒、PLC光分路器箱、SMC光纖分線箱、PLC光分路器、光纖轉換器、光纖冷接頭。
