材料：光纖熔接配線單元盒中，所有的塑料部件采用的材料具有防腐性能，金屬部件采用靜電噴塑處理，以增加其防腐蝕性能；材料的物理、化學性能穩定并且材料之間有良好的相容性。
熱收縮保護管采用的材料及填充物的熱熔溫度不小于120℃，熱軟化溫度大于90℃，使用溫度：-25℃～+40℃。
全部材料無毒、無腐蝕，對人體健康和其它設備。

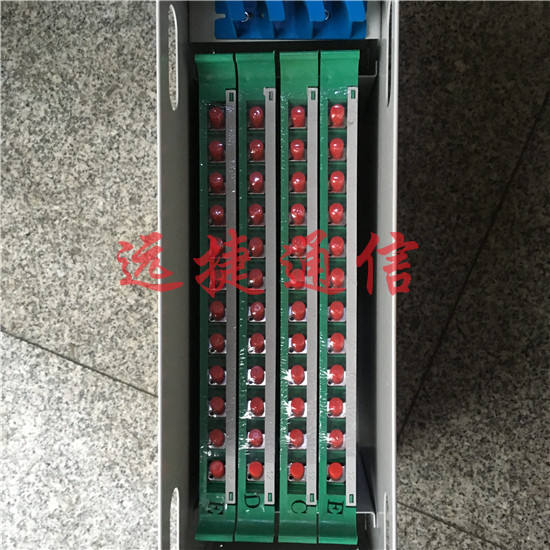

結構特點：用19″標準安裝界面，適用于多種機架、機柜上的安裝；采用金屬結構，表面涂裝靜電噴塑，結構輕巧，外形美觀；全模塊化設計，全正面化操作，安裝靈活、施工維護方便；抽拉式設計，集熔接配線一體化的熔接配線模塊；適用于束狀和帶狀光纜；每盤可卡式安裝12個FC，SC及ST適配器，適配器正面呈30°角，既保證拉光纖的曲率半徑，又可避免激光損傷眼睛；模塊可取出至設備外操作，簡單方便；光纜和尾纖均具有2m以上的盤儲空間
ODF單元箱優勢：
標準單元結構尺寸，19英寸標準安裝，既可裝入配線架機柜，也可改做壁掛安裝。
工藝精良結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖分配盤采用摻雜阻燃材料的塑料材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持在40mm以上。
既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜架內構成綜合配線架。具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲光纜纖芯和尾纖的存儲和保護功能等。
配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。在機箱后部有光纜引入孔和固定模塊

固定后經光纜盤繞架引入分配盒；光纖分配盤結構為可開啟上下層結構：開啟上層，將尾纖光纖連接器與下層適配器連接后沿走線架盤繞經出線孔繞至上層，即可合起上層，尾纖頭與引入的光纜纖芯熔接后把熔點固定在槽位內粘住，即完成操作，將分配盤插入對應層位即可；分配盒下面為跳纖存儲盤由于各功能模塊可分開操作，使用靈活方便。

大氣壓力：70~106Kpa

ODF光纖配線架專為光纖通信機房設計的光纖配線設備，具有光纜固定和保護功能光纜終接功能、調線功能、光纜纖芯和尾纖保護功能。既可單獨裝配成ODF架，也可與ODF數字配線單元、ODF音頻配線單元同裝在一個機柜/架內。構成綜合的ODF光纖配線架。該設備配置靈活、安裝使用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。

ODF光纖配線架性能：
◇ 采用完全封閉結構，可防塵、防鼠；
◇ 模塊化設計，可上下進纜，接地固定可靠；
◇ 機架采用優質鋼板，整體靜電噴塑，美觀大方耐用；
◇ 機架頂部、底部均開有進纜孔。光纜固定、開剝裝置可靈活安裝，既可滿足上走纜方式要求，又可滿足下走纜方式要求；
◇ 機架外型美觀，結構緊湊，容量大，密度高，適用于帶狀光纜和普通光纜;
◇ 合理的繞線走線結構，使走線非常清晰簡潔，路線非常方便；
◇ 單元體門板可翻轉拆卸，以及整個面板正面可以90度搖開，方便光纖的安裝維護；
◇ 安裝好的適配器傾斜角為40度，避免弧光直射入眼，同時可以保證光纖曲率半徑不小于40mm；
◇ 機架具備安全可靠的接地保護裝置。

ODF光纖配線架技術指標：
◇ 符合TIA/EIA、ANSI、GB/T3047.2標準
◇ 機架高壓防護接地裝置與機架間絕緣電阻≥2*104MΩ/500V(DC)
◇ 機架高壓防護接地裝置與機架間耐電壓≥3000V(DC)，1min不擊穿、無飛弧。
    ODF光纖配線架工作環境：
◇ 工作溫度：-5℃～+40℃
◇ 相對濕度：≤85%(+30℃)
◇ 大氣壓力：70～106Kpa
