96芯光纜交接箱配置圖文

96芯光纖交接箱|盒式分光/免跳接96芯光纖交接箱生產廠家|FTTH共建共享室光纜交接箱|光纖交接箱詳細介紹圖文介紹、光纖交接箱（中國電信|中國聯通|廣電網絡|移動通信專用,配線容量：48芯、72芯、96芯、144芯、216芯、288芯、360芯、432芯、480芯、576芯、648芯、720芯、864芯、960芯、1152芯光纖交接箱）FTTH三合一光纜交接箱是用于光纖接入網三網主干光纜與FTTH小區配線光纜節點處的接口設備,可以實現大容量光纖的熔接,終端存儲以及調度等功能。該產品的應用,減少了三網的重復線路建設,精簡線路,美化環境。中華人民共和國通信行業標準 通信光纜交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范圍 本標準規定了通信光纜交接箱。光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備。可對主,配線光纜進行固定,開剝,保護,終接及冗纖的盤繞,通過光纖跳線,能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計,最優化的光纜管理系統,實現主干光纜與配線光纜交叉連接或互連,以及主干光纜之間的直通連接配線功能。且適用于多元化的XPON建設需求,提供多種光分路器增值單元解決方案、

96芯光纜交接箱配置圖文

一,概述產品結構與應用場景

ODN（光分配網絡）是PON中的重要組成部分,在FTTH中采用分路器分光,并在靠近用戶的地點引出大量的用戶光纖,這些都與傳統的ODF配線產品有些不同,并且用戶接入網的數量大,結構復雜,成本要低,升級維護困難,使得配線產品在FTTH中起著越來越重要的作用,好的配線解決方案才能保證接入網長期,穩定,可靠地運行。

一．產品結構與應用場景由遠捷通信設備有限公司開發的不銹鋼光纜交接箱

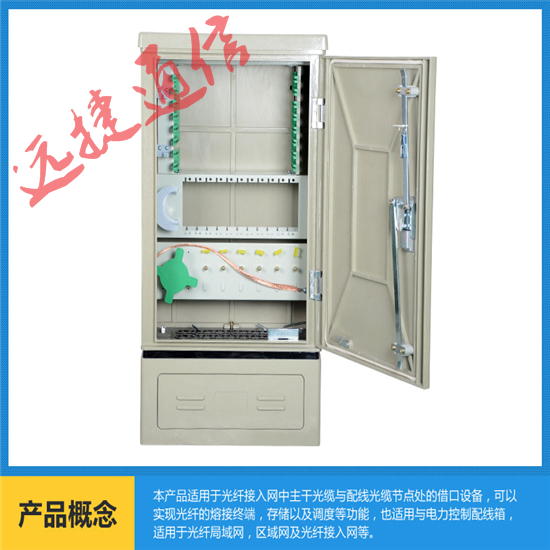

不銹鋼光纜交接箱是用于光纖接入網中主干光纜與配線光纜節點處的接口設備，可以實現光纖的熔接、終端存儲以及調度等功能。

• 箱體采用不銹鋼材料制造，抗腐蝕耐老化，使用壽命超過20年。
• 殼體門框四周采用凹槽結構，硅橡膠密封 ，密封性能達到GB4208--1993中IP 級要求。
• 殼體門鎖采用三面齒輪推桿機構，是開啟和關閉箱門時更顯輕松。
• 箱體內部夾以隔熱材料，能有效防止箱內凝露的產生。
• 采用12芯熔配一體化模塊，最大幅度利用有效空間，最大容量為288芯。
• 卡接式安裝FC、SC、ST適配器。
• 有可靠的光纜固定、開剝和接地裝置。
• 各部件位置和按排，確保光纜在任何位置時彎曲半徑大于40MM。
• 光纜進殼體接口處，突破傳統方式改用硅橡膠變徑處理光纜密封問題。

簡介

  光纜交接箱是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備。光纜引入光纜交接箱后，經固定、端接、配纖以后，使用跳纖將主干層光纜和配線層光纜連通。

箱體性能

  光纜交接箱是安裝在戶外的連接設備，對它最根本的要求就是能夠抵受劇變的氣候和惡劣的工作環境。它要具有防水氣凝結、防水和防塵、防蟲害和鼠害、抗沖擊損壞能力強的特點。它必須能夠抵御比較惡劣的外環境。因此，箱體外側對防水、防潮、防塵、防撞擊損害、防蟲害鼠害等方面要求比較高；其內側對溫度、濕度控制要求十分高。按國際標準，這些項目最高標準為IP66。但能達到該標準的箱體外殼并不多。目前國內使用的光纜交接箱箱體主要有：原裝德國KRONE箱體，箱體采用不飽和聚酯玻璃纖維增強材料（SMC），在防水、防潮、防撞擊損害方面有較好的性能。國內參照KRONE箱體的仿制品是以鐵質為主的金屬箱體（一般達到IP65標準）。對于金屬箱體，由于其在防水氣凝結方面的低劣性能，注定不會得到大量使用，并逐漸被淘汰。國內一些份仿制品由于材料性能問題導致箱體在防水氣凝結和抗沖擊兩項性能上與引進德國的KRONE有較大差異，另外由于密封膠條抗老化性能較差，在防水、防塵兩項性能上表現也一般。當然在光纜交接箱安裝位置的外環境比較好時，降低性能要求，減少投資也是可以接受的。

容量

  光纜交接箱的容量是指光纜交接箱最大能成端纖芯的數目。容量的大小與箱體的體積、整體造價、施工維護難度成正比，所以不宜過大。在實際設計和工程中，人們對光纜交接箱的容量問題似乎僅僅要求容量越大越好，但這樣可能帶來的后果是：箱體體積增大、設備價格增高。實際上，我們經常所說的交接箱的容量應該指的是它的配纖容量，即主干光纜配纖容量與分支光纜配纖容量之和。 光纜交接箱的容量實際上應包括主干光纜直通容量、主干光纜配纖容量和分支光纜配纖容量3部分。

光纜交接箱特點

IP65級不銹鋼

  ●箱體采用高強度不銹鋼板制成，強度高，防老化，抗腐蝕，并能抵御意外或惡性破壞

  ●箱體所有邊角全部使用專用圓角成型模具成型，表面處理采用拉絲或靜電噴塑，外表美觀

  ●箱體采用雙層結構，中間充有高性能隔熱材料，具有良好的隔熱效果，能有效防止箱內水汽凝結

  ●箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好

  ●采用12芯熔接配線一體化模塊

  ●可安裝有FC、SC光纖適配器

  ●有可靠的光纜固定和接地保護裝置

  ●適合于單芯和帶狀光纜的成端

  ●適用標準：YD/T 988-2007

SMC

  ●箱體采用高強度的國際航空材料SMC（玻璃纖維增強不飽和聚酯塑料）經高溫模壓而成，使用壽命長，防老化、抗輻射；表面不需任何防護，具備全天候防護功能

  ●箱體厚實，具有良好的隔熱效果，能有效防止箱內水汽凝結

  ●箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好

  ●采用12芯熔接配線一體化模塊

  ●適合FC、SC光纖適配器的安裝

  ●有可靠的光纜固定和接地保護裝置

  ●適合于單芯和帶狀光纜的成端

  ●適用標準：YD/T 988-2007

技術指標

  環境溫度：-40℃-+60℃

  相對濕度：≤95%

  大氣壓力：70kpa-106kpa

  連接器損耗（插入，重復）：≤0.5db

  回波損耗：pc≥40db, UPC≥50dB, APC≥60dB

  光纖轉接器插拔1000次變化量≤0.2dB

不銹鋼光纜交接箱功能要求：

1． 光纜固定與保護功能

應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。

2．  光纜終接功能

應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。

3．調線功能

   通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。

4．光纜纖芯和尾纖的保護功能

   光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。

5．容量

    每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。
