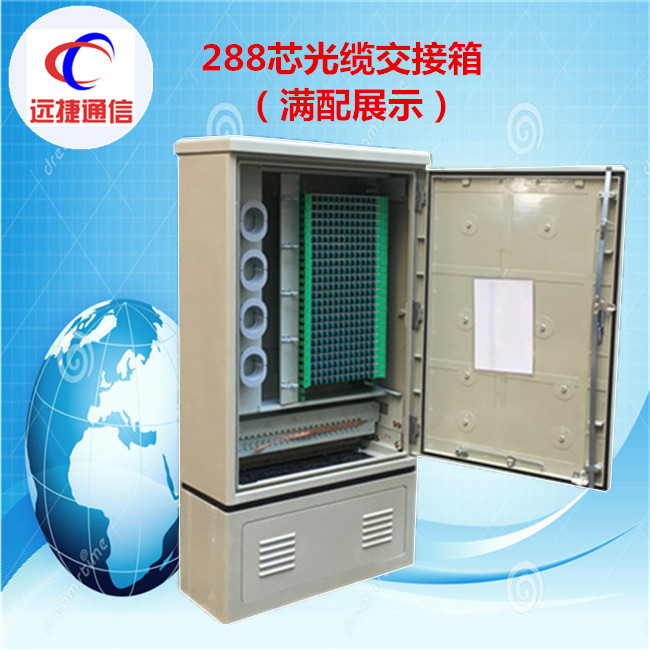

常規款288芯光纜交接箱圖文并茂

中國移動<中國聯通<中國電信<中國廣電<中國鐵通<長城寬帶供應優質288芯光交箱、288芯光交箱廠家（288芯光交箱）圖文介紹、288芯光纜交接箱、288芯三網合一光交箱、OMDF光纖總配線架、三網合一光纖配線架、三網合一樓道箱、戶外通信機柜、機房光纖配線架、網絡機柜、室外光纜交接箱、光纜分光分纖箱、光纖分線箱、（分纖箱、分配箱、配線箱、樓道箱）、光分路器箱、ODF單元箱、OUN配線箱、多媒體集線箱、光纜終端盒、光纜接頭盒、光纖快速連接器、PLC光分路器、一體化托盤、光纖適配器、光纖尾纖、光纖熔接盤、儲纖筒、理線環、法蘭卡條、光纖信息面板、光纖插座盒等中國聯通公司光纜交接箱中國聯通公司光纜交接箱中國聯通公司光纜交接箱……

【產品名稱】：GPX-YJ288芯光交箱
【產品型號】：YJ-96芯，144芯，288芯，360芯，432芯，480芯，576芯，684芯，720芯，864芯，1152芯，1200芯，1440芯
【產品顏色】：灰白色
【生產廠商】：遠捷通信【產品材質】：SMC復合材質，不銹鋼材質，冷軋鋼板材質，
【產品規格】：落地式，壁掛式，三網合一，四網合一，插片式，盒式，無跳接，免跳接，（室外防水型）
【產品配置】：常規可配SC，FC,LC，ST束狀（帶狀）尾纖，
【免費印字】：中國電信，移動，聯通，聯通，廣電，鐵通，長城寬帶，
廠家直銷，質量保證，量大優惠，長期大量庫存現貨

常規款288芯光纜交接箱圖文并茂

一、傳統光纜交接箱產品特性
高強度的SMC箱體結構，耐候、抗腐蝕性能強
箱門三點鎖定，門鉸鏈內置，有效防盜防破壞
托盤式終接單元，模塊化設計，方便系統擴容和安裝
可靠的光纜引入、固定保護裝置，適用于非帶狀光纜及帶狀光纜
適用于FC、SC、LC、ST等多種適配器的安裝
全程曲率半徑大于37.5mm訂購指
二、室外光纜交接箱產品描述
GXF05系列光纜交接箱是用于光傳輸網絡中主干光纜與配線光纜交接點處的接口設備，用于實現光纜的固定和保護、光纜熔接成端、光纖熔接點保護、光纖線路分配與調度、內部設備防護和其它增值模塊安裝等功能。
三、技術參數
工作溫度：-40℃～+60℃
環境濕度：≤95%（+40℃時）
大氣壓力：70 kPa～106 kPa
產品防護等級：IP65
絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于2×104MΩ/500V(DC)
耐電壓(V)：接地裝置與箱體金工件之間的耐電壓不小于3000V（DC）/1min
連接器衰減(dB)：≤0.3dB
回波損耗(dB)：PC型≥45dB，UPC型≥50dB，APC型≥60dB

三網合一光纜交接箱
一、概述
光纜交接箱用于實現光纖接入網中主干光纜與配線光纜的連接、分配及調度，廣泛用于光纖接入網線路以及CATV網線路工程。
二、主要特點
1.箱體采用高強度的國際材料SMC（玻璃纖維增強不飽和聚酯塑料）經高溫模壓而成，使用壽命長，防老化、抗輻射；表面不需任何防護，具備全天候防護功能。
2.箱體厚實，具有良好的隔熱效果，能有效防止箱內水汽凝結
3.箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好。
4.采用12芯熔接配線一體化模塊。
5.適合FC、SC、LC、ST光纖適配器的安裝。
6.有可靠的光纜固定和接地保護裝置。
7.適合于單芯和帶狀光纜的成端。
8.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。
9.箱體防護等級達到GB/T4208-1993標準中IP65等級要求。
10.美觀大方，線條清晰，防腐防水性能好，使用壽命長。
11.光纜交接箱規格：48芯、72芯、96芯、144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、1152芯。
三.功能要求：
1． 光纜固定與保護功能
應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2． 光纜終接功能
應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3．調線功能
通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4．光纜纖芯和尾纖的保護功能
光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5．容量
每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。
四、使用、維護
1、門鎖的使用方法：
1．1、開門： 把鑰匙尾端插入門鎖盤中間堵塞中，逆時針旋轉半圈，按下PUSH即可打開箱門。
2、光纜的引入
2.1光纜的引入在設備正面進行，設備底板有若干敲落孔，光纜引入時可將使用的孔敲開。
2.2 引入光纜后，用隨機附件中的密封膩子將光纜孔堵牢。
2.3 光纜引入后，對主干光纜，打開光纜分支盒，用喉箍將光纜固定可靠，再固定好加強芯，并在此將光纜開剝，開剝長度約2米，開剝后的纖芯分別用纖芯護管穿入保護, 再將光纜鎧裝層和加強芯分別引出接地。對配線光纜，可以直接上固定板用喉箍將其固定可靠，然后開剝、接地，去除松套管，套上纖芯護管。
2.4 主干與配線光纜纖芯分別從下橫梁左側孔穿入，在箱體左邊適當位置自下而上用尼龍扎帶依次固定，待進接續模塊的熔接蓋板。過路光纜纖芯則進右側盤纖板后面的過路纖存貯熔接裝置（翻轉開盤纖板后就是過路纖存貯熔接裝置）。
3.1 拉出一體化熔配托盤，扣開托盤上的保護蓋，卸下熔接蓋板；
3.2 按色譜順序將尾纖活動連接頭成端下層基座適配器相應端口，并將尾纖自然盤繞（注意：纖芯在所有轉彎處的曲率半徑不小于40mm）引至上熔接蓋板纜口；
3.3 蓋上熔接蓋板。
4、光纖的熔接
4.1 將箱體左側已固定的主干和配線光纖引入熔接蓋板，根據一體化托盤拉出的位置預留一定長度，以保證一體化托盤能輕松地推入，入口處用尼龍扎帶固定；
4.2 從熔接蓋板中間的纜孔處引入尾纖；
4.3 將尾纖和外纜纖芯一起在蓋板的外圈上整齊地盤繞、固定，將裸纖引入熔接芯片處進行熔接，熔接時，熔接點用熱縮套管熱縮保護，熔接完成后，蓋上保護蓋。
