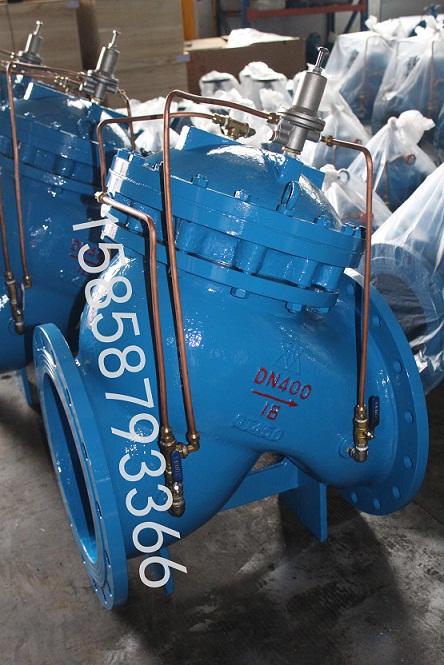

緩開緩閉水泵控制閥DY30AX PN25水力閥廠家
1.緩開緩閉水泵控制閥DY30AX關于選型：
1.可根據水泵公稱通徑直接選用。
2.控制揚程的設定可以按電機額定電流設定，也可以按高效率工況設定，改閥門工作揚程設定值為設計工況揚程。
安裝調試
1.介質流動方向應與閥體箭頭方向一致；
2.外接導壓管裝置出廠前均通過壓力試驗，安裝時嚴禁損傷導壓裝置。
2.緩開緩閉水泵控制閥DY30AX注意事項：
1、系統運行前應檢查主閥上導閥、配管、管件是否嚴密完整無損。
2、導閥及配管上的控制閥動作是否靈敏。
3、系統運行一段時間后要進行管路維護。
4、最佳安裝方式為水平安裝（即閥蓋向上）。
5、安裝前仔細檢查介質流向，避免安裝錯誤。
6、管路應清理干凈閥前安裝過濾器，防止雜質影響產品性能，及損壞產品。
7、環境溫度在 0℃以下時，要做好，保溫工作。
8、小過濾器要定期清洗。
9、安裝應有足夠的空間，在止回閥后要安裝控制閥見安裝示意圖。
3.緩開緩閉水泵控制閥DY30AX故障排除：
|
現象 |
檢查內容 |
檢查方式 |
處理方式 |
|
|
1、壓力過低 |
觀察壓力是否過大 |
增大壓力 |
|
2、頂上調節桿是否退出 |
|
交調節桿開啟 |
|
|
3、調節閥 3、12（活塞型 3、13） 是否打開 |
|
打開調節閥 |
|
|
4、管路是否堵塞 |
下管路 |
將堵塞手取出 |
|
|
|
1 膜片或 O 型圈是否損壞 |
打開上蓋取出膜片或活 塞 |
更換膜片或 O 型圈 |
|
|
2、活塞過緊 |
|
下調節桿使活塞活動后 再上調復位 |
|
3、調節閥 3、12（活塞型 3、13） 是否打開 |
|
打開調節閥 |
|
|
4、回水壓力是否過低 |
觀察壓力是否低于工作 壓力 |
|
4.緩開緩閉水泵控制閥DY30AX技術參數：
1,公稱壓力：1.0MPa,１.6MPa,2.5MPa
2,較低動作壓力：0.05MPa
3,適用介質：水
4,適用溫度：0～80℃
5,緩閉時間：3～120s（可調節）
6,水錘峰值：≤1.3倍水泵出口額定壓力
7,水泵較高反轉速度：≤1.2倍水泵額定轉速
8,阻力損失：比旋啟式止回閥減少約31%。
5.緩開緩閉水泵控制閥DY30AX性能參數
|
公稱壓力Mpa |
殼體實驗壓力Mpa |
密封實驗壓力Mpa |
最低動作壓力Mpa |
緩閉時間（S） |
適用溫度℃ |
適用介質 |
|
1.0 |
1.5 |
1.0 |
0.07 |
3~120 |
0~80 |
水 |
|
1.6 |
2.4 |
1.6 |
||||
|
2.5 |
3.75 |
2.5 |
6.緩開緩閉水泵控制閥DY30AX連接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
|
L |
205 |
220 |
245 |
290 |
400 |
425 |
457 |
535 |
610 |
660 |
692 |
865 |
1000 |
|
H |
300 |
330 |
467 |
520 |
550 |
580 |
640 |
778 |
889 |
1010 |
1037 |
1294 |
1324 |
7.緩開緩閉水泵控制閥DY30AX工作原理：
1、緩開過程：設定多功能止回閥開啟壓力為P（P一般小于水泵正常運行的出口壓力）,調整彈簧,使X彈力等于P.當水泵剛開啟,出口壓力低于P時, 下塞頭關閉,雖然上塞頭開啟后,但由于小止回閥的單向作用,主閥上腔水不能排出,主閥不能開啟.當水泵出口壓力上升到等于大于P時,導閥膜片向上運動,帶 動上,下塞頭向上,塞頭關閉,塞頭開啟,主閥上腔水開始排出主閥緩慢打開。
2、運行過程：當主閥上腔水全部排空后,主閥完全開啟.相運載于上腔與閥后相通的多功能止回閥,具有水損小,節能的特點。
3、緩閉過程：水泵停止運行,主閥分兩極關閉,先快速關閉90％,再緩慢關閉,從而清除了水錘.（注:1、控制導閥亦可用電磁取代.2、接在主閥體出口的控制管路同樣可接在其他水膜上,水源壓力不低于1Kg/cm2）
緩開緩閉水泵控制閥DY30AX PN25水力閥廠家
維修和維護
水力控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內零部件損壞時，請按下列指示進行拆卸。（注：內閥內一般消耗損傷品為膜片和○型圈，其它內部零件損傷甚少）
1.先將主閥前后端閘閥關閉。
2.將主閥蓋上的配管接頭螺絲松開,釋放閥內壓力。
3.將所有螺絲取下，包括控制管路中的必要銅管的螺帽。
4.取閥蓋和彈
5.將軸芯、膜片、活塞等取下，切勿損傷膜片。
6.將以上各項東西取出后，檢查膜片及○型圈是否損壞；如無損壞請勿再分自行爭其內部零件。
7.如發現膜片或○型圈有損壞，請將軸芯上的螺帽松脫，逐浙分解出膜片或型圈，取出后重新換上新的膜片或○型圈。
8.詳細檢視主閥內部閥座、軸芯等是否有損壞，若有其它雜物在主閥內部將其清理出。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
緩開緩閉水泵控制閥DY30AX PN25水力閥廠家
