10系統DDF數字配線架（DDU數字配線單元）接線方法介紹

「YUANJIE遠捷通信@MPX數字配線架/柜（DDF數字配線架/柜）制造」DDF數字配線架|DDF數字配線柜|DDF配線架|西門子數字配線架|BNC數字配線架【DDU數字配線單元：8系統、10系統、16系統、20系統、21系統數字配線架】(Digital Distribution Frame)YD/T 1437-2014 數字配線架 通信行業標準(YD)數字配線架，DDF數字配線架，DDF高頻配線架廠家，DDF配線架生產基地！

   DDF采用標準化程度極高的、先進的、僅用自攻螺釘可安裝的、三面多孔位直立柱及橫立柱、側立柱，孔距25mm新型旋轉單元，可根據用戶操作需要,旋轉自如有完善的接地系統。

    隨著光纖傳輸網與接入網通信的迅猛發展，數字配線的容量在相應上升，傳統的較繁瑣的結構已不能適應新形勢發展的需要，現我公司推出一種新型多孔位立柱的型數字配線架，與傳統產品相比，在同樣滿足YD/T1437-2006標準的要求下，結構標準化、統一化程度更高，對生產、施工、安裝操作、維護更簡單、快速、方便。采用標準化程度極高的、先進的、僅用自攻螺釘可安裝的、三面多孔位直立柱及橫立柱、側立柱，孔距25mm 新型旋轉單元，可根據用戶操作需要,旋轉自如有完善的接地系統。

10系統DDF數字配線架（DDU數字配線單元）接線方法介紹

品特點：

1. 機架由骨架、接地組件、配線單元為主體組合而成。配線單元可作180°翻轉。另外，還設有專用的保護接地端子和工作接地端子，維護使用方便。
2. 設備各結構件均采用環氧靜電粉沫噴塑，外型美觀，色彩柔和，附著力強，防腐性好；

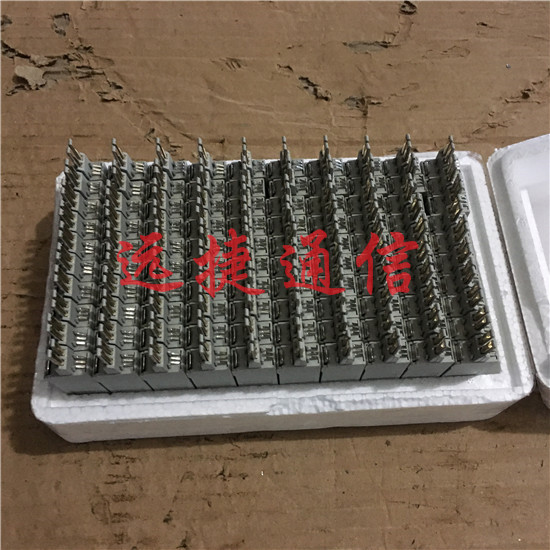

3. 連接件采用5件套的同軸連接器，其雙通同軸插座的后端與帶螺紋鎖定的同軸插頭連接，與傳統的焊接端子式相比，在配線、調線、轉接等方面較之靈活方便，其前端則用帶測試口的“口”型同軸插頭，具有監測功能；
4. 配線單元板上均設置有標志牌，可隨時方便地對每個插頭進行標識。

規格型號及配置容量

型 號 規 格 單元板容量（系統） 滿配單元數  （個） 匹配  阻抗 滿配容量數  （系統） 機架尺寸  高×寬×深（mm） CT-MPX09 單面： 88 雙面：176 2000×520×450 8 單面：11 雙面：22 75Ω  西門子 單面：110 雙面：220 10 單面：11 雙面：22 單面：144 雙面：288 16 單面： 9 雙面：18 單面： 96 雙面：192 2200×520×450 8 單面：12 雙面：24 單面：120 雙面：240 10 單面：12 雙面：24 單面：160 雙面：320 16 單面：10 雙面：20 單面：120 雙面：240 2600×520×450 8 單面：15 雙面：30 單面：150 雙面：300 10 單面：15 雙面：30 單面：192 雙面：384 16 單面：12 雙面：24 單面： 88 2000×600×300 8 單面：11 單面：110 10 單面：11 單面：144 16 單面： 9 單面： 96 - 8 單面：12 單面：120 10 單面：12 單面：160 16 單面：10 單面：120 - 8 單面：15 單面：150 10 單面：15 單面：192 16 單面：12 雙面：176 - 8 雙面：22 雙面：220 10 雙面：22 雙面：288 16 雙面：18 雙面：192 - 8 雙面：24 雙面：240 10 雙面：24 雙面：320 16 雙面：20 雙面：240 - 8 雙面：30 雙面：300 10 雙面：30 雙面：384 16 雙面：24 單面： 88 - 8 單面：11 單面：144 16 單面： 9 單面： 96 - 8 單面：12 單面：160 16 單面：10 單面：120 - 8 單面：15 單面：192 16 單面：12

MPX129 型 數字配線架

所屬類別： 配線產品 規格型號:MPX129

MPX129型數字配線架用于數字復用設備之間或數字復用設備與程控交換設備或非話業務設備之間 的配線連接設備。 機架采用鋁型材或鋼材，有封閉式、半封閉式和敞開式三種結構。高度有2600mm、 2200mm、2000mm等，寬度和深度有多種規格，或根據用戶的需求制作各種尺寸的機架，根據容量的 需要單雙面安裝均可。單元安裝方式有固定式、翻轉90度或翻轉360度三種形式。MPX129擁有多種型 號；提供各種規格的連接器：特性阻抗為75Ω 的西門子、富士通、NEC、AT&T、CC4、BNC型等不平 衡式同軸連接器；特性阻抗為120Ω 平衡式連接器；75Ω /120Ω 阻抗轉換連接器。75Ω 特性阻抗的各種 不平衡式同軸連接器，表面鍍金后接觸電阻低，接續可靠，可不中斷電路測試，可與各種規格的射頻電 纜連接。75Ω /120Ω 阻抗轉換連接器75Ω 側采用西門子型或BNC型不平衡式同軸連接器，120Ω 側采用 繞接式、卡接式、RJ45式。各項技術指標符合“YD/T779-1999數字配線架”要求

主要技術原理 ：

目的是為了解決現場數字設備的配線和管理，節省有效的空間。

四．技術參數

（全面符合YD/T1437-2006標準的規定）

1．DDF配線架連接器

   DDF配線架常見有75Ω／75Ω不平衡式連接器單元和120Ω／120Ω平衡式連接器單元兩種。75Ω／75Ω不平衡式連接器是連接射頻同軸電纜，特性阻抗為75Ω的連接器單元，通常用于長距離傳輸。120Ω／120Ω平衡式連接器是連接對稱電纜，特性阻抗為120Ω的連接器單元，通常用于短距離傳輸。另有75Ω／120Ω阻抗轉換連接器單元，用于射頻同軸電纜與對稱電纜的轉換，它解決了75Ω雙同軸電纜到120Ω的雙絞線的信號轉換問題。



2．連接器與線纜連接方式



  連接器與線纜的連接方式有直焊式（適宜75Ω）、卡接式、繞接式（適宜120Ω）三種形式。



  單元連接器上可設有測試點，單元上有示銘標志。



3．DDF配線架實現的配線、跳線和轉接功能



  單元后側應為固定配線、固定跳線和固定轉接。在單元前側，當拔掉連接插頭或短跳線時，用塞繩插拔即可完成臨時跳線和臨時轉接功能。



4.主要參數



使用環境



環境溫度：-5℃~+45℃；



相對濕度：45%～80%；



大氣壓力：70 Kpa～106Kpa。



4.1特性阻抗：75Ω



4.1.1工作速率:2Mbit/s、8 Mbit/s 、34 Mbit/s 、45 Mbit/s、 140 Mbit/s、和155 Mbit/s；



4.1.2接觸電阻:外導體間≤2mΩ,內導體間≤5mΩ；



4.1.3絕緣電阻:內、外導體間、內導體與單元板金屬件間的絕緣電阻≥1000MΩ/500VDC；



4.1.4耐壓: 內、外導體間、內導體與單元板金屬件間應能承受50HZ、AC1000V，1min無飛弧或擊穿現象；



4.1.5串音防衛度：≥70dB（50KHz—233MHz）；



4.1.6介入損耗：≤0.3dB(50KHz—233MHz)；



4.1.7回波損耗: ≥18dB（50KHz—233MHz）。



4.1.8拉脫力≥50N



4.1.9連接器壽命≥1000次



4.1.10經振動沖擊后無機械損傷。



4.2特性阻抗：120Ω



4.2.1工作速率:2Mb/s



4.2.2接觸電阻:成端接觸電阻≤3mΩ,簧片間接觸電阻≤7mΩ；



4.2.3絕緣電阻:≥1000MΩ/500VDC；



4.2.4耐壓:500V(50HZ AC)/ min；



4.2.5介入損耗：≤0.4dB(50KHz—3.1MHz)；



4.2.6回波損耗: ≥18dB（50KHz—3.1MHz）；



4.2.7串音防衛度：不小于60dB（50KHz—3.1MHz）；



4.2.8連接器的線芯直徑0.4～0.6mm。



4.2.9拉脫力：卡接式≥25N



            繞接式≥25N



4.3特性阻抗：75Ω/120Ω



4.3.1工作速率:2Mb/s；



4.3.2回線間串音防衛度：≥60dB（50KHz—3.1MHz）；



4.3.3回波損耗: ≥18dB（50KHz—3.1MHz）。



5． 機械物理性能



5.1鍍金層厚度：2μm；



5.2接插件壽命：>1000次；



5.3拉脫力：75Ω同軸連接器>50N；120Ω平衡連接器>25N；



5.4各式連接器的塑料件燃燒性能應符合GB4609中規定的FV-0級要求。機械活動部位轉動靈活，緊固件聯接可靠。有明確標示。



6． 防腐性能



所用緊固件采用不銹鋼或鍍鎳處理；



所有結構件均采用靜電環氧粉末噴涂；



7． 機柜絕緣性能



高壓防護地與機柜絕緣；絕緣電阻≥1000MΩ、500V DC；



防護地與機柜間耐壓≥3000V(DC)/min不擊穿，無飛狐。



8.可實現上、下進纜，安裝固定，雙面操作；外型尺寸（不包括上、下絕緣墊）為：高2000㎜、寬600㎜、深600㎜（柜體高度根據用戶需求確定，一般為2000mm或2200mm或2600mm）。本綜合柜頂部和底部安裝孔距為400㎜×440㎜，孔徑為Φ13㎜。
