光纜固定與保護裝置

OMDF具有光纜引入、固定和保護裝置。該裝置具有以下功能：

1．將光纜引入并固定在機架上，保護光纜及纜中纖芯不受損傷；

2．光纜、跳纖經過架體部件時，架體部件結構的設計不應損傷光纜、跳纖；

3．在跳纖轉角處，應設置纖環和繞纖柱，避免跳纖和架體直接接觸；

4．光纜金屬部分與機架絕緣；

5．固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置；

6．光纜固定和保護裝置可集中設置在架體底部（室外光纜下走線時），也可集中設置在架體頂部（室外光纜上走線時），還可分散設置。當分散設置時，宜選擇在架體底部/頂部、架體中間位置。

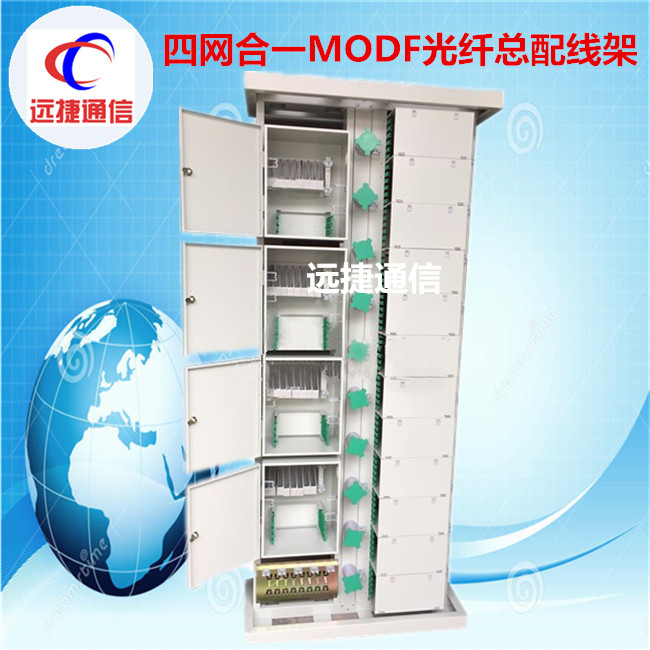

648芯OMDF光纖總配線架圖文結構講解

一：室外光纜的引入

設備的正面，設計為外線纜側。在機架的頂部，配有多層光纜引入固定板。外線光纜首先引入到光纜固定板上，進行固定，接地保護。開剝后的光纜，順著機架左邊的線環引入到下面各層熔配一體化塑料托盤中，并與托盤中的尾纖進行熔接，每六塊十二芯托盤為一單元體，每一個單元體為七十二芯，并可選配有機框，標識門板。

二：設備纜的引入

設備的背面，設計為設備線纜側。設備引入過來的室內黃色纜或單芯纖從機架頂部的左側中間部位引入并捆扎，引入過來的室內黃纜或單芯纖到各層翻轉單元板前均須開剝，開剝后的纖，再引入到翻轉單元板的背后與適配器相接。翻轉單元板可以向前翻轉110°度，方便設備來的纖的連接。每塊翻轉單元板計96芯，可以安裝FC適配器，SC適配器，LC適配器等。

機架外形尺寸

1．為與機房內其它設備高度保持一致，便于走線，OMDF機架高度一般選用2600mm、2200mm和2000mm三種。在現有測量室內安裝時，也可根據現有測量室的空間高度定制，但高不得超過3510mm。

2．OMDF的寬度宜為 120mm 的整數倍，推薦選用寬度為720mm。深度推薦選用600mm、800mm及900mm三種。

3．機架外形尺寸的偏差不應超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。

走線槽道

1．機架的設備側應安裝多層水平走線槽道，以滿足多個機架并架時的走纖。

2．走線槽道可分層設置在設備側每層光纖終端單元的下方或后面，也可設置在架體

中間位置，但不應影響光纜的布放與固定。

3．走線槽道內可設置擋纖柱，將架內跳纖與架間跳纖分開。架內跳纖靠走線槽道內

側布放，架間跳纖靠走線槽道外側布放，以避免跳纖的交叉走線。

4．各架走線槽道的高度、尺寸應相同，以便于并架時相互拼接、延伸。

576芯光纖配線架（圖文詳細介紹）：

主要特點：

 前后操作方式，可多臺并架使用；

 設有分支光纜存儲裝置，可存儲分支光纜余長；
 跳纖可定長，架內跳纖可定長為2 米、3 米、4 米；
 應用范圍：適用于引入光纜在2000 芯以上的大型模塊局、中心機房。

環境要求

使用環境條件：

工作溫度：-5℃～＋4O℃ 。

相對濕度：≤85 % (＋30℃）。

大氣壓力：70～106kPa。

ODF單元箱概述：
適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統
主要特性：
具有光纜固定和保護功能；具有光纜終接功能；調線功能；光纜纖芯和尾纖的保護功能。
光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm
技術參數：
工作環境溫度﹣40℃～﹢60℃
環境濕度≦95%（﹢40℃）
大氣壓力70kPa～106 kPa
光纜進入數量1×2根（下進纜）
皮纖進入數量8×2根（下進纜）
箱門開啟角度180°
接地排耐電壓水平≥3000V（DC）/10mA/1min
絕緣電阻≥2×1020MΩ500V
