三網合一光纖分線箱、三網合一光纖分纖箱、三網合一光纖配線箱、三網合一光纖樓道箱、三網合一光纖分光箱、三網合一光纖分配箱、三網合一光纖直熔箱、三網合一光纖熔接箱、三網合一光纖網絡箱

型號： 24芯、36芯、48芯、72芯、96芯、144芯

規格：750*600*180、700*600*140、700*600*120、600*500*120

材質：冷軋板、不銹鋼

安裝方式：壁掛式、抱桿式、掛墻式、嵌入式、鑲嵌式、室外、室內等帶防水功能
使用區：移動 聯通 鐵通 電信 FTTH FTTB FTTX FTTP

寧波市遠捷通信設備有限公司專業為電信、移動、聯通、鐵通、廣電供應配套產品

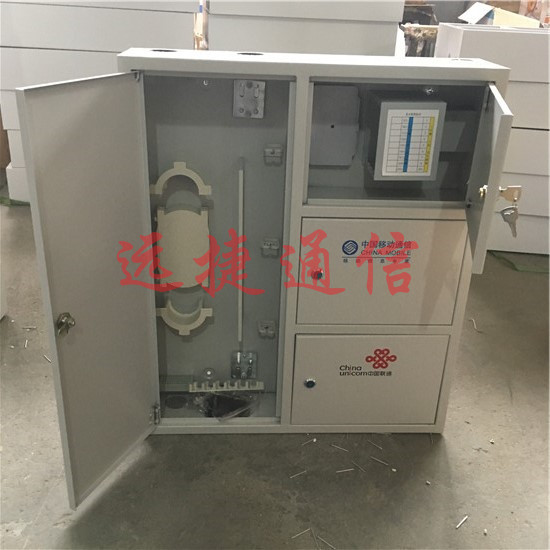

72芯三網合一光纖直熔箱詳細圖文并茂

使用和維護

1、 使用原理圖：

2、 光纜從箱體底部進線孔進入光纜交接箱，光纜進入箱體后在距箱體底部50mm處開剝，開剝長度600mm，如圖所示：

3、 光纜固定至底部光纜引入單元。

4、 主光纜進入一體化熔接配線單元，在此與尾纖熔接。

5、 一體化熔配單元為抽屜式結構。熔接時將單元抽出，操作完畢后，將單元推進滑槽，推到底時，單元將自動鎖定，每個一體化熔接下來配線單元可卡12位FC或SC適配器，同時可熔接12芯光纖。

6、 每個單元蓋板上貼有熔接標識記錄表。每熔接完一個單元，須作好熔接記錄。

7、 光纖線路的連接和調度均通過交叉連接，用雙頭尾纖在箱體正面實現。雙頭尾纖選擇不同長度系列適應跳線。

注意

1、光纜交接箱用于室外光纜的連接、分配和調度。箱體應安裝在堅固牢靠的固定基座上，以便于安裝和調度。

2、 光纜余長在箱體內應保持自然彎曲，其曲率半徑應大于40毫米。

3、 光纜固定后，將加強芯固定在加強芯柱上，并將其可靠接地。

4、 在操作小直徑光纖時應小心，以免刺破皮膚，特別是眼睛部位。

5、 在光纖傳輸光能量時，建議不要直接觀看光纖和光纖連接器端面，除非安全能量輸出等級已得到保證。

主要特點：

1.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。

2.箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長.

3.光分路器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性。

4.采取左右結構和上下結構組合結構的設計，左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層，下層為光纖熔接層。

5.在機箱形式及厚度保持一致的情況下，光纖熔接盤大支持6片，滿足施工過程中任意形式的接續

6.各種接頭端接方便，安裝靈活。用于配線間和設備間光纜的端接、使用和管理。

7.門鎖采用優質戶外防水鎖，箱體掛墻安裝

8.具有臨時尾纖存儲區域

9.支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等

 具體功能要求如下：

(一)光纜固定與保護功能

應具有光纜引入、固定和保護裝置。該裝置具有以下功能：

1．將光纜引入并固定在光纖接續盒內，保護光纜及纜中纖芯不受損傷；

2．光纜金屬部分與機架絕緣；

(二)光纖終接功能

應具有光纖終接裝置。該裝置應便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞的光纜纖芯、尾纖不受損傷。

(三)調線功能

通過光纖連接器插頭，能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。

(四)標識記錄功能

光纖接續盒內應具有完善的標識和記錄裝置，用于方便地識別纖芯序號或傳輸路序，且記錄裝置應易于修改和更換。

(五)光纖存儲功能

光纖接續盒內應具有足夠的空間，用于存儲余留光纖。
