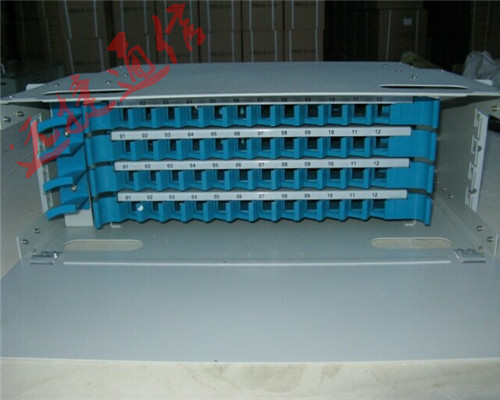

12芯ODF單元箱產品用途

ODF箱、ODF框、ODF架、ODF配線箱、ODF配線架、ODF單元箱、一體化機箱、光纖配線架：12芯ODF箱、24芯ODF箱、36芯ODF箱、48芯ODF箱、72芯ODF箱、96芯ODF箱、144芯ODF箱、288芯ODF光纖配線架、576芯ODF光纖配線架、648芯ODF光纖配線架、720芯ODF光纖配線架、864芯ODF光纖配線架、1152芯ODF光纖配線架、1440芯ODF光纖配線架

12芯ODF單元箱產品用途

一、產品概述
ODF單元箱簡稱ODF箱，是一種經過高密度,大容量設計的產品,具有外型美觀大方,分配合理,便于查找,管理容易,安裝方便及良好的操作性等特點。ODF單元箱具有光纜固定和保護功能、光纜終接功能、調線功能、以及光纜纖芯和尾纖保護功能。既可單獨配裝成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝適用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。

二、產品介紹ks18541431
1.材質：殼體采用厚度1.5mm冷軋板制成,環氧靜電噴塑，外形美觀，使用方便；所有的塑料部件采用的材料具有防腐性能，金屬部件采用靜電噴塑處理，以增加其防腐蝕性能；材料的物理、化學性能穩定并且材料之間有良好的相容性；全部材料無毒、無腐蝕，對人體健康和其它設備。
2.箱體顏色：灰色
3.規格：19寸標準安裝ODF單元箱
4.機械性能：塑料件燃燒性能符合GB51697-85的規定；光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm；光纜進入機箱，曲率半徑大于光纜直徑的15倍。
5.安裝方式：既可裝入配線架機柜，也可壁掛安裝。6.應用范圍：適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小配線系統
★備注：如需特殊規格可根據客戶要求定做。
三、產品分類
ODF光纖配線架主要分為12芯、24芯、36芯、48芯、72芯、96芯。
四、產品結構
ODF單元箱由外殼、支撐架、集纖盤、固定裝置及光纖接頭保護件組成： 1.外殼：外殼方便開啟，便于安裝。 2.支撐架：內部結構的主體，用于內部結構的支撐； 3.集纖盤：用于有順序地存放光纖接頭（及其保護件）和余留光纖，可余留光纖的長度不小于1.6m，余留光纖盤放的曲率半徑不小于32mm。并有為重新接續提供容易識別纖號的標記和方便操作的空間； 4.固定裝置：用于光纜護套固定、光纜加強構件固定和配線尾纖固定。 5.光纖接頭的保護采用熱收縮保護管。
五、產品特點
1.標準單元結構尺寸，19英寸寬度，既可裝入配線架機柜，也可以做壁掛安裝。
2.工藝精良結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖分配盤采用摻雜阻燃材料的塑料 材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持在40mm以上。
3.既可單獨裝配成光纖配架，也可與數字配線單元、音頻配線單元同裝在一個機柜架內構成綜合配線架。 具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲光纜纖芯和尾纖的存儲和保護功能等。
4.配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。在機箱后部有光纜引入孔和固定模塊固定后經光纜盤繞架引入分配盒；
5.光纖分配盤結構為可開啟上下層結構：開啟上層，將尾纖光纖連接器與下層適配器連接后沿走線架盤繞經出線孔繞至上層，即可合起上層，尾纖頭與引入的光纜纖芯熔接后把熔點固定在槽位內粘住，即完成操作，將分配盤插入對應層位即可；
6.分配盒下面為跳纖存儲盤由于各功能模塊可分開操作，使用靈活方便。
7.可適用于FC、SC、LC、ST四種適配器。
8.可適用于帶狀、束狀、非帶狀光纜。
六、使用條件
1.工作溫度：-10℃～+40℃
2.環境溫度：-40℃～+60℃
3.貯存溫度：-25℃～+55℃
4.相對濕度：≤85%（+30℃）
5.大氣壓力：70Kpa～106Kpa
七、技術參數
1.標準工作波長：850nm、1310nm 、1550nm
2.介入損耗：≤0.3dB，附加損耗變動量不大于0.2dB ，附加損耗變動量不大于5dB
3.回波損耗：PC≥40dB、UPC≥50dB、APC≥60dB
4.抗電強度：≥3KV(DC)/1min不擊穿、無飛弧
5.絕緣電阻：≥1000MΩ/500V(DC)壽命：≥1000次































































		外觀結構




		1、機架結構形式




		1）機架結構有封閉式、半封閉式和敞開式。




		2）機架高度分為2600mm、2200mm和2000mm三類。其寬度推薦選用120mm的整數倍，深度推薦選用300mm、450mm及600mm。




		3）機架外形尺寸的偏差不超過±2mm；外表面對底部準面的垂直度公差不大于3mm。




		2、機械活動部分




		機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于110°，間隙不大于3mm。




		3、引入光纜彎曲半徑




		引入光纜進入機架時，其彎曲半徑應不小于光纜直徑的15倍。




		4、機架結構




		結構應牢固，裝配應具有一致性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。




		5、保護套、襯墊及纖芯和尾纖彎曲半徑




		光纜光纖穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。纖芯、尾纖無論處于何處彎曲時，其曲率半徑應不小于30mm。




		6、機架的表面




		涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。
