型號：144芯、288芯、432芯、576芯、720芯

材質：冷軋板、不銹鋼

規格：2600*840*400、2600*840*300、2200*800*400、2200*600*300、2000*800*400、2000*600*300
使用區：移動 聯通 鐵通 電信 FTTH FTTB FTTX FTTP

寧波遠捷通信設備有限公司專業為電信、移動、聯通、鐵通、廣電供應配套產品，

1、產品概述：ODF光纖配線架是用來對光纜光纖進行終端、保護及管理的系統。它能完成對光纜的固定、剖分、接地保護；光纖的固定連接、合理布放、預留盤繞、連線、調度等功能。

2、使用條件

工作溫度：-5℃～+40℃

貯運溫度：-25℃～+55℃

大氣壓力：70 kPa～106kPa

運輸：經包裝的產品能適應火車、輪船、汽車和飛機等交通工具正常運輸。

3、光電性能
光纖連接器（含適配器和尾纖）

◆光纖連接器損耗≤0.5dB (包括插入、互換和重復損耗)；

◆插入損耗≤0.2dB；

◆回波損耗

FC/SPC、SC、ST≥48dB；FC/UPC≥52dB ；FC/APC≥60 dB；

◆插拔耐久性壽命＞1000次。

4、適用性能

標稱工作波長：850nm、1310nm、1550nm。

高壓防護接地

地線的截面積應大于6mm?。

機架高壓防護接地裝置與機架間絕緣，電阻不小于1000MΩ/500V(直流電)。

機架高壓防護接地裝置與機架間耐壓不小于3000V（直流電）/1min；不擊穿，無飛弧。

5、功能

具有對光纜進行保護、固定、終接以及對光纖進行保護、預留、連接、調度等功能。

外形尺寸、容量

型機架外形尺寸、容量：

外形尺寸（高×寬×深）(mm) 大容量（芯）

2600×840×300   864

2200×840×300   720

2000×840×300   684

6、結構及其功能

整機組成主要由機架、終端框、光纖熔配框等組成。機架水平方向、高度方向安裝孔距尺寸符合IEC 297的規定。

機架

機架由左、右立柱、架頂、架底及連接件等組成。機架是整機的支撐和各功能部分的裝載體。架頂上方的彎角件可與機房連接。架底與地面用膨脹螺釘安裝。左立柱的前面是繞線區，可盤繞富余跳纖，理順后的跳纖可從架頂或架底的出連接至光設備。左立柱的后面也可提供大量光纜的固定、終端。

終端框光纜終端框

其作用為固定、終接和保護光纜并完成光纜的接地保護。本終端框適用各種光纜(包括普通光纜、帶狀光纜及混合光纜)，用戶定購時須指明。

光纖熔配模塊

光纖熔配模塊集熔接、配線功能于一體，單個模塊可完成12根光纖的熔配功能，6個熔配模塊組成一個熔配框。用戶可根據需要選擇熔配框及熔配模塊的數量。在熔配模塊后部完成光纖的固定、連接、保護和盤繞，實現光纖的終接。熔配模塊的前部有適配器卡座，光纖在此實現活動連接,并可進行光纖的調線。

四、機架的機房安裝架底和架頂為機房安裝部位。架頂有彎角，可與機房安裝架連接。底部用膨脹螺釘固定于地面。

五、光纜、光纖的引進和走線

◆光纜在繞線架頂部或底部引入，在終端框內固定、接地，用專用剝線纜工具剝去松套管,隨即從尾部套上韌性較好的扁管,直至兩管重疊約10mm,接頭處用熱縮套管保護.將帶有扁管的裸纖從機架右側引入熔配模塊(帶狀光纜須加裝分纖盒，裸纖套上護管后嵌入分纖盒)，裸纖在熔配模塊與單芯纜熔接，把熔接頭卡在塑料槽內，余長盤繞。從熔接模塊出來的單芯纜與適配器的里面一端活動連接。適配器的外端與調線尾纖活動連接，調線尾纖由適配器出發，經左立柱繞線區預留盤繞后經架頂或架底進入光設備。走線如圖5所示。

◆光纜彎曲半徑不小于15D，其中D為光纜直徑。

◆單芯光纜及裸纖彎曲半徑大于37.5mm。

六、光纜的高壓防護接地

光纜金屬加強芯剪去余長后，穿過加強芯座鎖定，加強芯座通過匯流條連接，匯流條與機房地連接。

一：室外光纜的引入

設備的正面，設計為外線纜側。在機架的頂部，配有多層光纜引入固定板。外線光纜首先引入到光纜固定板上，進行固定，接地保護。開剝后的光纜，順著機架左邊的線環引入到下面各層熔配一體化塑料托盤中，并與托盤中的尾纖進行熔接，每六塊十二芯托盤為一單元體，每一個單元體為七十二芯，并可選配有機框，標識門板。

二：設備纜的引入

設備的背面，設計為設備線纜側。設備引入過來的室內黃色纜或單芯纖從機架頂部的左側中間部位引入并捆扎，引入過來的室內黃纜或單芯纖到各層翻轉單元板前均須開剝，開剝后的纖，再引入到翻轉單元板的背后與適配器相接。翻轉單元板可以向前翻轉110°度，方便設備來的纖的連接。每塊翻轉單元板計96芯，可以安裝FC適配器，SC適配器，LC適配器等。

機架外形尺寸

1．為與機房內其它設備高度保持一致，便于走線，OMDF機架高度一般選用2600mm、2200mm和2000mm三種。在現有測量室內安裝時，也可根據現有測量室的空間高度定制，但最高不得超過3510mm。

2．OMDF的寬度宜為 120mm 的整數倍，推薦選用寬度為720mm。深度推薦選用600mm、800mm及900mm三種。

3．機架外形尺寸的偏差不應超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。

走線槽道

1．機架的設備側應安裝多層水平走線槽道，以滿足多個機架并架時的走纖。

2．走線槽道可分層設置在設備側每層光纖終端單元的下方或后面，也可設置在架體

中間位置，但不應影響光纜的布放與固定。

3．走線槽道內可設置擋纖柱，將架內跳纖與架間跳纖分開。架內跳纖靠走線槽道內

側布放，架間跳纖靠走線槽道外側布放，以避免跳纖的交叉走線。

4．各架走線槽道的高度、尺寸應相同，以便于并架時相互拼接、延伸。

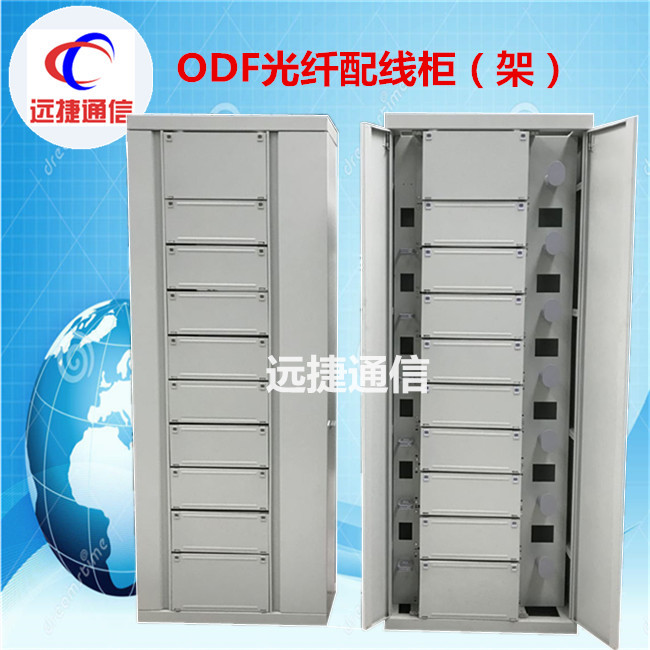

288芯ODF光纖配線柜（圖文詳細介紹）：

主要特點：

" 前后操作方式，可多臺并架使用；

" 設有分支光纜存儲裝置，可存儲分支光纜余長；
" 跳纖可定長，架內跳纖可定長為2 米、3 米、4 米；
" 應用范圍：適用于引入光纜在2000 芯以上的大型模塊局、中心機房。

環境要求

使用環境條件：

工作溫度：-5℃～＋4O℃ 。

相對濕度：≤85 % (＋30℃）。

大氣壓力：70～106kPa。

遠捷通信為適應三網融合、FTTx的推廣，遠捷通信推出從局端一直到用戶桌面的FTTX光配線網絡解決方案。產品主要包括光纖配線架、光纜交接箱，光纜分纖箱，分光分纖箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，快速連接器，光纖跳線，配線光纜、皮線光纜、市內布線光纜、無源器件、線路輔助設施等。
戶外工程介于局端機房和用戶大樓之間，在FTTB/FTTH中，用于連接從局端引出的饋線光纜與用戶大樓引入的分配光纜。在FTTC中，用于連接從局端引出的光纜與用戶電纜。戶外工程涉及光纜交接箱和光纜配線箱、光纜接頭盒、寬度戶外機柜等產品
遠捷通信FTTX布線應有盡有、質量保證！隨時歡迎您前來咨詢�。�！
寧波遠捷通信科技有限公司一貫堅持“企業以人為本，人以責任為先” 的發展理念，高標準、零缺陷、顧客的期望是我們追求的目標。完善自我、超越自我、為客戶創造更多價值是企業宗旨，創新、團結、敬業、守信是公司精神，用“心”突破傳統，用“光”引領未來，公司將鍥而不舍、持之以恒地走創新發展之路，與社會各界朋友及客戶、合作伙伴共同建設“寬帶中國”的美好明天!

產品質量承諾

一、產品質量承諾：
1、 產品的制造和檢測均有質量記錄和檢測資料。
2、 對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。
二、產品價格承諾：
1、為了保證產品的高可靠性和先進性，系統的選材均選用國內或國際優質名牌產品。
2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以***優惠的價格提供給貴方。
三、交貨期承諾：
1、產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。
四、售后服務承諾：
1、服務宗旨：快速、果斷、準確、周到、
2、服務目標：服務質量贏得用戶滿意
