產品名稱【 Product Name】光分路器箱

     產品用途【Product usage 】光分路器箱是用于室外、樓道內或室內連接主干光纜與配線光纜的接口設備 。

     產品結構【Product mix】光分路器箱主要由箱體、熔接模塊、和配線模塊、光分路器組件、光纜引入固定裝置、皮線光纜引出固定裝置等構成。

     產品型號【Product model】：分纖型、分光型

生產廠家【The manufacturer】：寧波遠捷通信設備有限公司

聯系電話【Contact phone number】：13819896675  、0574-63609303

產品規格【Product specification】：GF-KJW(N)-X（8芯12芯16芯24芯32芯36芯48芯64芯）

產品顏色【Product color】：灰色

產品材質【Product material】：SMC、塑料、冷軋鋼板、不銹鋼

產品類型【The product type】：抱桿式、鑲嵌式、壁掛式、室外、室內

產品配置【Product configuration】：可配SC/FC/LC（法蘭，尾纖、光分路器）

     【免費印字】：中國電信，移動，聯通，廣電，鐵通，長城寬帶

產品使用區：移動 聯通 鐵通 電信 廣電

浙江光分路器箱生產廠家、光分路器箱價格單價、光分路器箱型號圖片、光分路器箱資料介紹：

名稱：光分路器箱
廠家：寧波市遠捷通信設備有限公司（遠捷通信）
材質：冷軋板、SMC、ABS、不銹鋼
型號：1分8、1分16、1分32、1比8、1比16、1比32、1比64、二槽分光、四槽分光、一級分光、二級分光、可定做
使用區：移動、聯通、鐵通、電信、廣電FTTH FTTB FTTX FTTP
安裝地方：壁掛式、樓道、室外、室內、抱桿式、嵌入式帶防水功能
包裝：紙箱
光分路器箱與光分路器的區別與作用：
分路器---與同軸電纜傳輸系統一樣，光網絡系統也需要將光信號進行耦合、分支、分配，這就需要光分路器來實現。光分路器又稱分光器，意思就是把一束光信號通過設備分成若干束光信號，這個設備就是分光器，在小區中常用；
分路器箱---是裝分光器用的，作用是把主干光纜通過分光器分成若干用光纖連接到路游設備在傳送給用戶單位。它們之間是相輔相成的。

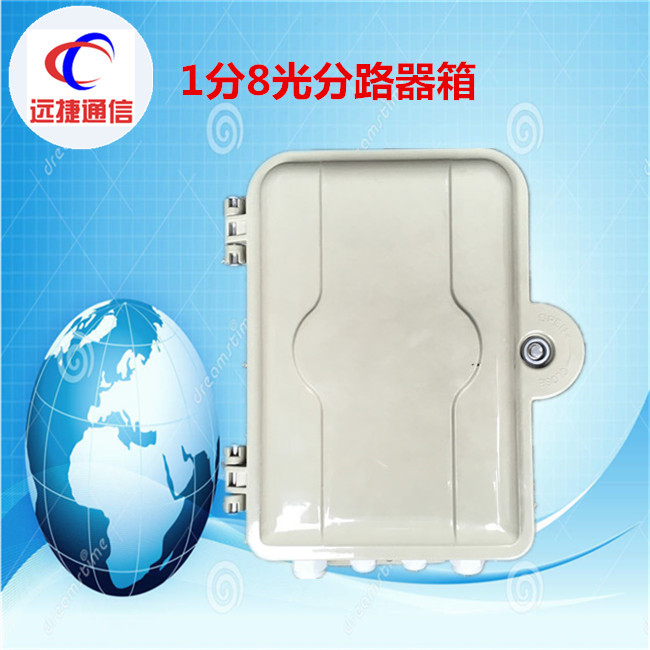

1分8光分路器箱圖文詳細介紹

 一、光纜分纖箱適合于光纖接入網中的配線光纜與入戶皮線光纜交接點使用。箱體采用壁掛或抱桿安裝方式，適用于室內和室外兩種場景使用；通過SC型光纖適配器及快速連接器對外線鎧裝光纜與入戶皮線光纜之間進行連接與調度。

二、性能指標

 工作溫度：-40℃~+70℃；

 儲存溫度：-40℃~+70℃；

 工作濕度：≤90%（+30℃時）；

 大氣壓力：62Kpa～106Kpa；

 絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于2X104MΩ/500V(DC)；

 耐電壓：接地裝置與箱體金工件之間的耐電壓不小于3000V（DC）/1min；

 插入損耗：IL≤0.3dB (PC型)； IL≤0.3dB (APC型)；

 回波損耗：RL≥40dB (PC型)；RL≥50dB (UPC型)；RL≥60dB (APC型)；

 互換性：≤0.2dB。

插片式光分路箱,FTTH光纖分纖箱,插片式光分路箱,FTTH光纖分纖箱,插片式光分路箱,FTTH光纖分纖箱,插片式光分路箱,FTTH光纖分纖箱,插片式光分路箱,FTTH光纖分纖箱,插片式光分路箱,FTTH光纖分纖箱,光纖分纖箱,光纖分路箱,插片式光分路箱,皮線光纜保護盒,SMC光分路箱,三網合一箱,三網合一分纖箱,四網合一箱,光纜分線箱是遠捷通信自主研發,生產,銷售,服務于一體的通信產品。

1,插片式光纖分纖箱

技術參數：

槽位數	光分路器(微型)容量（個）				外形尺寸（mm）
4槽/2槽	1×4	1×8	1×16	1×32	（高）×（寬）×（深）
	4/2	4/2	4/1	1	460×340×100/350*340*100
工作環境溫度	﹣10℃～﹢40℃（室內）；﹣40℃～﹢60℃（室外）
環境濕度	≦85%（﹢30℃）（室內）；≦95%（﹢40℃）（室內）
大氣壓力	70kPa～106 kPa
光纜進入數量	1×2根（上,下進纜）
皮纖進入數量	8×4根（上,下進纜）
箱門開啟角度	180°
接地排耐電壓水平	≥3000V（DC）/10mA/1min
絕緣電阻	≥2×1020MΩ500V

產品特點：

光纖分纖箱,光纖分路箱,插片式光分路箱,皮線光纜保護盒,SMC光分路箱,三網合一箱,三網合一分纖箱,四網合一箱,光纜分線箱是遠捷通信自主研發,生產,銷售,服務于一體的通信產品。

箱體材質采用優質冷軋板（Q235-A）制成,箱體表面采用環氧靜電噴塑,具有耐腐蝕,耐老化；

塑件部分采用阻燃ABS材質部件；

雙層結構設計,上層為光分路器配線層,下層為光纖熔接層；

光分路器模塊采用抽屜式模塊設計,具有很強的互換性和通用性；

采用翻板式結構,能高密度的配置端口和分光設施。

符合(YD/T988-2007通信光纜交接箱要求)

產品應用：

本產品運用于FTTH光網絡中的客戶端配線設備,光傳輸終端的成端熔接,分光,配線輸出等功能,能有效的對光纜進行終接,保護及管理,為光網絡傳輸過程中的必需設備；



產品特點

2.1本產品有工程塑料阻燃ABS盒聚碳酸脂材料混合經造后高溫住塑成型，有塑料中的合金鋼美稱，產品外形線條流暢，抗沖擊能力強，防護能力可達IP55級。

2,2本產品為多用途配線設備，既能當光分線箱使用也能當光分器箱使用，操作方便靈活。

2.3采用獨特的防盜鎖設計，箱體開閉靈活，防護性能良好。

2.4采用獨特的活動鉸鏈結構，施工時能方便的將箱蓋卸下、裝上以利用于溶接配線工作。

2.5采用翻板式結構，能高密度的配置端口和分光設施。

三、使用方式

3.1分線箱式使用：當不用分光方式工作時，采用24只SC型適配器作為連接器使用，輸入輸出光纜每邊成端24個SC插頭完成光路連通盒分配工作。

3.2光分路器箱使用方式一：當需要使用盒式光分路器盒時，科將1分16或1分32的盒時光分器置放于盒底的盤纖系統中固定，即可作為光分路箱使用。

3.3光分路器箱使用方式二：當需要使用插片12芯ABS塑料分纖箱批發 供應PLC盒式光分箱 光分路器樓道箱批發式光分路器時，可將1分8的插片式光分路器1個或2個插入翻版正面的卡盒中固定，既可作為光分路器箱使用。

3.4光分路器箱使用方式三：當同時需要使用盒式、插片式光分路器時，可將盒式光分器置放在下層而將插片式光分路器置放于上層使用。

四、安裝和使用

4.1安裝方法：將箱體打開，取下箱蓋，從附件包中去出塑料膨脹釘3套，在指定位置打好墻孔，放入螺栓，從底盒正面用3個螺釘擰緊即可。

4.2布放光纜：

a尾纖于室外光纜開剝50mm左右后熱熔接；

b將熱熔接后的熱熔管放置在翻版反面熔接卡槽上；

c將室外光纜鋼芯線固定在盒底加強芯固定位上，將防水鎖頭鎖緊；

d將適配器放置子中間翻版適配器卡位上尾纖熔接室外光纜后，插頭卡在適配器內；

e用戶皮線光纜采用快速連接器鏈接時，拉出皮線光纜黑色進纜堵頭，把皮線光纜穿入箱體，箱內皮線光纜預留一定的長度盤在盒底盤纖掛耳內，裝上快速連接接頭即可。

f未布纜的進纜孔用光纜堵頭封住，防止灰塵進入盒體。

光分路器箱

產品概述：

光分路器箱系列產品,適用于光纖到戶（FTTH）,光纖到桌面（FTTD）,光纖到辦公室（FTTO）,光纖到樓（FTTB）等,采用PON技術的設備及光纜線路的新建,改建等工程項目,箱體材質采用鋼板或SMC兩種形式。

產品特性：

光纖連接器回波損耗：UPC≥50dB,APC≤60dB；

光纖連接器的其他技術指標YD/T826,YD/T895,YD/T896標準的相關要求；

耐電壓水平不小于3000V（直流）1min不擊穿無飛�。�

絕緣電阻大于20000MΩ；

光纖熔纖盤和光分路器分區放置,便于管理；

箱體滿足上下進出電纜。

規格尺寸:

光分路器箱 光分路器盒 插片式分光分路箱 二槽樓道箱 四槽樓道箱 光纖分纖盒 光纜配線盒 光纜分線箱

為適應市場需求設計的分纖（分光）箱，分為直熔型、適配器型光纜分纖箱和盒式、插片式光纜分光分纖箱。箱體材料采用優質冷軋鋼、不銹鋼或復合材料。主要適用在FTTH接入方式下的樓道或戶外分光點。適用于FTTH的一級或二級分光，二級分光優勢特別明顯。并且引入了旁路纖接續功能。

直熔型體積小巧，配置多樣，特別適合一級分光模式下，放置在樓道、弱電井等場合。

適配器型分纖箱除具有分配線功能，還預留分光功能，可靈活配置各種不同規格的盒式光分路器。

     上聯光纜：容量16-32光纜出纖：蝶形光纜接SC蝶形光纜尾纖或快速連接頭至用戶端。進纜方式：室內上進/下進、室外下進。

分纖（分光）箱：適用插片式 適配器直接安裝。

插片式光分路器箱，采用模塊化設計，具有二個到四（八）個擴展槽位，將光分插片插入插槽即可。通過靈活的增加光分插片數量來實現端口的擴容，不同容量的光分模塊具有通用性和互換性。另配置熔纖盤用于上聯光纜的接續。尾纖的存儲采用用適配器固定，實現了無跳接。箱體材料采用優質冷軋鋼或不銹鋼。產品主要適用在FTTH接入方式下的樓道分光點。適用于FTTH的一級或二級分光，二級分光優勢特別明顯。

?      光分插片靈活的配置方式，最大限度為運營商節約初期投資。

?      光分插片集光分與適配器為一體，極大的方便了工程施工，也減少了常規盒式光分路器因施工或保管不當造成的損壞。1:4和1:8采用一個插槽，1:16占用2個插槽，1:32占用4個插槽。

?      尾纖的存儲采用SC適配器固定，客戶未開通時，上聯尾纖在此停泊，實現了無跳接。

?      上聯光纜：容量24芯，常規容納2根光纜進入（可選擇特殊設計最大進入4－6根纜,特殊要求訂貨時需說明）。蝶形光纜出纖：蝶形光纜接SC蝶形光纜尾纖或快速連接頭至用戶端，最大32（64）芯。進纜方式：室內上進/下進、室外下進。

?      光分路器：適用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32光分路器

12芯容量箱體尺寸為W*H*D(mm)=265*340*115mm（長、寬為含裙邊尺寸）

16芯容量箱體尺寸為W*H*D(mm)=265*340*115mm（長、寬為含裙邊尺寸）

24芯容量箱體尺寸為W*H*D(mm)=265*340*115mm（長、寬為含裙邊尺寸）

箱體內部采用翻轉式結構，翻轉板上方區域用于外部引入光纜與用戶引入光纜對接。

翻轉板下方區域用于各類光纜、尾纖走線以及外部引入光纜成端熔接等功能，其中支持外部引入光纜上下方進線要求，。

36芯尺寸為W*H*D(mm)=320*420*125mm（長、寬為含裙邊尺寸）。

箱體內部采用翻轉式結構，翻轉板上方區域用于外部引入光纜與用戶引入光纜對接。

翻轉板下方區域用于各類光纜、尾纖走線以及外部引入光纜成端熔接等功能，其中支持外部引入光纜上下方進線要求。

插卡式32芯尺寸為W*H*D(mm)=320*420*125mm（長、寬為含裙邊尺寸）
