產品規格：1分4、1分8、1分16、1分32、1分64
產品容量：12芯、24芯、36芯、48芯、72芯、94芯、14芯
產品材質：SMC/ABS/PC/冷軋板/PC合金/鐵皮
中國移動<中國聯通<中國廣電<中國電信<優質供應商

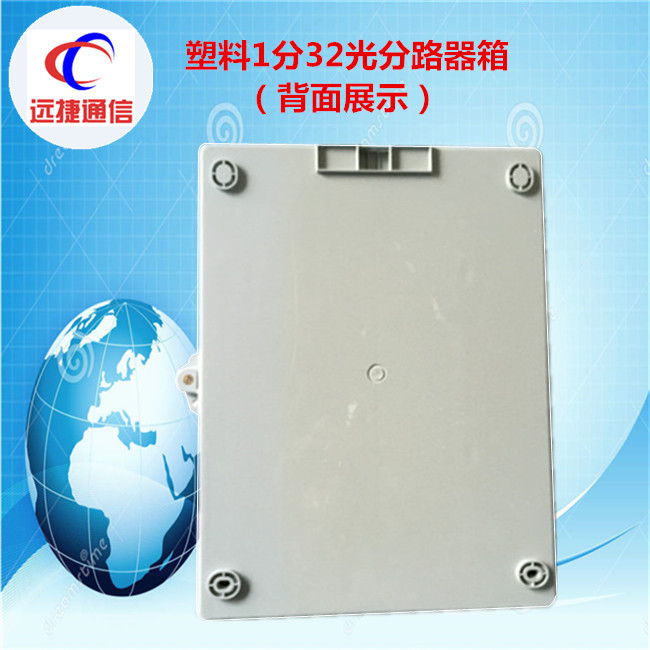

1分32光分路器箱規格型號

一、概述：


		1分32光分路器箱是由寧波市遠捷通信設備有限公司提供的，如果您對1分32光分路器箱有意向或者想了解更多1分32光分路器箱的相關信息如：價格、型號、圖片，歡迎來電垂詢、洽談！ 二、詳細說明： 為適應市場需求設計的分纖（分光）箱，分為直熔型、適配器型光纜分纖箱和盒式、插片式光纜分光分纖箱。箱體材料采用優質冷軋鋼、不銹鋼或復合材料。主要適用在FTTH接入方式下的樓道或戶外分光點。適用于FTTH的一級或二級分光，二級分光優勢特別明顯。并且引入了旁路纖接續功能。 直熔型體積小巧，配置多樣，特別適合一級分光模式下，放置在樓道、弱電井等場合。適配器型分纖箱除具有分配線功能，還預留分光功能，可靈活配置各種不同規格的盒式光分路器。 上聯光纜：容量16-32光纜出纖：蝶形光纜接SC蝶形光纜尾纖或快速連接頭至用戶端。進纜方式：室內上進/下進、室外下進。 分纖（分光）箱：適用插片式 適配器直接安裝。 插片式光分路器箱，采用模塊化設計，具有二個到四（八）個擴展槽位，將光分插片插入插槽即可。通過靈活的增加光分插片數量來實現端口的擴容，不同容量的光分模塊具有通用性和互換性。另配置熔纖盤用于上聯光纜的接續。尾纖的存儲采用用適配器固定，實現了無跳接。箱體材料采用優質冷軋鋼或不銹鋼。產品主要適用在FTTH接入方式下的樓道分光點。適用于FTTH的一級或二級分光，二級分光優勢特別明顯。 光分插片靈活的配置方式，大限度為運營商節約初期投資。 光分插片集光分與適配器為一體，極大的方便了工程施工，也減少了常規盒式光分路器因施工或保管不當造成的損壞。1:4和1:8采用一個插槽，1:16占用2個插槽，1:32占用4個插槽  尾纖的存儲采用SC適配器固定，客戶未開通時，上聯尾纖在此停泊，實現了無跳接。 上聯光纜：容量24芯，常規容納2根光纜進入（可選擇特殊設計大進入4－6根纜,特殊要求訂貨時需說明）。蝶形光纜出纖：蝶形光纜接SC蝶形光纜尾纖或快速連接頭至用戶端，大32（64）芯。進纜方式：室內上進/下進、室外下進。  光分路器：適用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32光分路器 12芯容量箱體尺寸為W*H*D(mm)=265*340*115mm（長、寬為含裙邊尺寸） 16芯容量箱體尺寸為W*H*D(mm)=265*340*115mm（長、寬為含裙邊尺寸） 24芯容量箱體尺寸為W*H*D(mm)=265*340*115mm（長、寬為含裙邊尺寸） 箱體內部采用翻轉式結構，翻轉板上方區域用于外部引入光纜與用戶引入光纜對接。 翻轉板下方區域用于各類光纜、尾纖走線以及外部引入光纜成端熔接等功能，其中支持外部引入光纜上下方進線要求，。 36芯尺寸為W*H*D(mm)=320*420*125mm（長、寬為含裙邊尺寸）。 箱體內部采用翻轉式結構，翻轉板上方區域用于外部引入光纜與用戶引入光纜對接。 翻轉板下方區域用于各類光纜、尾纖走線以及外部引入光纜成端熔接等功能，其中支持外部引入光纜上下方進線要求。 插卡式32芯尺寸為W*H*D(mm)=320*420*125mm（長、寬為含裙邊尺寸）







1分32光分路器箱規格型號







		主要特點：




		1.適用多種使用場景：室內、室外、掛墻、掛桿、新老樓盤。




		2.模塑箱體，安裝背板設計，造型美觀小巧，安裝方便快捷，便于大規模施工。




		3.采用翻轉結構，可合理配置分光、配線及熔接區域空間，便于安裝與維護。




		4.分路器模塊端口傾斜15°設計，走線路由順暢。




		5.系列化插片可積木化組合，擴容方便，投資節省。




		6.支持光纜直熔；支持預制蝶形纜和SC型快速連接器。




		7.采用高性能橡膠密封條密封，防護等級IP53。




		8.皮線光纜采用專用卡槽設計，可帶活接頭入盒，固定可靠，布放簡便效率高。




		9.路由標識清晰，方便路由的記錄與維護；體積小、重量輕，可掛墻安裝，操作方便。




		技術參數：




		工作環境溫度：－40℃～＋60℃




		環境濕度：≤95%（＋40℃）




		大氣壓力：70kPa～106 kPa




		箱門開啟角度：180°




		接地排耐電壓水平：≥3000V（DC）/10mA/1min




		絕緣電阻：≥2×1020MΩ500V




		主要操作：




		1.為方便熔接可將箱體取下操作，亦可單獨將熔接盤取下操作；




		2.將分路器模塊旋轉框向上取出箱體，并取下光纜穿線滑塊，妥善放置；




		3.開剝光纜，長度約1.5m，在光纜開剝處纏繞幾圈絕緣膠布，再用喉箍進行緊固；




		4.熔接配線光纜，按圖4盤繞，操作完成后，將模塊旋轉框插入鉸鏈旋轉軸；




		5.熔接后的SC尾纖連接器插入分路器輸入端口，如暫不開通將其停放在 “停泊區” ；




		6.進行光纜加強芯接地，將接地線從光纜入口引出接地；




		7.固定好光纜穿線滑塊，將箱體重新安裝于墻體背板上。




		光纜分纖箱結構說明：




		1.箱體材料采用臺灣進口PC合金料制作.




		2.雙層結構的設計，上層為光分器配線層，下層為光纖熔接層；




		3.光分器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性。




		光纜分纖箱應用范圍：




		 光纜的引入、固定及開剝保護、光纖的熔接及保護、尾纖的儲存、跳纖的儲存及管理、光纖的固定連接及交叉連接等功能；同時能根據客戶的要求安裝光分路器、波分復用器等增值模塊單元。用于配線間和設備間光纜的端接、使用和管理。




		壁掛式：145×630×800MM 產品重量：22KG




		適用性指標:




		1.標稱工作波長850nm\1310nm\1550nm;




		2.光纖光纜符合GB/T11819和GB/T7424規范;




		3.光纖活動連接器符合GB12507以及相關標準規范.




		4.前面操作、安裝都相當迅速方便




		5.分路器插座板可翻轉，蝶形光纜可以實現存儲，方便維護及光纜多次維護




		6.配置2個標準插片式分光器安裝槽位，可安裝2臺1：4/1：8插片式分光器




		一 產品簡介: 產品概述：安裝在室外墻壁、電桿等位置，可以方便完成光纜的接續和分配功能，并能滿足光分路器的安放而實現分光功能。 產品特點： 1.適合室外墻壁的掛墻式、電桿抱箍式供選擇。 2.箱體內放置插片式分光器，可安裝2個或4個1分8插片式分光器。 3.集熔接、分光、配線于一體，可實現光纜的直熔和接續。  4.上下均可進纜，操作方便，結構合理。 5.光纜固定、接地方便，箱體內有足夠的布線空 二 特點及結構說明: 1:箱體采用PC/ABS合金材料制作,使用壽命達到20年以上. 2:雙層結構的設計,上層為光分器配線層,下層為光纖熔接層.




		插片式光纜分纖箱，壁掛式光纜分線箱，1*32光分路器箱




		產品特點




		2.1本產品有工程塑料阻燃ABS盒聚碳酸脂材料混合經造后高溫住塑成型，有塑料中的合金鋼美稱，產品外形線條流暢，抗沖擊能力強，防護能力可達IP55級。




		2,2本產品為多用途配線設備，既能當光分線箱使用也能當光分器箱使用，操作方便靈活。




		2.3采用獨特的防盜鎖設計，箱體開閉靈活，防護性能良好。




		2.4采用獨特的活動鉸鏈結構，施工時能方便的將箱蓋卸下、裝上以利用于溶接配線工作。




		2.5采用翻板式結構，能高密度的配置端口和分光設施。




		三、使用方式




		3.1分線箱式使用：當不用分光方式工作時，采用24只SC型適配器作為連接器使用，輸入輸出光纜每邊成端24個SC插頭完成光路連通盒分配工作。




		3.2光分路器箱使用方式一：當需要使用盒式光分路器盒時，科將1分16或1分32的盒時光分器置放于盒底的盤纖系統中固定，即可作為光分路箱使用。




		3.3光分路器箱使用方式二：當需要使用插片12芯ABS塑料分纖箱批發 供應PLC盒式光分箱 光分路器樓道箱批發式光分路器時，可將1分8的插片式光分路器1個或2個插入翻版正面的卡盒中固定，既可作為光分路器箱使用。




		3.4光分路器箱使用方式三：當同時需要使用盒式、插片式光分路器時，可將盒式光分器置放在下層而將插片式光分路器置放于上層使用。




		四、安裝和使用




		4.1安裝方法：將箱體打開，取下箱蓋，從附件包中去出塑料膨脹釘3套，在指定位置打好墻孔，放入螺栓，從底盒正面用3個螺釘擰緊即可。




		4.2布放光纜：




		a尾纖于室外光纜開剝50mm左右后熱熔接；




		b將熱熔接后的熱熔管放置在翻版反面熔接卡槽上；




		c將室外光纜鋼芯線固定在盒底加強芯固定位上，將防水鎖頭鎖緊；




		d將適配器放置子中間翻版適配器卡位上尾纖熔接室外光纜后，插頭卡在適配器內；




		e用戶皮線光纜采用快速連接器鏈接時，拉出皮線光纜黑色進纜堵頭，把皮線光纜穿入箱體，箱內皮線光纜預留一定的長度盤在盒底盤纖掛耳內，裝上快速連接接頭即可。




		f未布纜的進纜孔用光纜堵頭封住，防止灰塵進入盒體。




		五、環境條件：




		1、工作溫度：—40°~+60°C;




		2、相對濕度：93%（at+40°C);




		3、大氣壓力：62kpa~101kpa(近似海拔0~5000米）




		4、插入損耗：≤0.35dB；




		5、回撥損耗：≥50dB；




		6、插拔耐久性能：＞1000次




		7、絕緣電阻：≥1000MΩ/500v(DC)




		8、耐壓：＞3000v(DC)/1min不擊穿，無飛弧。
