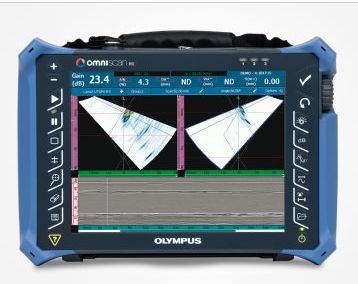

日本奧林巴斯 Olympus OmniScan MX2相控陣探傷儀

來源：

十多年來，Olympus一直是研發模塊化NDT檢測平臺的業內公認的領先企業，其生產的OmniScan MX是迄今為止成功的便攜式、模塊化相控陣檢測儀器，世界各地正在使用的OmniScan MX儀器已有成千上萬臺。
現在，Olympus推出了一款使用TOFD技術的新型相控陣模塊，一款新型UT模塊，以及新軟件程序（NDT SetupBuilder和新版OmniPC），這些新型模塊與新推出的軟件程序拓展了業已極為成功的OmniScan MX2平臺的性能，提高了無損探傷工作流程的效率。
OmniScan MX2這款第二代儀器，不僅可以與10多種相控陣和超聲模塊相兼容，而且還提高了檢測效率：其更快的設置速度、更短的檢測周期、更快地創建報告的特性保證了高級AUT的高水平應用。為NDT專家研發的這款高端、可升級的檢測平臺可實現真正的未來新一代的NDT檢測。

OmniScan MX2這款便攜式、模塊化的儀器不僅具有高采集速率，而且新添了多種強大的軟件功能，因此可以更為有效地進行手動和自動檢測。

更快更好
使用OmniScan MX2儀器，您的工作會更給力！OmniScan MX2儀器直觀性極強的分步向導，可簡化和加速設置過程，因此用戶可快速開始進行檢測。這款MX2儀器配有更寬大明亮的10.4英寸（26.4 cm）屏幕，具有新式、獨特、直觀的觸摸屏功能，其符合工業標準的相控陣用戶界面的反應速度以及傳輸數據的速度比以往更快，因此，用戶可以更迅速地開始進行下一個檢測。

1.OmniScan MX2
不僅是一臺普通的儀器，更是檢測解決方案的核心
OmniScan MX2是檢測解決方案的重要部分，與其它關鍵性組件結合在一起，可形成一個完整的檢測系統。Olympus可提供完整的檢測產品系列，包括：相控陣探頭、掃查器、分析軟件、以及各種附件。這些產品可根據具體的應用要求被整合、包裝，成為可快速裝配在一起的，針對某一特殊應用的解決方案包，用戶在購買產品上的投資可以得到迅速的回報。此外，Olympus在世界范圍內提供高質量的校準及維修服務，其精通相控陣應用的專家隊伍保證了客戶在需要幫助時可以得到即時的技術支持。

2.壓力容器的焊縫檢測
用戶可以使用一臺OmniScan PA和一個如HSMT系列的手動掃查器，或一個如WeldROVER的電動掃查器，通過單次掃查，對壓力容器的焊縫進行一次完整的檢測。如果在單次檢測過程中將TOFD和PA結合起來使用，與常規的光柵掃查或射線成像技術相比，將會大大減少檢測時間。此外，用戶還可以即時得到檢測結果，這樣就可以隨時發現有關焊接設備的問題，并對問題馬上進行解決。

3.復合材料檢測
由于層壓復合材料制成的工件具有各種不同的形狀和厚度，因此對這些工件的檢測可謂是一種挑戰。
Olympus為碳纖維增強聚合物材料結構的檢測提供了完整的解決方案。這些解決方案基于OmniScan探傷儀、GLIDER?掃查器，以及專為CFRP平面和曲面檢測設計的探頭和楔塊。

4.小直徑管件的焊縫檢測
與COBRA手動掃查器一起使用時，OmniScan探傷儀可以檢測外徑范圍在0.84英寸到4.5英寸的管件。這款手動掃查器的外形極為細窄，因此可以進入到狹窄的空間對管道進行檢測。被測管件與其周圍物體，如：配管、支架或框架之間的距離可以小到12毫米（0.5英寸）。小直徑管件的焊縫檢測

5.手動和半自動腐蝕成像
OmniScan PA系統與HydroFORM掃查器配套使用的目的，是為探測出由于腐蝕、磨蝕、侵蝕而造成的壁厚減薄情況，提供佳檢測方案。此外，這個系統還可探測出壁內損傷，如：氫致起泡或制造過程中產生的分層，而且可清楚區分這些異�，F象與壁厚減薄的情況。
在這項應用中，相控陣超聲技術具有檢測速度快、數據點密度適當，以及檢出水平高等特點。腐蝕成像檢測
OmniScan MX2主機的技術規格
一般規格
外型尺寸
（寬 x 高 x 厚） 325 mm x 235 mm x 130 mm
（12.8 in. x 9.3 in. x 5.1 in.）
重量 3.2公斤，不含模塊，帶一節電池。

數據存儲
存儲設備 SDHC卡，大多數標準USB存儲裝置，或快速以太網
數據文件容量 300 MB

I/O端口
USB端口 3個
音頻報警 是
視頻輸出 視頻輸出（SVGA）
以太網 10/100 Mbps

輸入/輸出線纜
編碼器 雙軸編碼器線（正交、向上、向下或時鐘/方向）
數字輸入 4個數字TTL輸入，5 V
數字輸出 4個數字TTL輸出，5 V，15 mA
采集開啟/關閉裝置 遠程采集啟動TTL，5 V
電源輸出線 5 V，500 mA電源輸出線（帶短路保護）
報警 3 TTL，5 V，15 mA
模擬輸出 2個模擬輸出（12比特），±5 V，10 kΩ
步速輸入 5 V TTL步速輸入

顯示
顯示屏尺寸 26.4 cm（10.4英寸） （對角線）
分辨率 800 x 600像素
亮度 700 cd/m2
顏色數量 1千6百萬
類型 薄膜晶體管液晶顯示屏（TFT LCD）

電源
電池類型 智能鋰離子電池
電池數量 1節或2節電池（電池艙內可容納兩個熱插拔電池）
電池供電時間 使用兩節電池，少7小時

環境指標
工作溫度范圍 -10 °C～45 °C
（14 oF～113 oF）
存儲溫度范圍 -20 °C～60 °C（-4 oF～140 oF），帶電池
-20 °C～70 °C，不帶電池
相對濕度 45 °C無冷凝條件下，大相對濕度為70 %。
侵入保護評級 設計符合IP66評級
防撞擊評級 通過MIL-STD-810G 516.6的墜落測試

MX2模塊的兼容性
MXU 4.1R8及更新版本 OMNI-M2-PA32128PR
MXU 4.0及更新版本 OMNI-M2-PA1664
OMNI-M2-PA16128
OMNI-M2-PA32128
OMNI-M2-UT-2CH
MXU 3.1和MXU 4.1R9及更新版本 OMNI-M-UT-8CH
MXU的所有版本 OMNI-M-PA1664
OMNI-M-PA16128
OMNI-M-PA32128
OMNI-M-PA32128PR
OMNI-M-PA3232 (200 V)
MXU-M 3.1及更早版本 OMNI-M-PA1664M

OmniScan MX2達到或超過了ASME、AWS、API和EN規范中明確規定的對儀器和軟件的要求。
